高精度ER11弹性筒夹锁紧夹具结构

ER系列弹性筒夹是当前金属切削加工领域应用覆盖面极广的刀具夹持元件，这款ER11规格的弹性夹头，主要适配小功率高速主轴、小型数控雕刻机、仪表车床、走心机以及小型钻铣设备的刀具装夹工况，可实现直径1毫米至7毫米范围内圆柱柄刀具、工件的稳定锁紧，在精密小件加工、模具精雕、小型五金零件车削、PCB钻孔等场景中承担核心的夹持定位作用。

从实际加工用途来看，这类夹头既可以在铣削、钻削、铰孔、攻丝工序中夹持硬质合金铣刀、钻头、丝锥等切削刀具，传递主轴输出的扭矩与转速，也可在小型仪表车床、二次加工机台上作为工件夹持元件，固定小直径圆柱棒料完成车削、倒角、切槽等加工动作，相比三爪卡盘这类传统夹持部件，ER夹头的夹持同心度更高、装夹动作更快，适配小规格加工场景的精度需求。

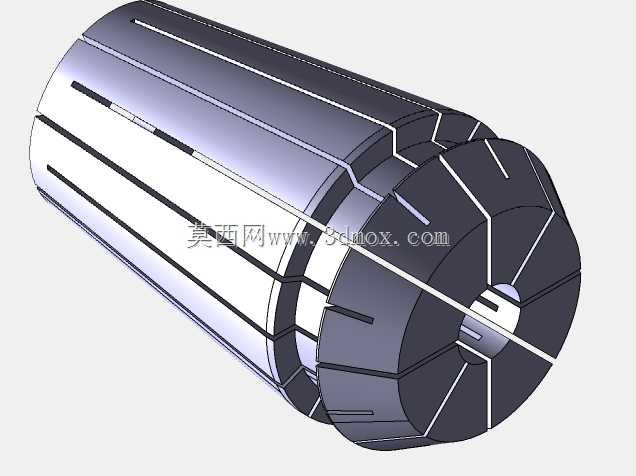

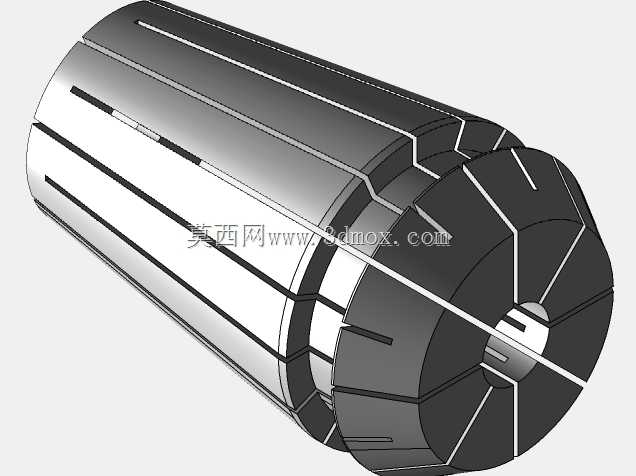

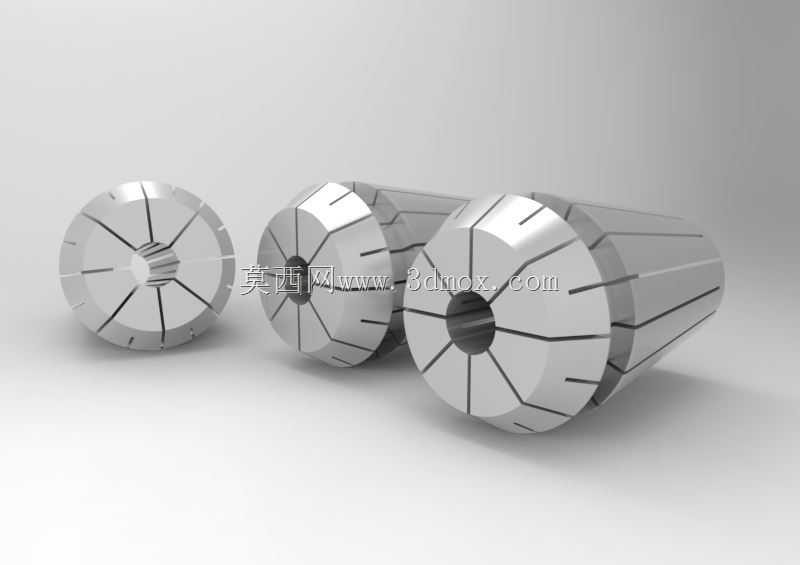

这款ER11夹头采用经典的开缝弹性收缩结构设计，整体为锥度配合结构，外锥面与ER刀柄、主轴端的内锥孔精准贴合，当锁紧螺母沿轴向施加压紧力时，夹头沿锥面向内滑动，本体上均匀分布的8条轴向开缝产生均匀的弹性形变，从圆周方向均匀包裹被夹持的刀柄或工件，实现无间隙的锁紧固定。设计过程中重点优化了开缝的分布角度与深度，保证各方向收缩量一致，避免夹持偏心，同时在夹头的内孔与外锥面做了同轴度公差约束，保证高速旋转时的动平衡表现，减少加工过程中的刀具振颤。夹头本体采用优质弹簧钢材质，经淬火回火热处理获得均匀的硬度与韧性，反复松紧形变后不易产生疲劳开裂，长期使用仍能保持稳定的夹持力。

在安装边界与尺寸适配方面，ER11夹头的标准外锥度为8度，整体外径匹配ER11规格锁紧螺母的安装尺寸，安装时需保证夹头与螺母的卡槽正确卡合，装入对应规格的刀柄锥孔后，按照推荐扭矩锁紧螺母即可完成装夹，夹持状态下夹头的外露长度、收缩量均符合通用ER夹持系统的标准尺寸，可直接替换同规格的常规ER11夹头，无需对现有主轴、刀柄结构做任何改装。夹头的内孔精度控制在微米级，夹持刀具时的径向跳动可控制在0.01毫米以内，能够满足高速精雕、精密钻孔等工序的精度要求，有效提升加工表面质量，延长刀具的使用寿命。在实际使用中，搭配对应规格的ER螺母与刀柄，可实现快速换刀，大幅缩短小件加工的换刀辅助时间，提升小批量精密零件的加工效率。
