带圆弧凸台双通孔组合式机械连接座

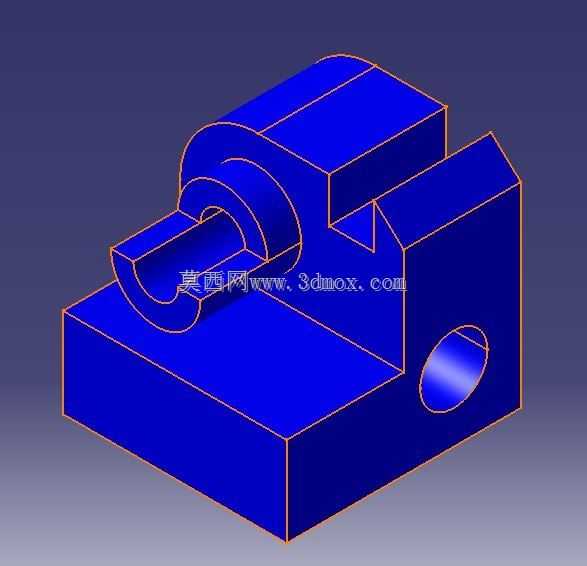

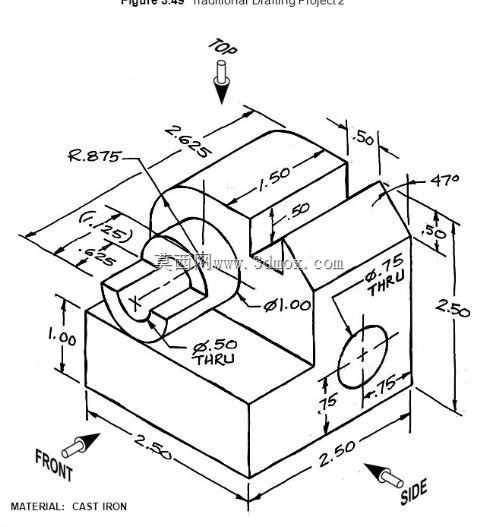

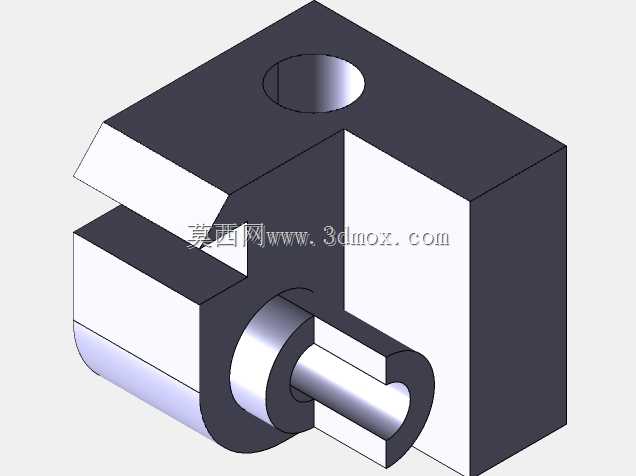

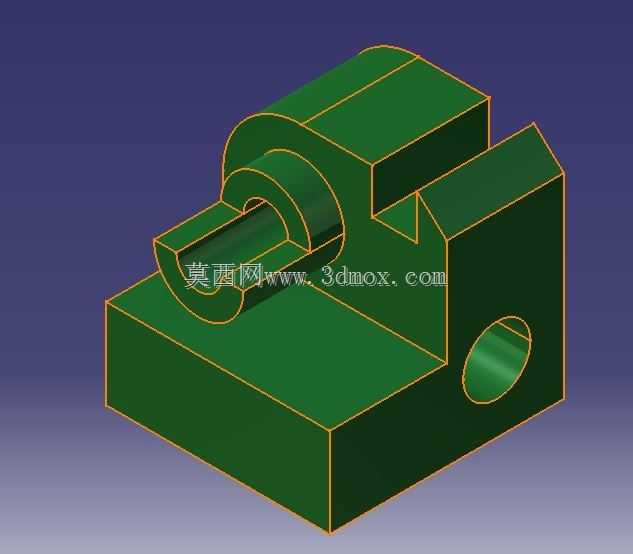

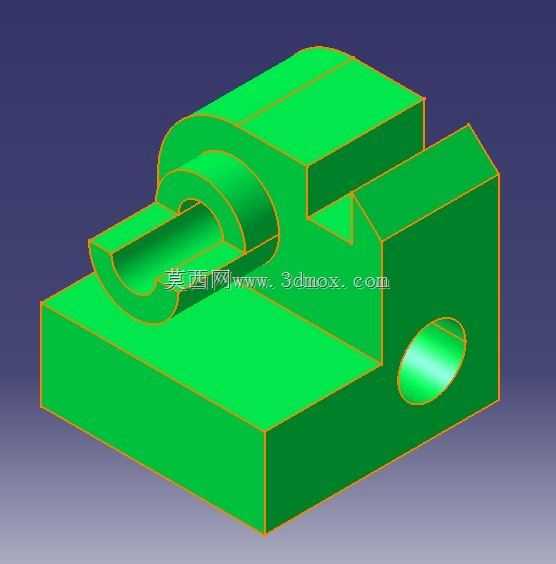

该零件属于机械装配体系中常用的基座类连接构件，主要应用于小型工装夹具定位、轻工设备传动单元支撑、自动化流水线工位限位等场景，可作为相邻功能部件的安装载体，承担载荷传递、位置固定、部件衔接的核心作用，在小型检测设备、桌面型加工辅具、手动工装组件中应用广泛，能够适配多类需要垂直与水平双向安装固定的装配需求。从功能特性来看，零件主体为矩形块状基座，上方集成带圆弧过渡的凸台结构，基座侧部与凸台端部分别设置两处贯通孔，可分别用于穿装紧固件实现基座与安装面的固定、以及穿装销轴或连接杆件实现外接部件的铰接或定位，凸台顶部的平面区域可用于承托外接功能件，圆弧过渡结构能够有效降低应力集中风险，避免长期受载后出现结构开裂问题。设计过程中，首先以矩形基座作为整体结构的承载基础，确定底面为安装基准面，保证放置时的平面度要求，在此基础上向上延伸出带半圆柱面的凸台结构，将凸台的轴向长度、圆弧半径与基座的长宽尺寸做匹配设计，既保证凸台有足够的支撑强度，又避免整体结构过于笨重。两处贯通孔的位置设计充分考虑装配操作空间，侧部通孔距离基座侧边预留足够的扳手操作余量，端部通孔与凸台圆弧面保持合理壁厚，保证孔周结构强度。外形尺寸方面，基座整体长宽尺寸均衡，总高度适配小型装配空间的安装边界，凸台突出基座顶面的高度满足外接件的安装行程要求，所有棱边处的小尺寸倒角设计既可以去除加工毛刺，也能避免装配时划伤操作人员。安装边界上，底面为全平面接触设计，不需要额外的避让沉槽即可直接固定在平整安装面上，两处通孔的孔径适配常规规格的紧固件与销轴，不需要额外加工转接结构即可完成装配，整体结构紧凑，在有限的安装空间内可同时实现固定、铰接、承托三类功能，适配多类小型机械系统的装配需求，结构设计兼顾了加工工艺性与装配便捷性，常规铣削、钻削工序即可完成全部加工，不需要特殊工装即可实现批量生产。
