双铰接式工业连接支撑构件

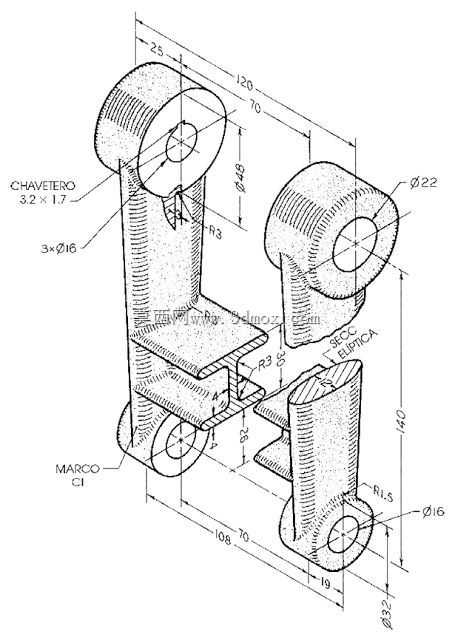

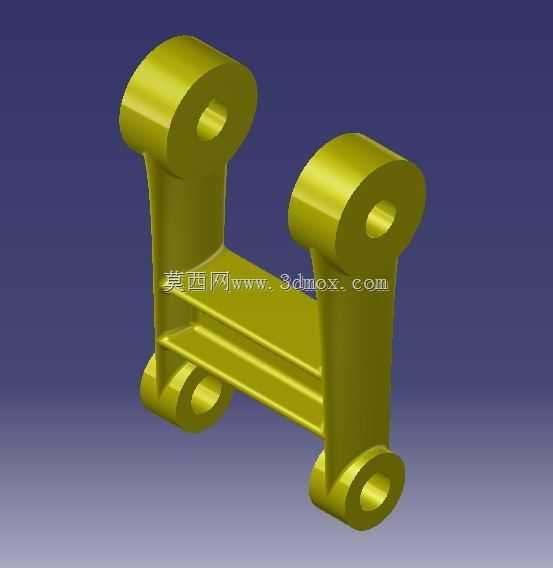

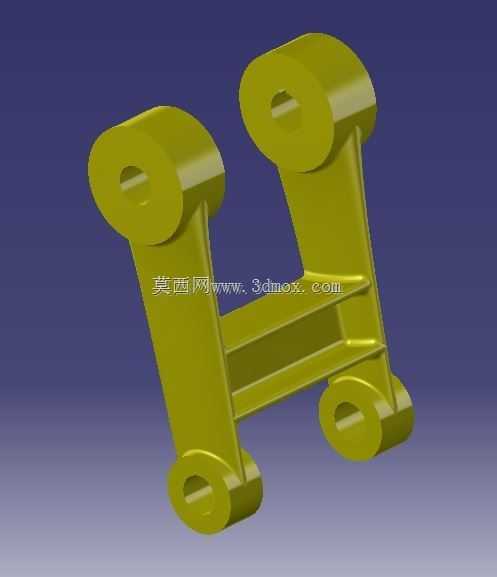

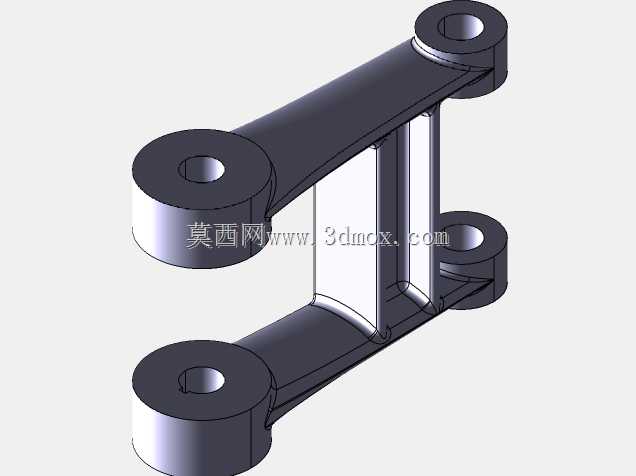

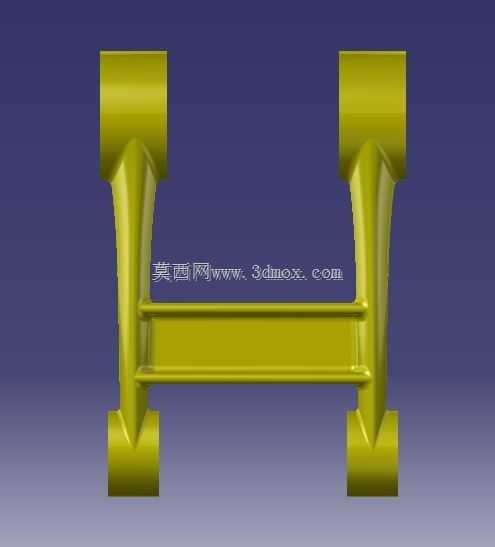

该双铰接式工业连接支撑构件，主要应用于工业设备的活动连接部位，常见于工装夹具的活动臂连接、输送设备的可调支撑段、小型自动化设备的角度调节机构中，能够在两个固定安装点之间实现一定角度范围内的摆动适配，补偿设备运行中产生的装配误差与位移偏差，避免刚性连接带来的应力集中损伤。构件整体采用上下对称的双铰接端设计，上端铰接部为带通孔的圆柱台结构，通孔用于穿装铰接销轴，可与上方的固定座或活动臂形成转动副，下端铰接部结构与上端一致，能够与下方的安装基座形成另一组转动副，两组转动副配合可实现构件在空间内的小角度多向摆动，适配不同安装角度的连接需求。中间连接段采用带加强筋的板式结构，在保证整体结构强度的前提下尽可能降低构件自重，筋板的弧度过渡设计能够有效分散铰接部位传递的载荷，避免应力集中导致的构件断裂。从尺寸边界来看，构件整体总高度为140mm，上端铰接部中心到中间连接板的垂直距离为70mm，上端铰接圆柱外径为48mm，铰接通孔直径为22mm，下端铰接通孔直径为16mm，中间连接板的总长度为120mm，安装时需要预留上下两端至少25mm的销轴安装空间，以及两侧各19mm的摆动避让空间，避免构件摆动时与周边设备部件发生干涉。设计过程中针对铰接部位的耐磨需求，在铰接孔周边预留了衬套安装余量，可根据实际载荷情况加装铜质或工程塑料衬套，提升构件的使用寿命；构件上设置的3个直径16mm的安装孔，可用于加装限位块或辅助固定件，满足不同工况下的限位需求；所有棱边均做了R3到R5的圆角过渡处理，既避免了加工和安装过程中的锐边划伤风险，也能够降低应力集中系数，提升构件的抗疲劳性能。该构件适配中等载荷的活动连接场景，能够在频繁小角度摆动的工况下长期稳定工作，安装时仅需将上下铰接孔与对应安装座的销轴孔对齐，穿装适配直径的销轴并加装轴向限位件即可完成装配，后期维护时仅需定期检查铰接部位的磨损情况，更换衬套即可快速恢复使用性能，无需整体更换构件，能够有效降低设备的维护成本。
