大吨位长行程重载液压活塞缸结构设计

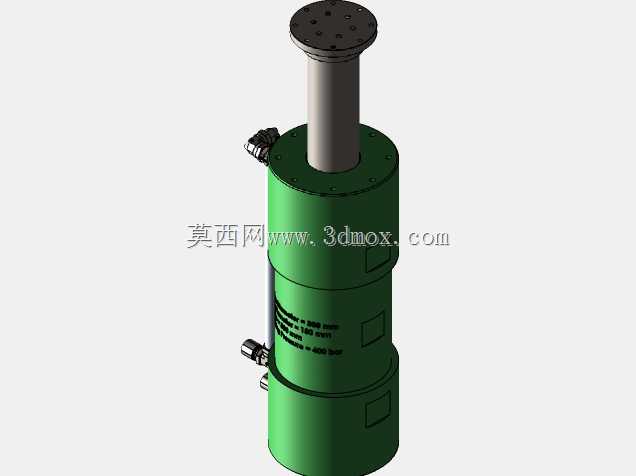

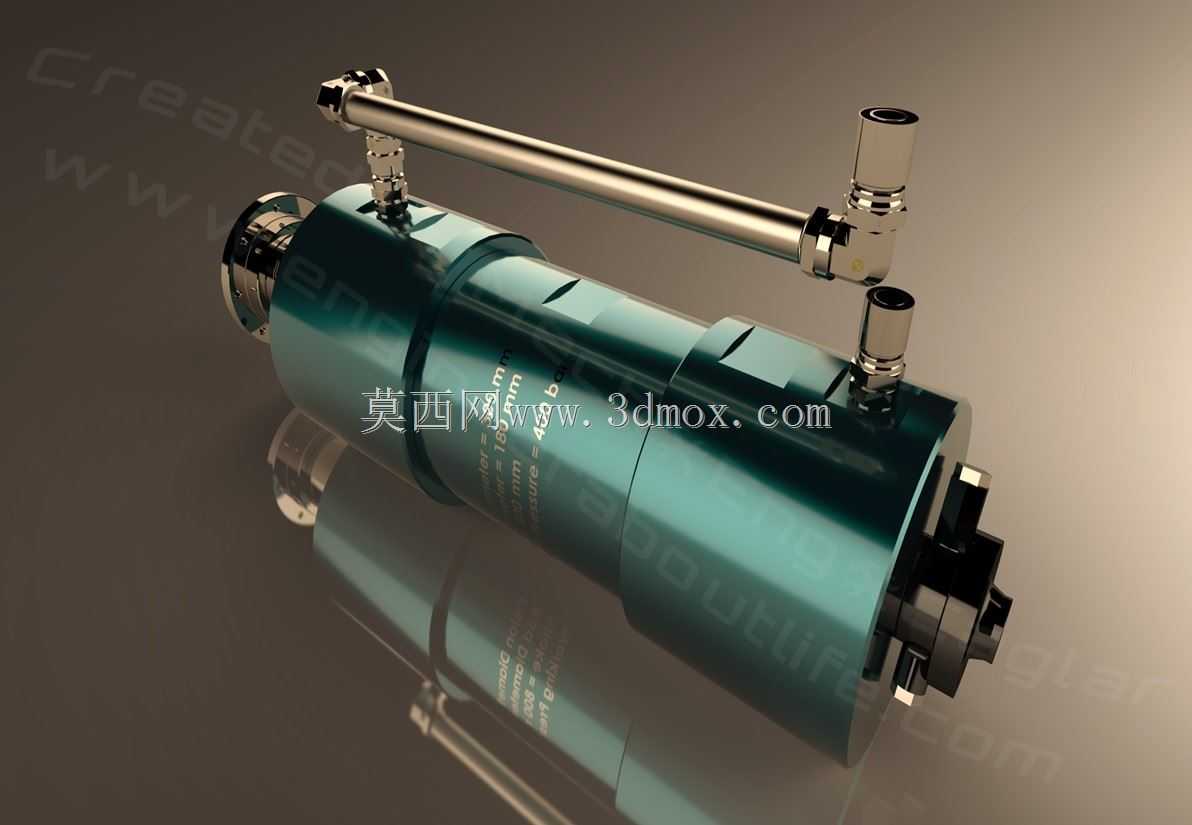

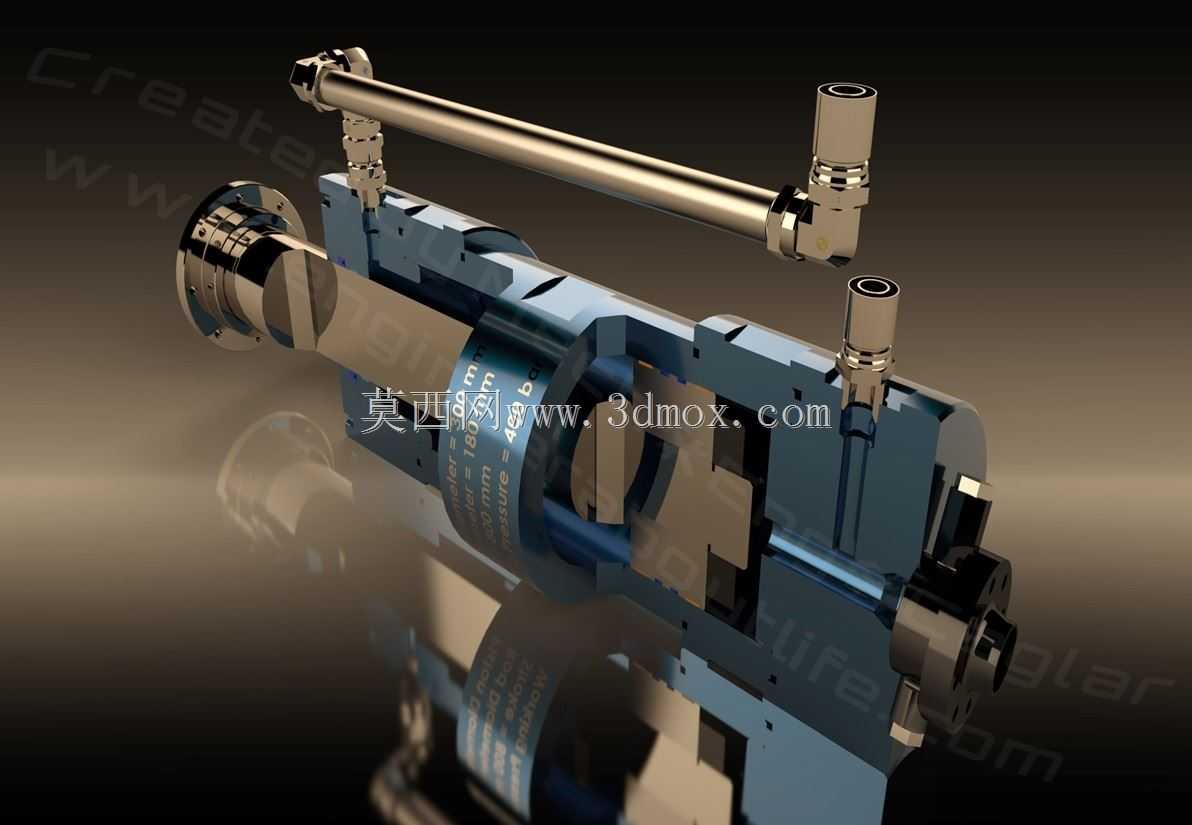

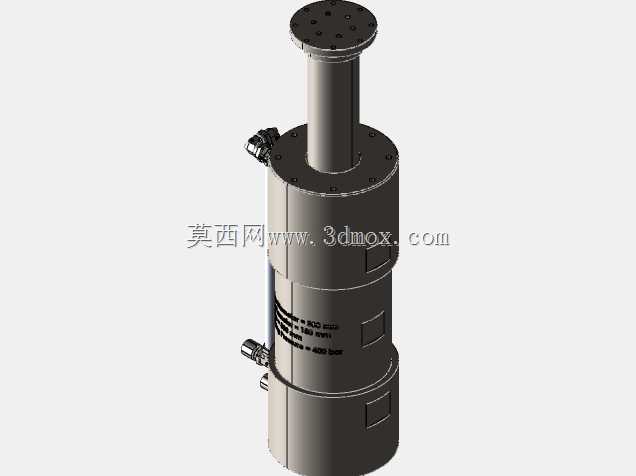

这款重载液压活塞执行元件，主要面向重型锻压成型、大型构件压装、重型设备顶升、冶金轧制辅助压紧等需要大输出推力的工业作业场景，在重型机械制造、桥梁构件施工、大型模具合模、船舶修造重载移位等工况中承担核心动力输出作用，能够在高压液压油驱动下，稳定输出三百吨级的直线推压力，完成五百毫米有效行程内的重载直线动作，相比同吨位的机械传动执行结构，液压驱动的活塞结构具备输出力调节灵活、过载保护易实现、运行平稳无冲击的优势，可适配不同负载下的作业速度与推力需求。从功能特性来看，该活塞组件采用双油口进出油的差动连接设计，缸体外部布置的硬质通油管路采用直角接头连接，既保证了高压油液的通流稳定性，也避免了管路随活塞动作产生干涉，缸体表面做了硬质氧化耐磨处理，能够在高负载往复动作中降低缸壁磨损，提升长期运行的密封可靠性，活塞杆端采用标准连接接口，可根据不同作业场景加装压头、连接法兰、夹持工装等附件，适配多样化的作业需求。设计过程中，首先围绕三百吨额定输出推力完成缸体内径、活塞杆直径的参数匹配，结合五百毫米的有效行程，核算缸筒壁厚、端盖连接强度，确保在额定工作压力下缸体无变形、密封无渗漏，外部管路的布局充分考虑安装与维护的便利性，将进出油口布置在缸体同侧的横向管路上，减少外接管路的弯折角度，降低油液流动阻力，同时在缸体外部预留了传感器安装位，可按需加装行程开关、位移传感器，实现活塞行程的精准控制与到位检测。外形与安装边界方面，整体缸体采用圆柱形同轴结构，横向布置的通油管路突出缸体的径向尺寸经过严格控制，不会超出常规重载液压设备的安装预留空间，两端的安装轴颈采用同轴设计，可适配法兰安装、耳轴安装、铰轴安装等多种固定方式，五百毫米的行程设计既满足大位移作业的需求，也控制了活塞杆完全伸出时的整体长度，避免长行程下活塞杆出现挠曲变形，保证大推力输出时的动作同轴度，减少偏载带来的密封磨损与部件损伤，整体结构紧凑，在保证额定推力与行程的前提下，尽可能压缩了整体外形尺寸，方便在各类重型设备的紧凑安装空间内完成布置，适配不同主机的集成安装需求。
