铝合金异形连接支架结构设计

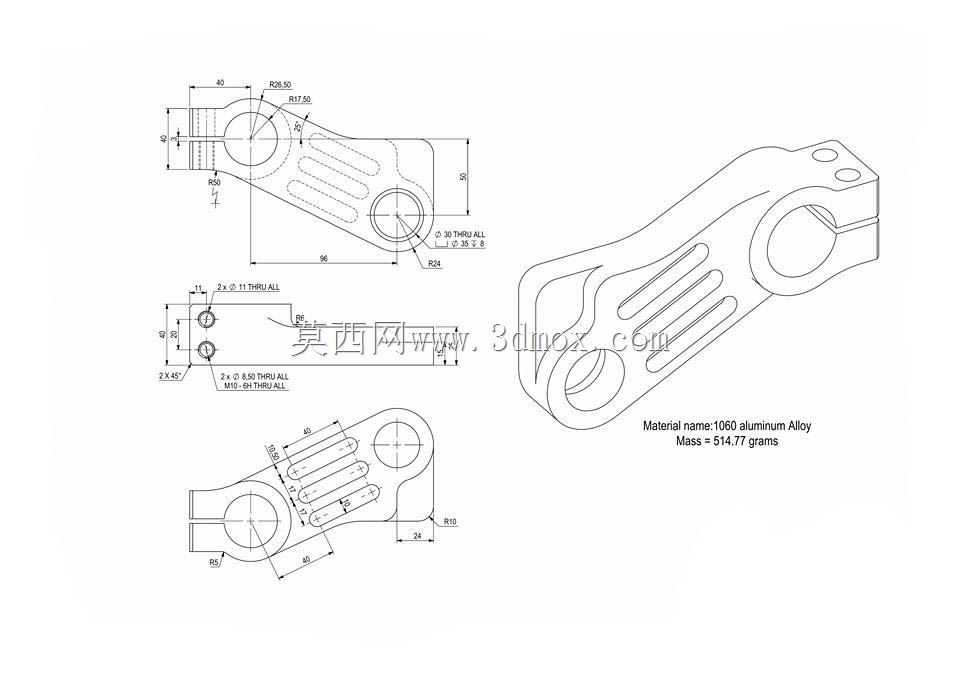

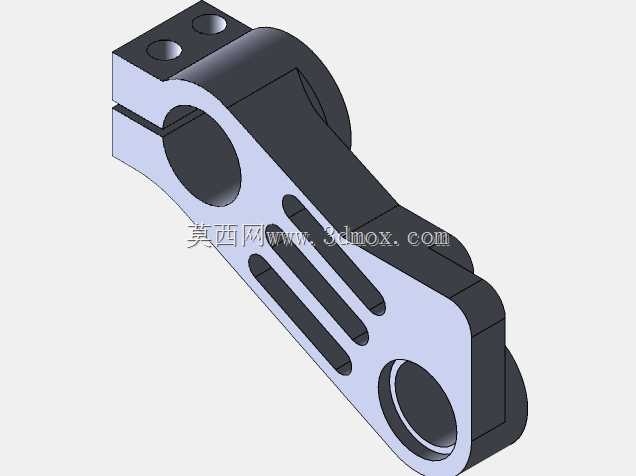

该零件为轻量化铝合金材质的异形连接支架，主要应用于轻型传动机构、小型代步设备的动力传递与结构连接场景，可在往复摆动的工况下实现两个不同轴部件之间的动力衔接与位置固定，同时承担载荷传递、结构限位的核心作用，适配对零件自重有严格要求的中低载荷传动系统。零件整体采用流线型异形轮廓设计，主体设置三处同轴度要求严格的铰接安装孔位，分别对应主动端连接、从动端连接与辅助定位安装，其中大直径铰接孔采用开口夹紧式结构，可通过紧固件调整孔与配合轴的抱紧力，既能够补偿装配过程中产生的微小尺寸公差，也可在长期使用出现磨损后调整配合间隙，延长零件整体使用寿命。零件主体板面开设多组长条形减重槽，在保证结构整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的多余材料，将零件整体重量控制在合理区间，适配轻量化设计需求。从设计思路来看，该零件优先保障铰接孔位的位置精度与配合强度，所有安装孔的端面均设计有贴合凸台，避免安装时面接触不良导致的连接松动，零件的轮廓过渡处全部采用圆角处理，既减少加工过程中的应力集中问题，也能降低往复受力工况下的疲劳断裂风险。从安装边界来看，零件的三个铰接孔中心距严格匹配对应传动机构的轴系布局，大端开口夹紧结构的锁紧间隙预留合理范围，可适配对应直径的标准销轴安装，零件整体外轮廓无突出尖锐结构，安装后不会与周边运动部件产生运动干涉，侧面的辅助安装孔可搭配限位销使用，防止零件工作过程中出现轴向窜动。零件选用1060铝合金作为基材，兼顾了足够的结构强度与优秀的抗腐蚀性能，可在常规户外、室内工况下长期稳定工作，表面无需额外做防锈处理即可满足使用要求，整体结构兼顾了加工工艺性与装配便利性，适合中小批量的机加工生产。
