八角截面三通式连接接头结构设计

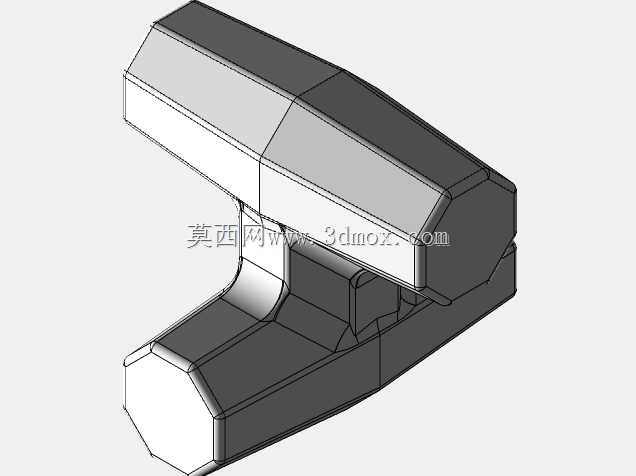

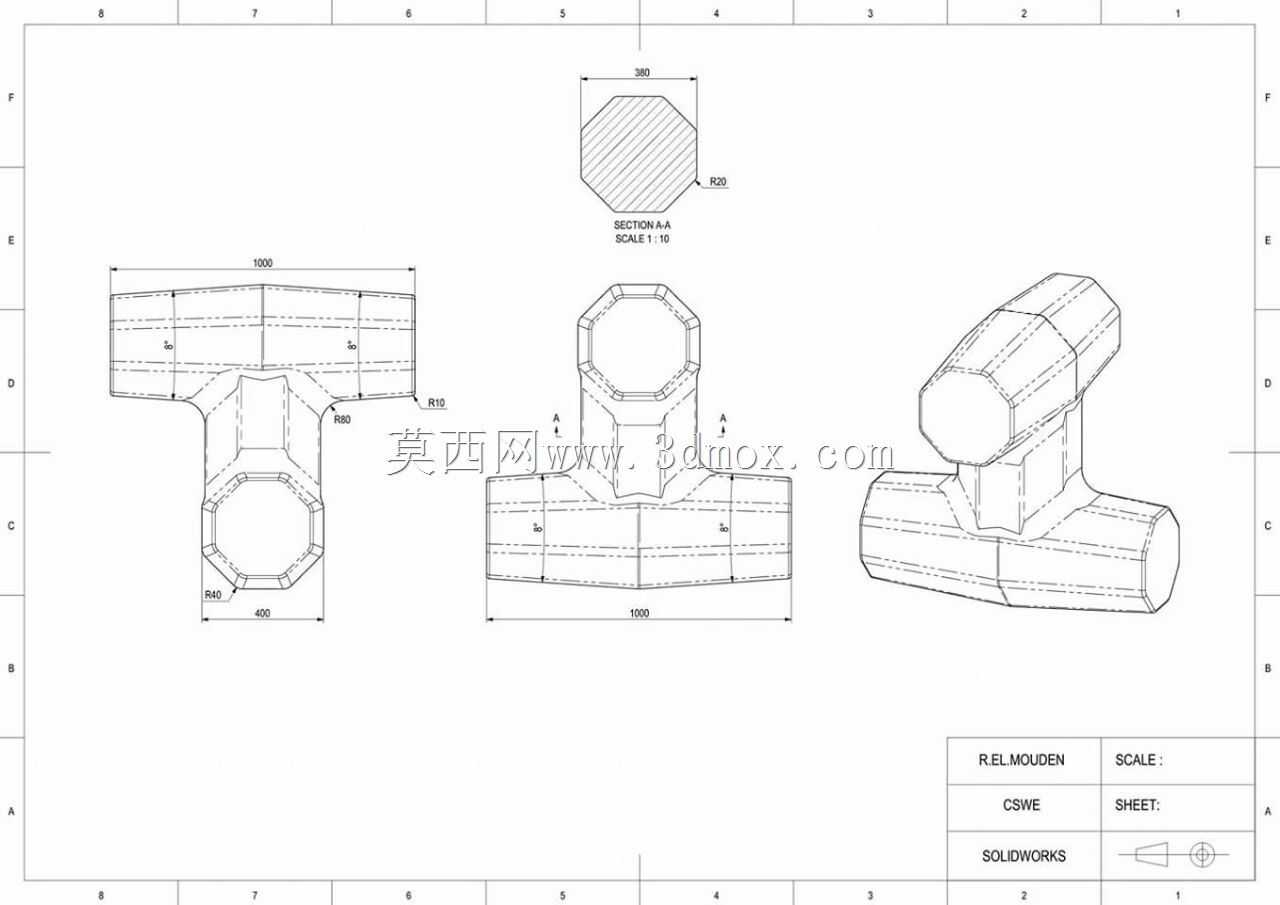

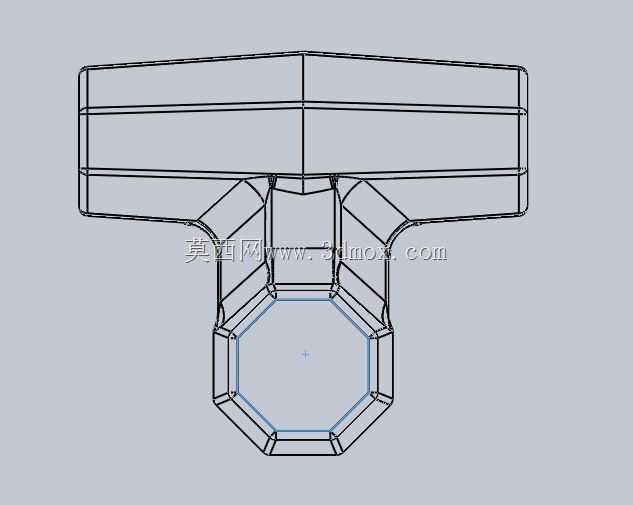

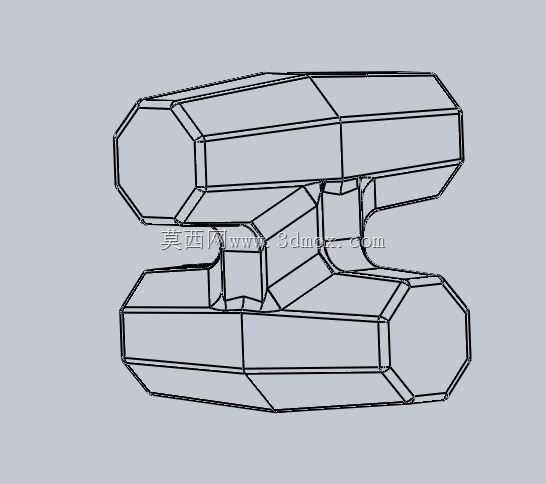

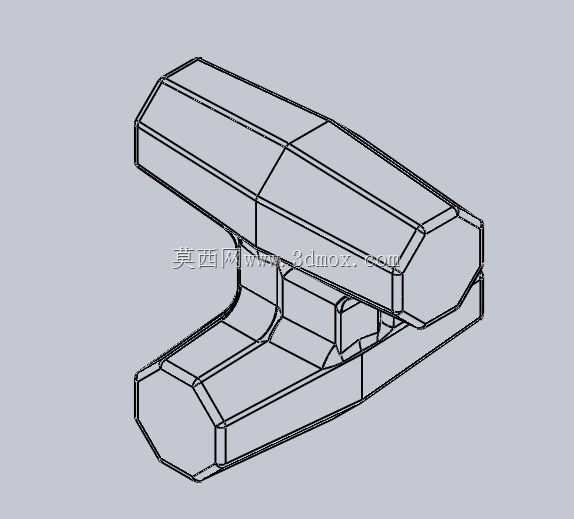

该款八角截面三通连接接头，主要应用于工业流体输送管路系统、模块化框架搭建以及特种工装的力传导节点位置，可同时实现三个正交方向的管路或杆件对接，在液压管路排布、气动系统组网、工业铝型材框架加固、重型设备支撑结构连接等场景中发挥核心转接作用，能够在不额外增加转接法兰的前提下完成三路构件的刚性连通，有效减少管路系统的泄漏点，提升整体结构的集成度与稳定性。从功能特性来看，接头采用等径正交三通结构，三个对接端口的截面尺寸保持一致，其中两个端口处于同一水平轴线，第三个端口垂直于水平轴线向上延伸，可适配同规格的八角截面杆件或管路，对接后可通过端面顶紧、侧面抱箍或者焊接的方式完成固定，能够承受一定的轴向拉力、径向剪切力以及内部流体压力，适配的工作场景覆盖常压流体输送到中低压力传导结构，满足常规工业环境下的使用强度要求。在设计思路上，接头整体采用等壁厚过渡结构，三个端口的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，端口位置的八角截面采用对称等边长设计，每个边的尺寸公差控制在合理范围内，保证对接时的同轴度与贴合度，截面的八角构型相比传统圆形截面具备更好的防转特性，对接完成后不会出现周向转动，无需额外添加防转销或者定位键即可实现周向固定，大幅降低装配工序的复杂度。从外形尺寸与安装边界来看，接头的水平方向总长度与垂直方向总高度保持协调比例，八角截面的对边距离为统一规格，每个端口的插接深度经过合理设计，既保证足够的插接接触面积提升连接强度，又不会因为插接段过长造成材料浪费或者安装空间占用过大，接头的最大外轮廓尺寸经过优化，在相邻管路排布时不会出现干涉问题，安装时仅需保证三个对接端口的轴线与对应构件的轴线重合即可完成装配，不需要复杂的定位工装，适配现场快速安装的需求。接头的过渡段外壁采用平滑曲面设计，没有突兀的凸起或者凹陷结构，既便于生产加工时的脱模或者切削成型，也能在使用过程中减少流体在接头内部的涡流阻力，降低流体输送过程中的压力损失，同时外壁的平滑结构也便于后期做防腐处理或者清洁维护，在粉尘、潮湿等工业环境下不易积存污物，提升长期使用的可靠性。
