汽车碰撞测试用钢圈橡胶网防护结构

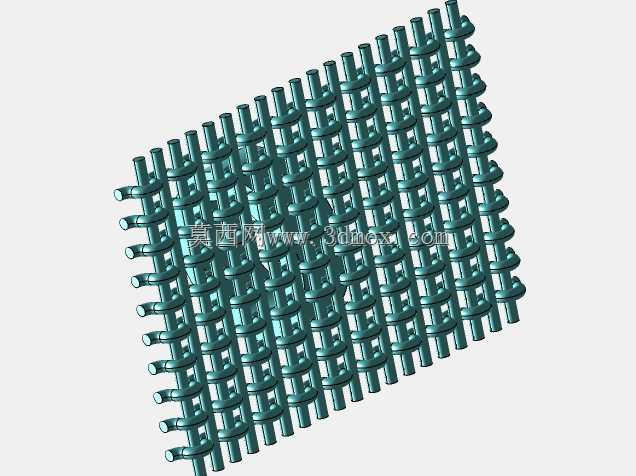

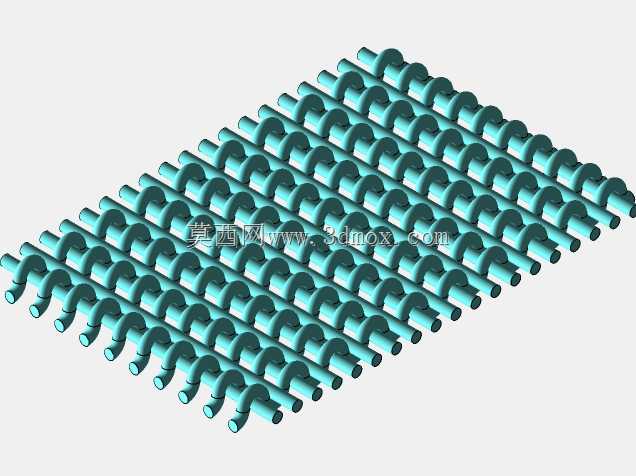

该结构主要应用于汽车被动安全性能验证的碰撞测试场景，是碰撞试验台架中用于模拟车轮受撞击形变过程、采集缓冲吸能数据的核心测试工装部件，可在实车碰撞、台车碰撞试验中还原车轮区域的受力响应特性，为车身结构安全设计、约束系统匹配提供可靠的实测数据支撑。从实际用途来看，该结构替代量产车轮参与碰撞测试，既能够还原真实车轮受撞击时的形变顺序与吸能表现，又可通过标准化的结构参数降低量产件个体差异带来的测试数据波动，帮助研发人员精准分离车轮吸能贡献量，提升碰撞仿真模型的标定精度。产品功能特性上，外层采用交错编织的橡胶网结构，通过橡胶材料的高弹性形变特性吸收初始撞击能量，分散瞬时冲击力，避免局部应力集中导致的结构脆性断裂；内层刚性钢圈作为承载基体，保证整体结构的安装定位精度，在大变形工况下维持基本轮廓边界，防止结构溃散影响测试传感器的信号采集。设计思路层面，研发团队参考量产车轮的径向刚度、轴向抗冲击性能参数，将橡胶网的编织密度、筋条截面尺寸与钢圈的壁厚、曲率进行匹配设计，通过渐变式的色彩分区标识不同区域的应力阈值，直观展示撞击过程中应力从接触点向周边传递扩散的路径，便于测试人员快速定位形变集中区域。外形尺寸与安装边界上，该结构严格遵循乘用车车轮的通用安装规范，中心定位孔、螺栓孔分布圆直径与量产车型的轮毂安装位完全适配，可直接安装在标准测试台架的轮毂连接法兰上，整体外径、偏距参数与常规17寸乘用车车轮保持一致，无需额外调整台架的安装空间与碰撞点高度，能够直接替换量产车轮完成各类正面、侧面、偏置碰撞测试工况，适配不同级别乘用车的碰撞测试需求，有效降低测试工装的更换调试成本。
