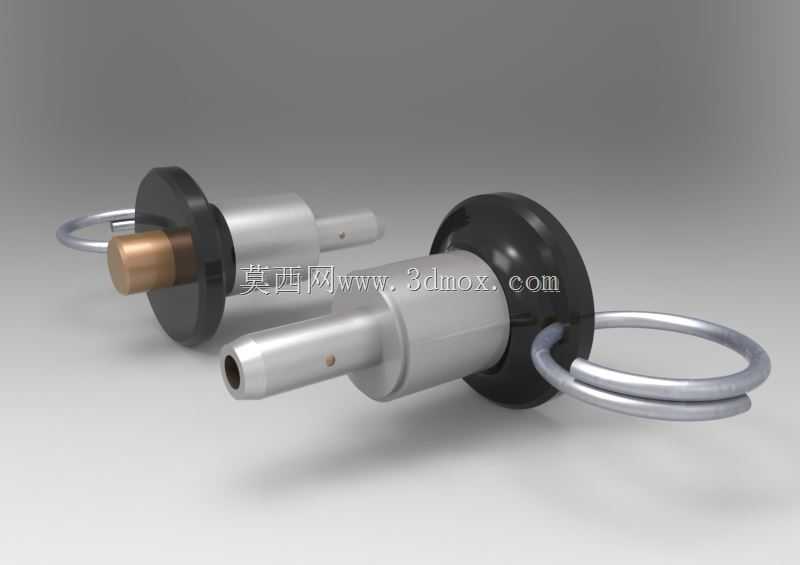

拉环式单作用快卸销定位锁紧构件

这款拉环式单作用快卸销是工业装配领域常用的快速定位锁紧构件，广泛应用在需要频繁拆装、快速切换工装夹具的生产场景中，涵盖自动化生产线工位快换、专用设备检修口快速固定、物流载具定位锁紧、航空航天地面保障设备快装、特种车辆附件快拆等多个场景，能够替代传统需要工具拧动的螺栓销接结构，大幅降低拆装耗时，提升工位切换与设备维护的效率。

从实际功能特性来看，该快卸销采用单作用弹簧复位结构，常态下内部弹簧顶紧锁止钢珠，让销体插入对应安装孔后自动完成锁止，不会因为设备运行的振动出现松脱移位；需要拆卸时，仅需拉动端部的双环拉环，即可带动内部芯轴回缩，让锁止钢珠退入销体内部，顺畅拔出销体完成解锁，全程无需额外辅助工具，单手即可完成操作，适配狭小操作空间下的拆装需求。销体端部的铜质顶头能够在插入过程中起到导向缓冲作用，避免硬插对安装孔内壁造成刮伤，同时提升插拔过程的顺滑度。

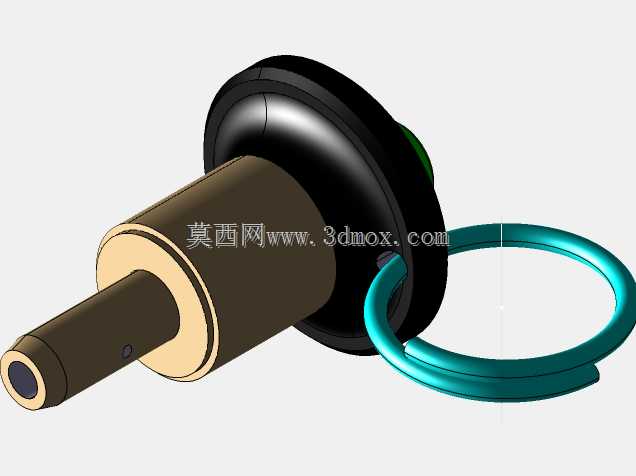

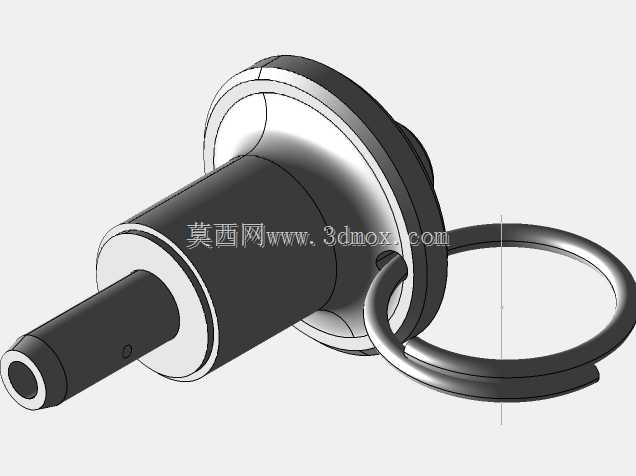

在设计思路上，这款快卸销充分考虑了工业场景的耐用性需求，主体销身采用圆柱光轴结构，配合端部的黑色限位法兰盘，能够精准控制销体的插入深度，安装时法兰盘贴合安装基面即可完成轴向定位，无需额外调整插入尺寸；双圈拉环采用圆滑过渡的环形结构，既方便手指扣拉拉拽，也能在闲置状态下作为挂接点，配合防丢绳使用避免销体遗失；销身外露的锁珠点位经过圆角打磨，不会在插拔过程中刮伤安装孔内壁，长期使用也不会出现卡滞问题。

从安装边界来看，这款快卸销的销身直径适配对应规格的光孔安装，安装时仅需在两个待连接构件上加工同轴同径的贯通光孔，无需加工螺纹或额外的锁止槽，降低了配套构件的加工难度；端部法兰盘的直径大于安装孔直径，能够起到轴向限位作用，避免销体过度插入穿透安装位；拉环处于自然垂放状态时不会突出安装基面过多，不会干涉周边其他构件的运动轨迹，适配紧凑布局的设备安装空间。整体构件的金属部件均做了防锈耐磨处理，能够在车间多尘、轻度油污的环境下长期稳定工作，反复插拔也不会出现锁止失效的问题。
