多规格偏置式管路固定管夹结构设计

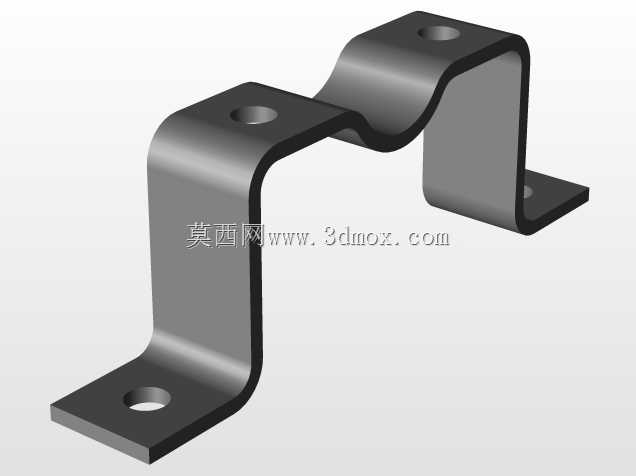

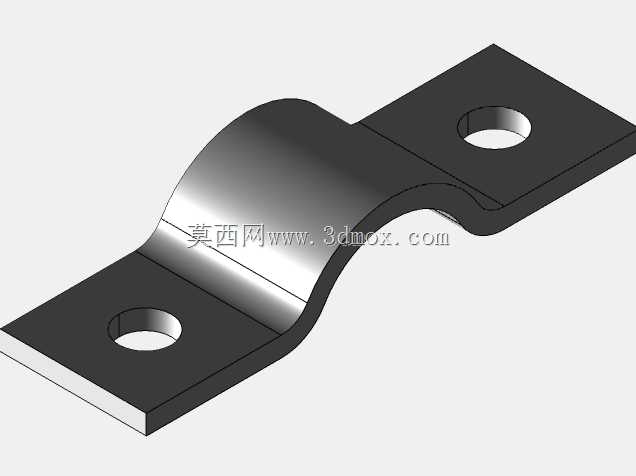

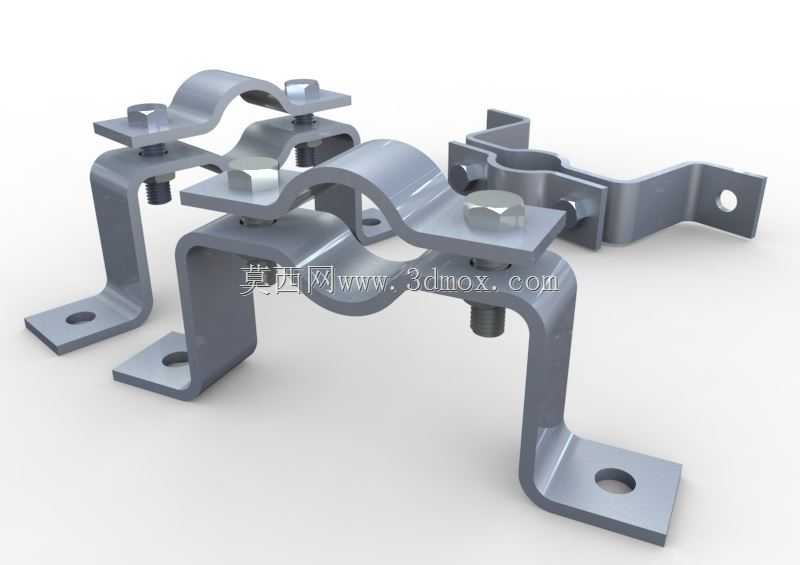

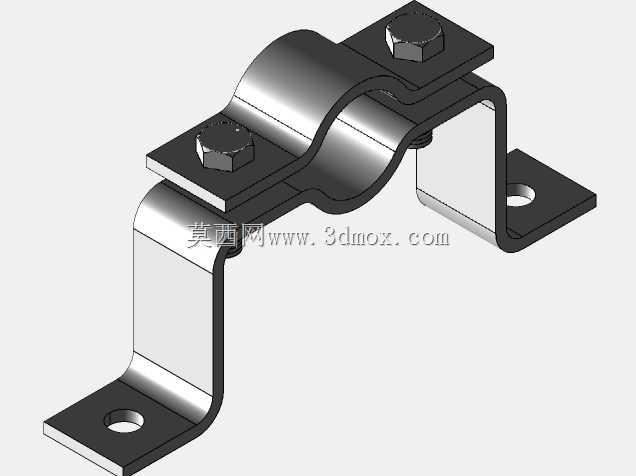

这款偏置管夹主要应用于工业流体输送系统、液压气动管路排布、车用管线固定、机电设备内部走线等场景，核心作用是在存在安装面错位、管路与固定基准面有高度差的工况下，稳固夹持不同外径的圆形管路，避免管路在设备运行过程中因振动、外力拉扯产生位移、磨损甚至破裂泄漏的问题，同时能适配紧凑安装空间内的错位安装需求，无需额外加装转接垫块即可完成管路固定，大幅缩减管路排布的安装工序与配件成本。从功能特性来看，该管夹采用上下分体式抱合结构，上半部分为适配圆弧面的压片，下半部分为带偏置折弯的安装支座，搭配六角螺栓与配套螺母实现锁紧，夹持力均匀分布在管路接触面上，不会出现局部应力集中夹伤管路外壁的情况；偏置的支座结构将安装固定面与管路夹持中心形成固定高度差，能够避让安装面附近的凸起结构、其他排布管线或是设备加强筋，在有限的安装空间内完成管路的合理排布，同时支座底部的安装孔为长圆形设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度。设计过程中，首先针对不同常用管路外径规划了对应规格的夹持圆弧半径，确保抱合后圆弧面与管路外壁的贴合度达到九成以上，避免长期使用后出现松动；其次偏置折弯段采用了等强度的折弯结构设计，折弯处预留了足够的圆角，避免应力集中导致支架在长期受振情况下出现断裂，同时根据夹持管路的最大承重与振动加速度，核算了支座板材的厚度与螺栓的规格，确保在额定夹持载荷下结构不会出现塑性变形；另外整体结构无复杂异形曲面，所有折弯、冲压特征都适配常规五金冲压加工工艺，无需特殊开模即可批量生产，有效控制制造成本。从安装边界来看，该系列管夹的安装面为带安装孔的水平支脚，支脚的平面度公差控制在合理范围内，确保安装后与固定基面完全贴合，不会出现安装翘曲的问题；夹持中心到安装基面的偏置高度根据不同规格形成标准化序列，适配不同的错位安装需求，安装时仅需先将支座通过螺栓固定在基面，再放入待固定管路，扣合上压片后锁紧螺栓即可完成安装，操作便捷，后期维护更换管路时也仅需松开螺栓即可操作，无需完全拆卸整个支座，大幅降低后期运维的工作量。
