钣金材质螺柱安装固定支撑支架结构

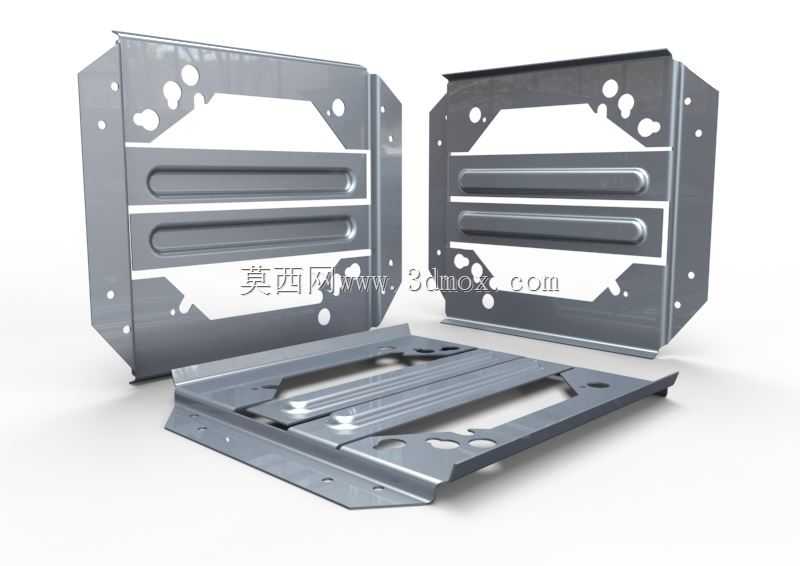

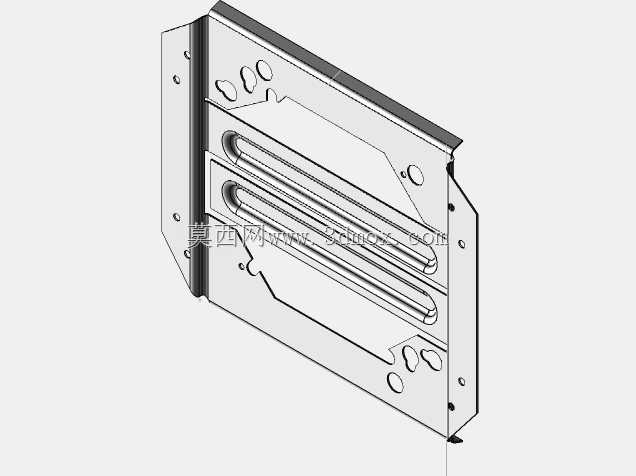

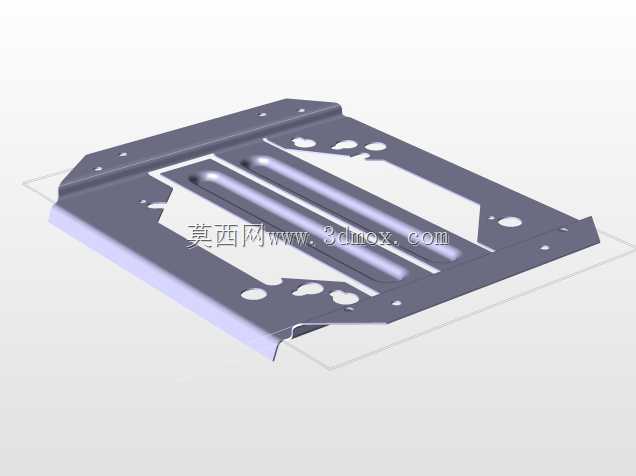

这款螺柱安装箱支架属于钣金类支撑固定构件，主要应用在各类工业电控柜、设备集成箱体、车载配套安装舱的内部装配场景中，承担螺柱类连接件的定位承载、箱体内部组件的分层支撑作用，能够在紧凑的安装空间内为配套电气元件、管线固定座、功能模块提供稳定的安装基准面，避免设备运行过程中组件出现移位、晃动、共振松脱的问题。从实际使用场景来看，这类支架多适配在需要多面拼接固定的箱式设备内部，既可以作为箱体侧壁的加强支撑结构，抵消钣金箱体受外力挤压产生的形变，也可以作为内部功能模块的安装载体，通过预设的安装孔位实现螺柱、卡扣、扎带固定座的快速定位装配，大幅减少现场安装时的打孔、裁切工作量，提升箱体装配的一致性与装配效率。产品采用分体式三片组合结构设计，包含左右对称的两个侧支撑立板与一块底部承载托板，所有板件均采用钣金冲压工艺成型，板体表面设计有多道横向凸起的加强筋结构，能够在不增加板材厚度的前提下大幅提升构件的整体抗弯折强度，避免长期承重后出现板件下弯、侧边变形的问题。板件上预留的不同规格孔洞分为三类，大尺寸异形孔主要用于避让箱体内部的凸起结构、管线穿行路径以及设备散热风道，中等规格的圆孔用于支架自身与箱体壁板的螺柱连接固定，小孔径的安装位用于固定内部搭载的功能组件，所有孔位的位置精度均按照装配公差要求设计，能够保证拼接后三个板件的安装面处于同一基准平面，不会出现装配错位、孔位对不齐的问题。在安装边界设计上，侧支撑立板的折边角度完全匹配常规工业箱体的内壁直角结构，安装后立板外侧能够完全贴合箱体内壁，不会出现凸起干涉箱门闭合、其他组件安装的问题，底部托板的边缘做了折边收边处理，既可以消除钣金裁切后的锋利毛边避免安装时划伤操作人员，也能进一步提升托板的整体承重能力，托板与侧立板之间通过预设的孔位采用螺柱连接固定，不需要额外焊接，拆装维护十分便捷，能够根据实际搭载需求灵活调整托板的安装高度，适配不同尺寸的内部组件安装需求。这类支架的结构设计充分考虑了钣金加工的工艺特性，所有弯折角度、冲压孔位都符合常规钣金加工的工艺要求，不需要特殊定制刀具即可完成批量加工，生产制造成本可控，同时表面做了防锈钝化处理，能够适应潮湿、多粉尘的工业安装环境，长期使用不会出现锈蚀掉屑、强度下降的问题，能够为箱体内的组件提供长期稳定的支撑固定效果。
