工业级卧式无刷电动机结构设计

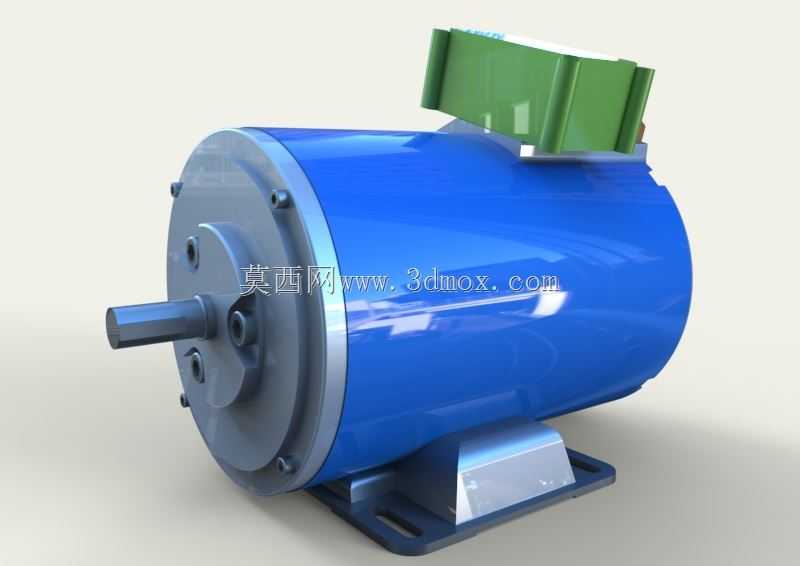

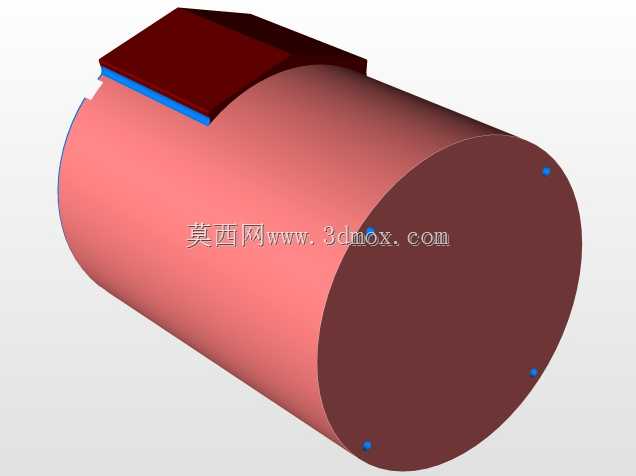

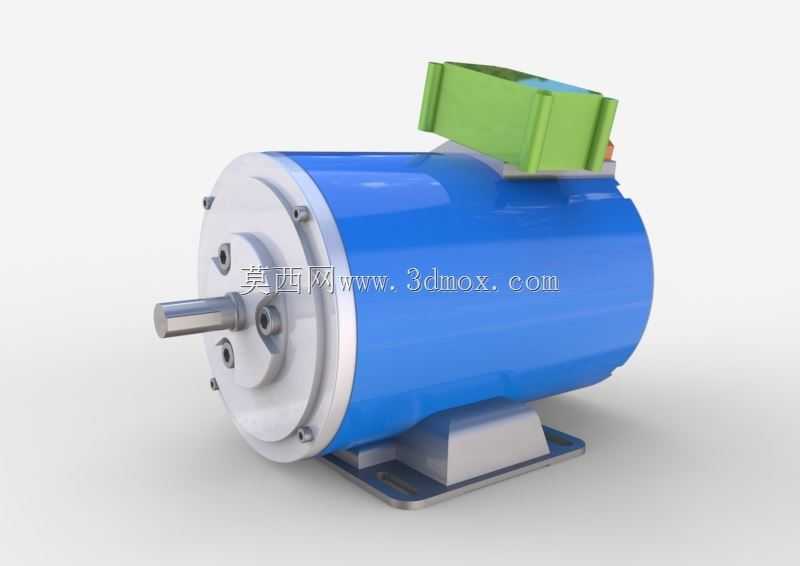

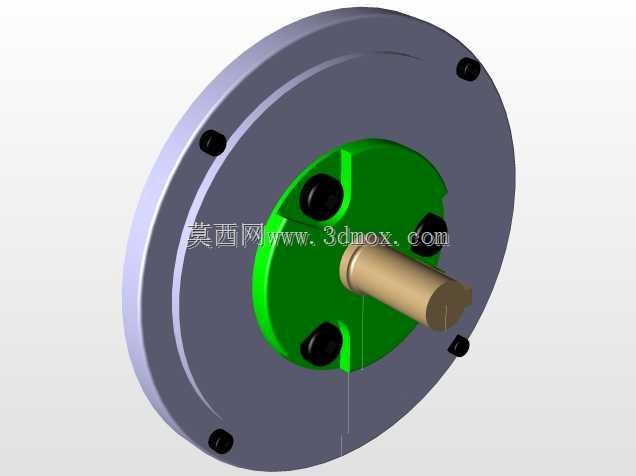

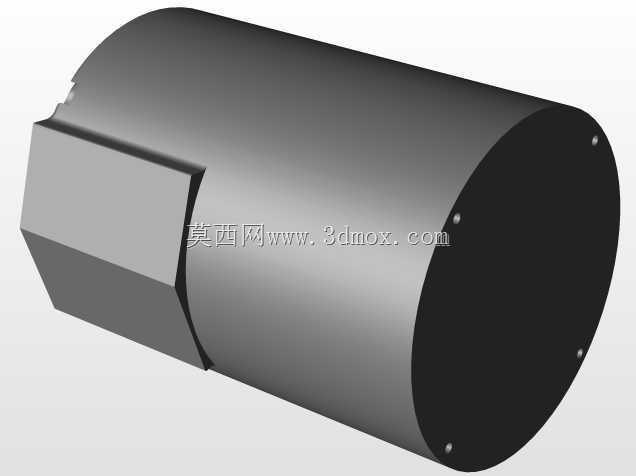

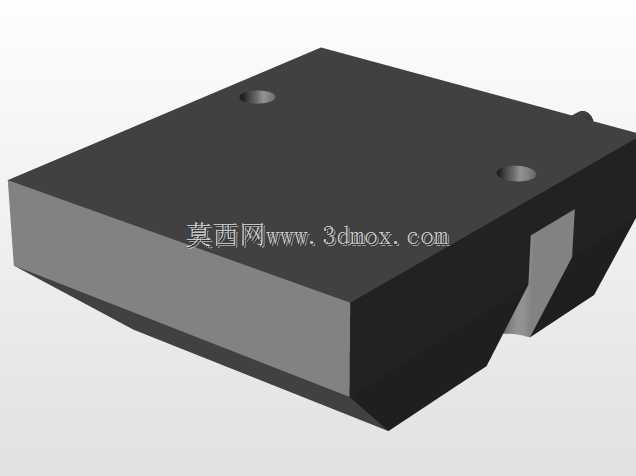

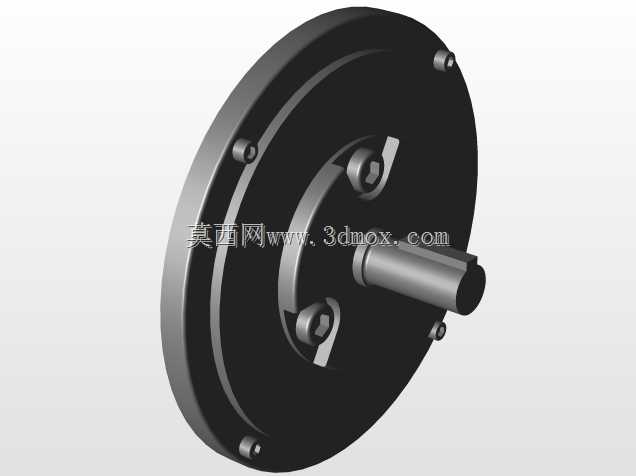

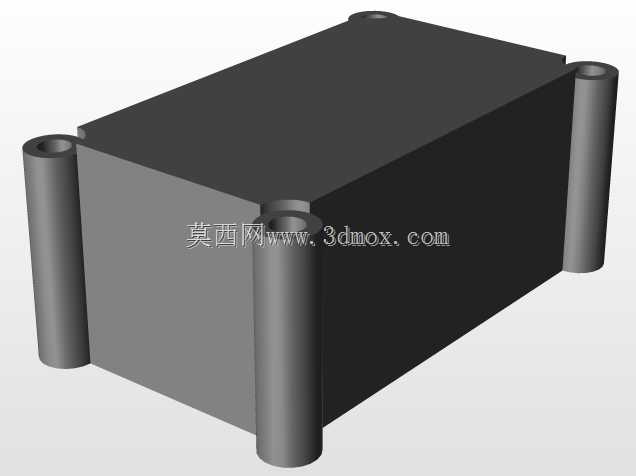

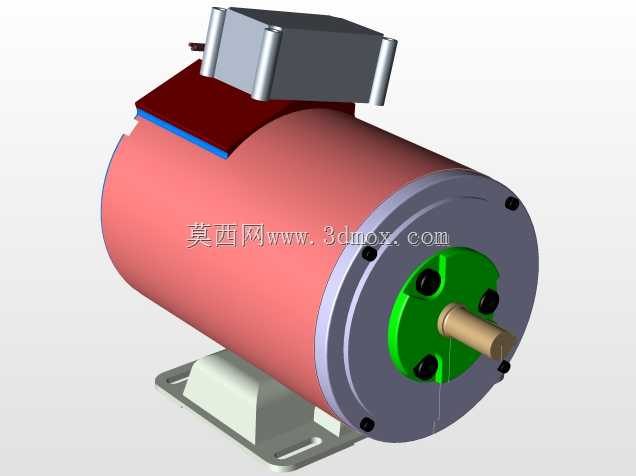

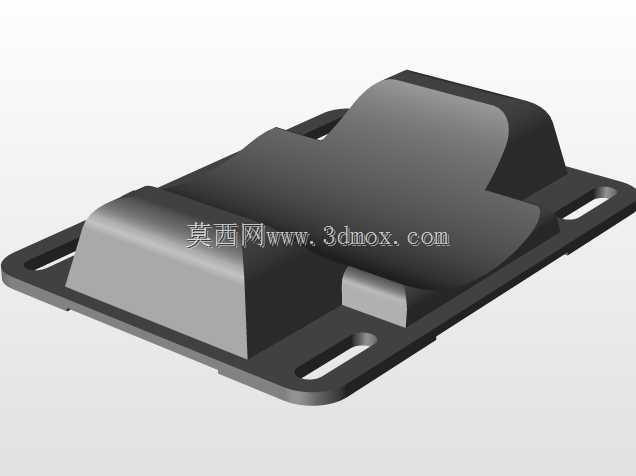

这款无刷电动机是面向工业自动化、小型机械设备动力输出场景设计的核心动力部件，可广泛适配于轻工输送设备、小型机床辅机、自动化生产线驱动单元、商用智能装备等对动力稳定性、使用寿命有较高要求的应用场景，能够为设备提供持续平稳的旋转动力输出，替代传统有刷电机解决碳刷磨损带来的维护频繁、寿命偏短、运行火花干扰周边电控元件的痛点。从实际用途来看，该电机可作为独立动力源直接连接负载轴，也可搭配减速机构实现低转速大扭矩输出，适配不同负载的转速与扭矩需求，运行过程中无碳刷摩擦损耗，长期运行的维护成本远低于传统有刷电机，同时电磁干扰水平更低，适合对电磁兼容性有要求的精密设备配套场景。在功能特性设计上，这款电机采用卧式底脚安装结构，机身主体为圆柱形密封壳体，前端盖集成输出轴定位轴承座，输出轴采用标准圆柱轴伸设计，可通过键连接、联轴器连接等多种方式与负载端对接，传动适配性强；机身上方集成独立的接线盒结构，接线盒采用凸起式密封设计，既方便现场布线接线，也能避免粉尘、切削液等杂物进入接线端造成电路故障，防护等级可满足常规工业车间的使用环境要求；底部的一体式安装底脚带有对称的安装孔位，可直接通过螺栓固定在设备安装基座上，安装后整体重心低，运行时的振动幅度更小，平稳性更优。设计思路上，整体结构优先考虑工业场景的耐用性与安装便捷性，壳体采用散热结构优化，圆柱形外壳可在运行过程中通过表面自然对流实现热量散发，无需额外加装散热风扇即可满足额定功率下的散热需求，减少了额外的易损部件；前端盖与壳体采用螺栓圆周紧固的连接方式，密封性能可靠，同时也方便后期拆解维护轴承等内部部件；接线盒与机身采用一体化衔接设计，避免了分体式接线盒容易出现的连接松动、密封失效问题。从外形尺寸与安装边界来看，该电机的轴向尺寸紧凑，径向直径适配常规小型电机的安装空间，输出轴的轴伸长度、轴径尺寸符合通用工业电机的配套标准，底部安装底脚的孔距、安装孔尺寸匹配通用的电机安装基座规格，设备厂商在进行配套设计时无需大幅改动原有安装结构即可直接替换适配，能够有效缩短设备的研发适配周期；整体外形的边角过渡圆润，没有突兀的外凸结构，在设备内部安装时不会与周边的管线、结构件产生干涉，空间适配性更强。
