圆形工件冲孔加工用冲压模具结构

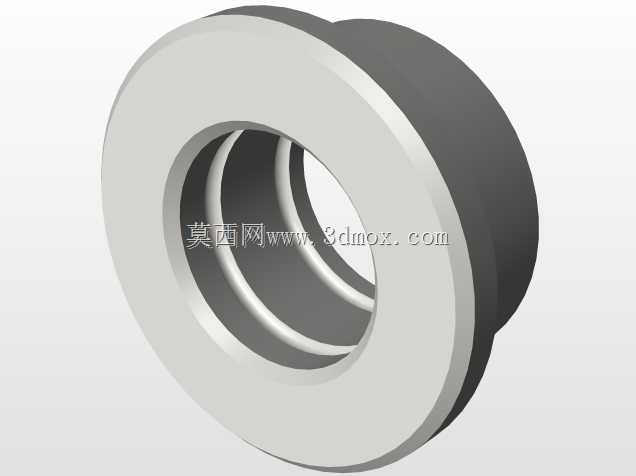

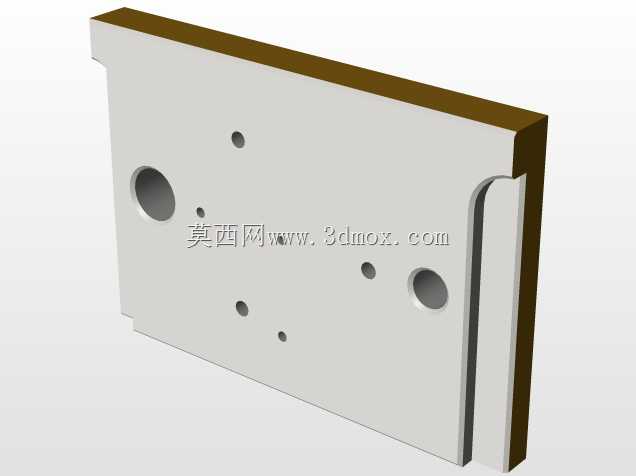

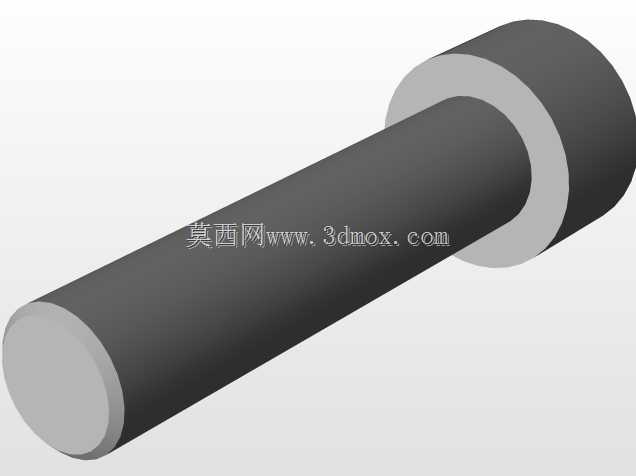

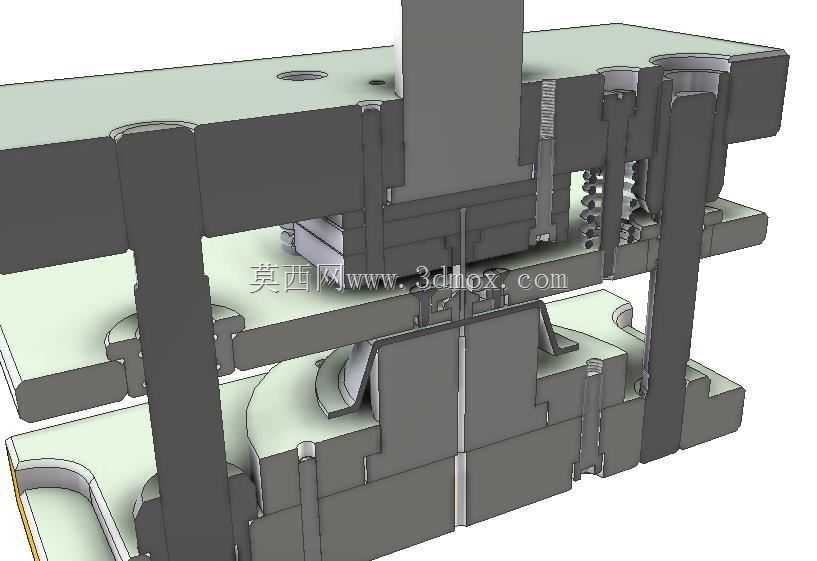

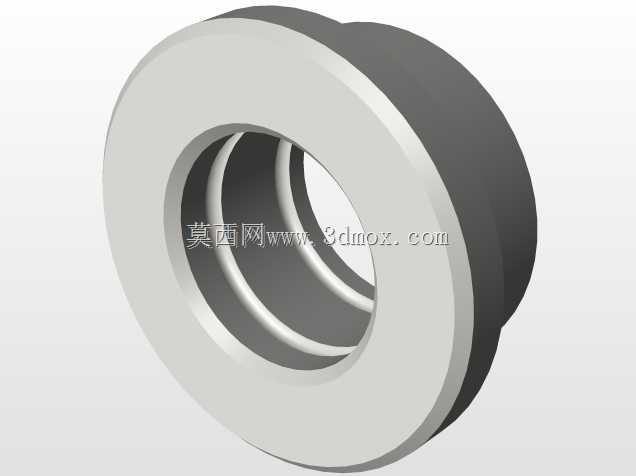

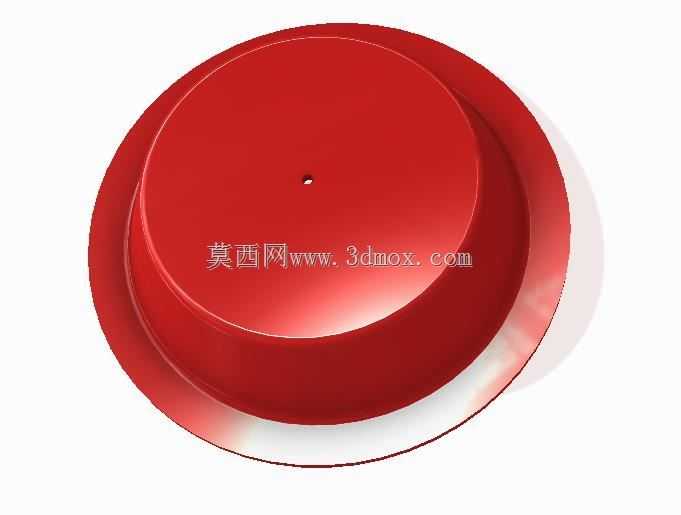

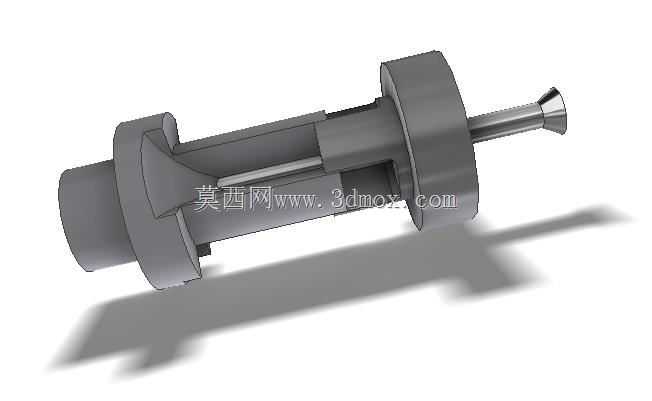

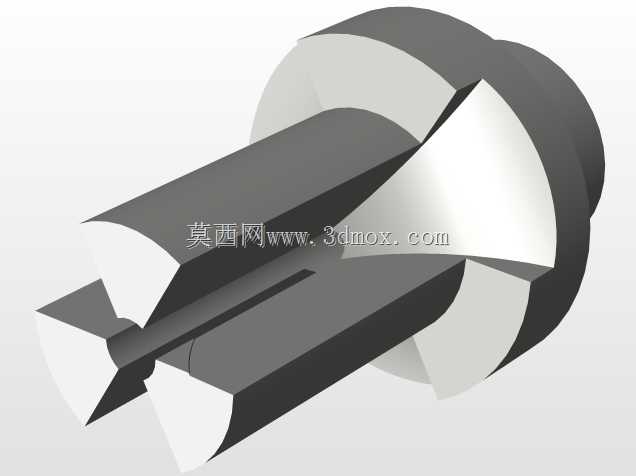

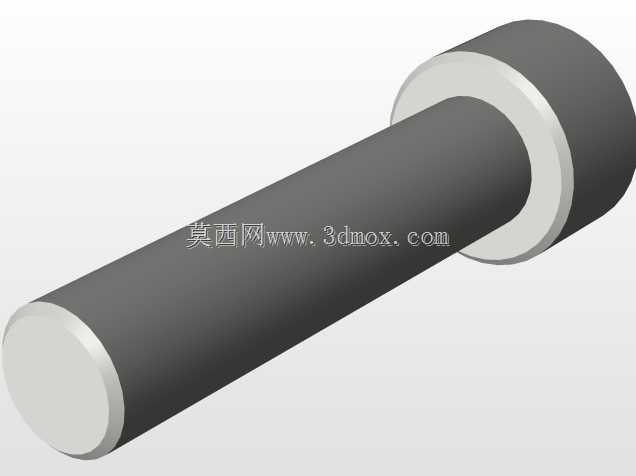

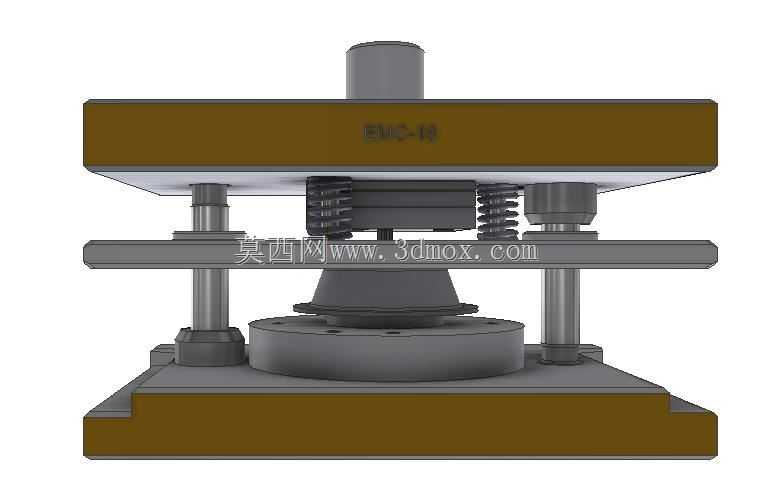

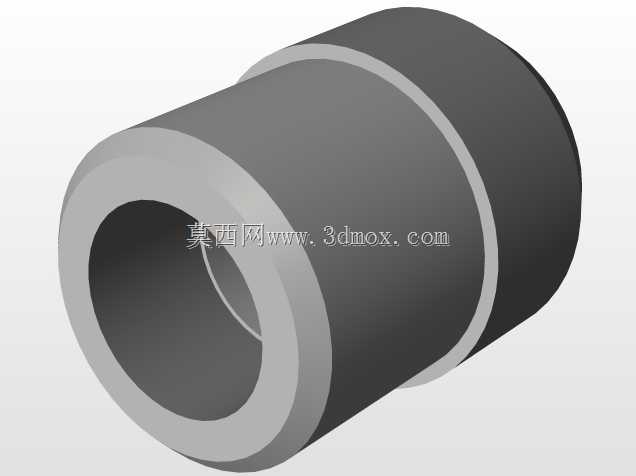

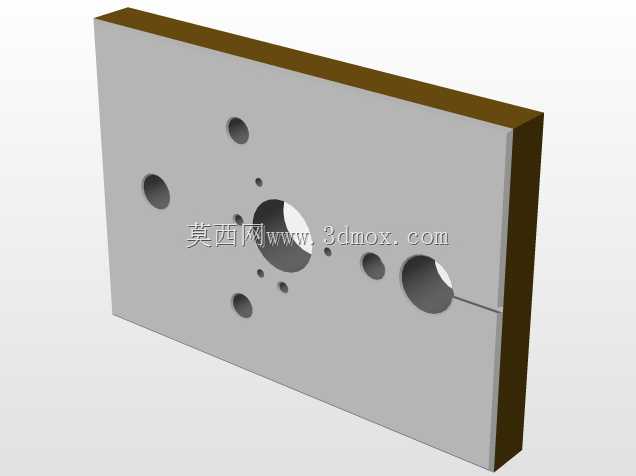

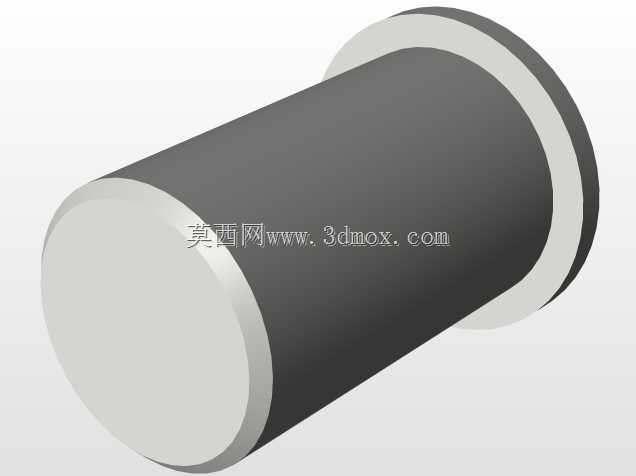

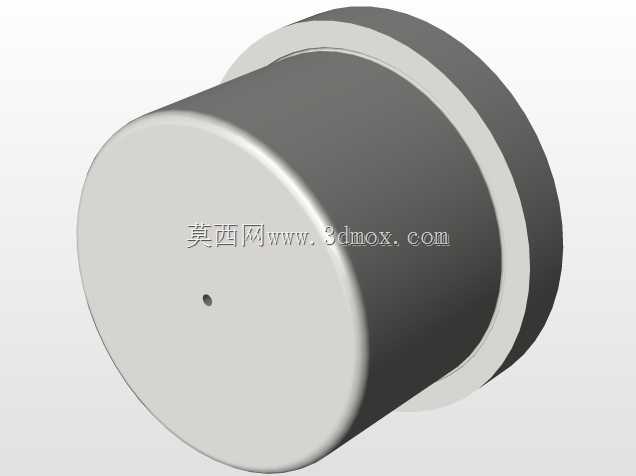

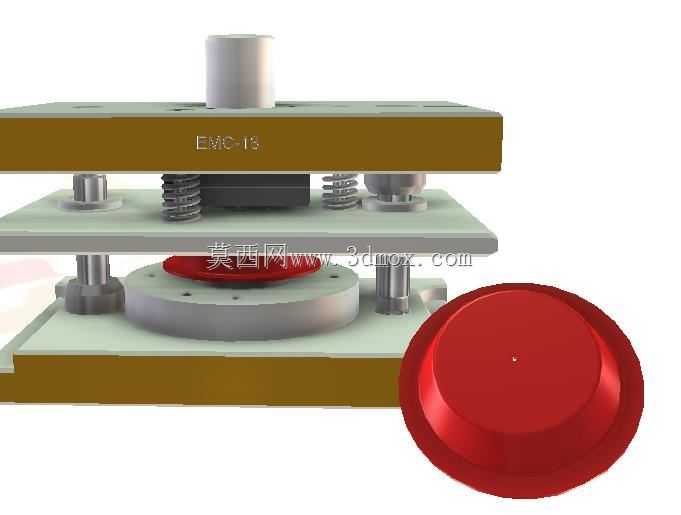

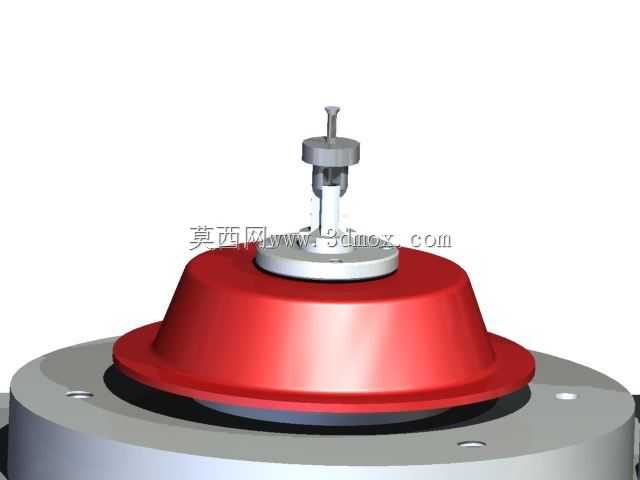

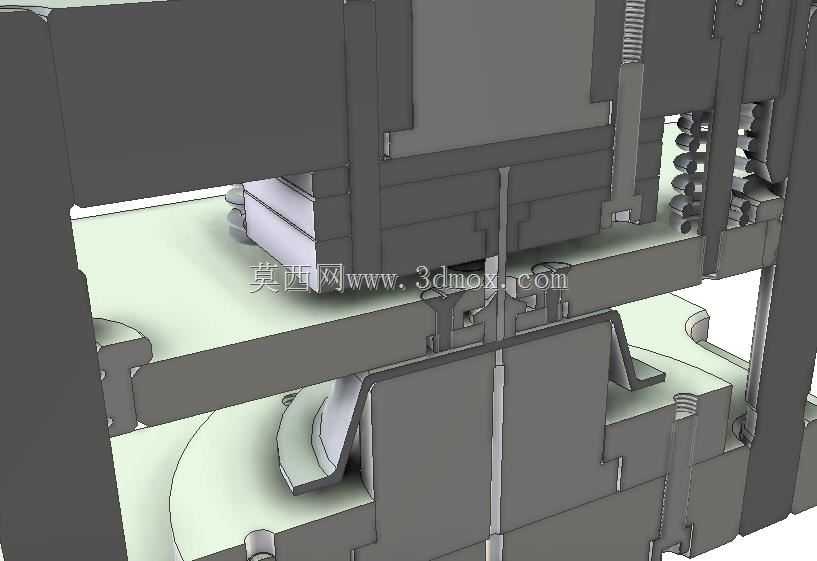

这套冲孔模具主要应用于五金冲压加工场景，针对圆形盘类薄壁工件的端面冲孔工序设计，可适配小型五金零件、家电配件、小型汽配零件的批量冲孔加工作业，在冲压车间的连续生产线上可配合常规开式压力机完成自动化或半自动化冲孔作业，能够有效提升圆形工件冲孔工序的加工精度与生产效率，降低人工划线冲孔的误差与劳动强度。模具采用典型的三板式导柱模架结构，上下模座采用加厚钢板加工而成，保证长期冲压作业下的结构刚性，避免反复受冲击载荷出现变形偏移。模架内置等高卸料弹簧，搭配卸料板结构，能够在冲压完成后及时将工件从凸模上脱出，防止工件卡模影响连续作业。凸模与凹模采用对应圆形工件的仿形定位设计，下模设置有与工件外形匹配的定位凹槽，能够快速完成待加工工件的装夹定位，无需额外调整找正，装夹效率大幅提升，同时定位结构可保证冲孔位置的同轴度与位置精度，避免冲孔偏斜、毛刺过大等常见冲压缺陷。模具的导柱导套采用高精度滑动配合结构，上下模合模时可精准导向，保证凸模与凹模的冲裁间隙均匀，延长模具刃口的使用寿命，同时提升冲孔断面的加工质量，减少后续去毛刺的工序工作量。从安装边界来看，模具上模柄采用标准圆柱形结构，可适配多数常规中小吨位压力机的滑块安装孔，下模座预留有标准的压板安装槽，可通过T型螺栓与压力机工作台面快速固定，无需额外制作过渡安装板，适配性较强。模具整体结构紧凑，各部件布局合理，弹簧、导柱、紧固件等均采用标准件设计，后期维护更换配件成本较低，刃口部分采用可拆卸式设计，刃口磨损后可快速拆卸修磨或更换，无需整体拆解模架，大幅缩短停机维护时间。在实际生产中，该模具可完成直径2毫米规格的小孔冲制作业，冲裁过程平稳，卸料顺畅，能够适配厚度0.5-2毫米的铁质、铝质等常见金属板材工件的冲孔加工，冲制出的工件孔位精度稳定，断面平整，可满足多数五金零件的装配精度要求，适合中小批量零件的冲孔加工生产使用。
