多工位冲孔加工用冲压模具结构

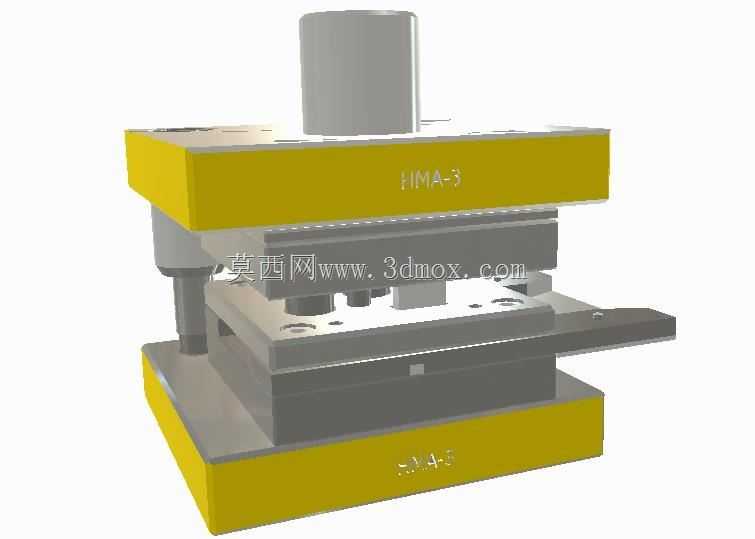

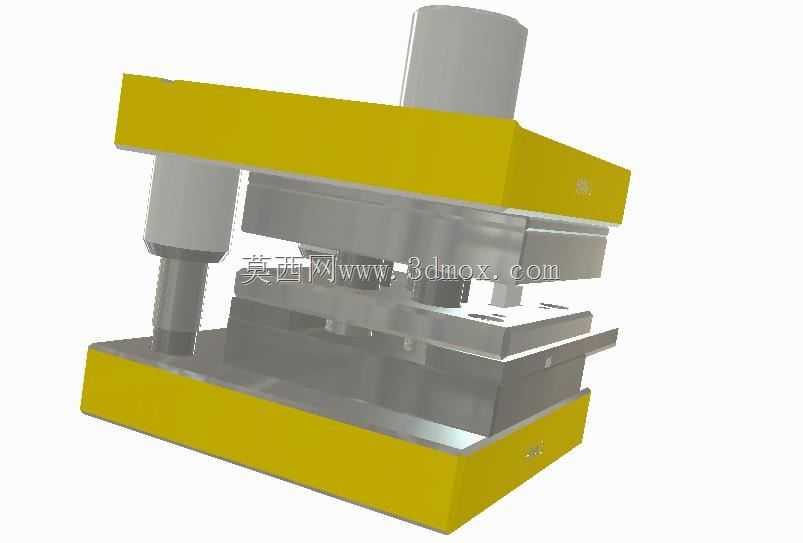

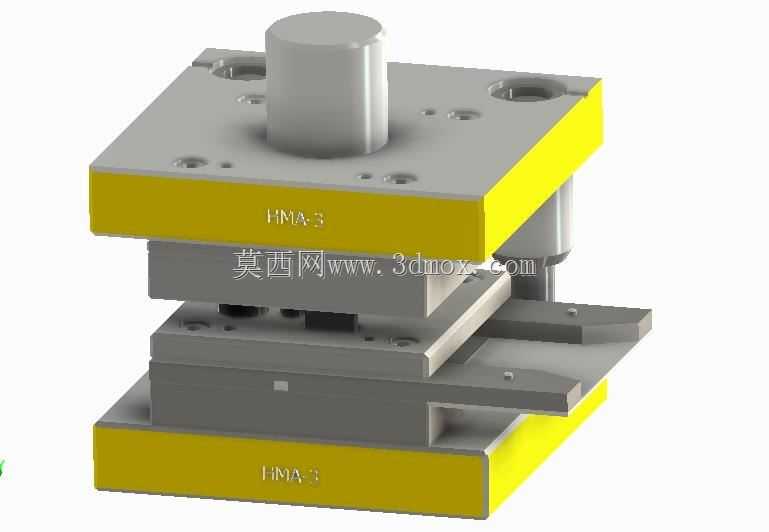

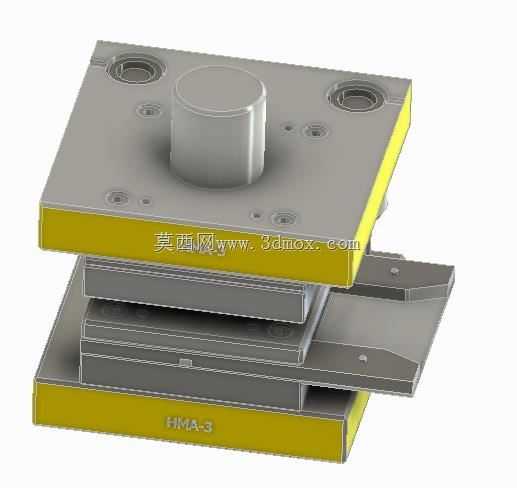

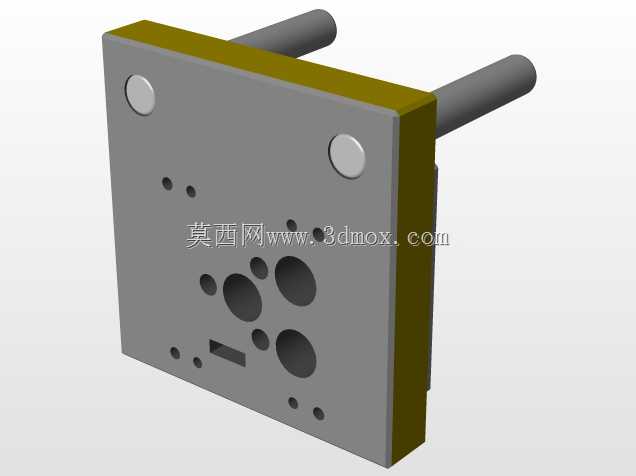

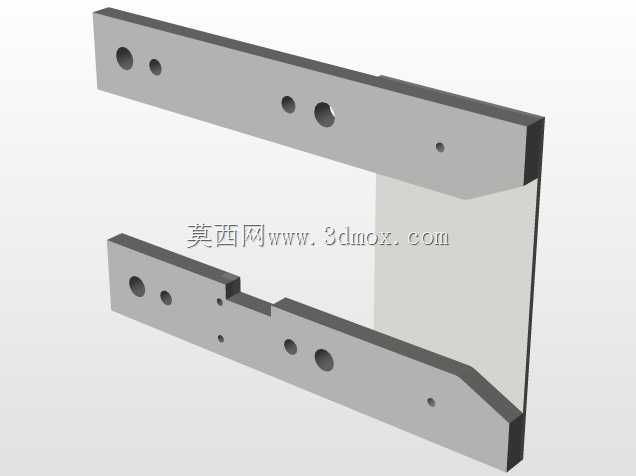

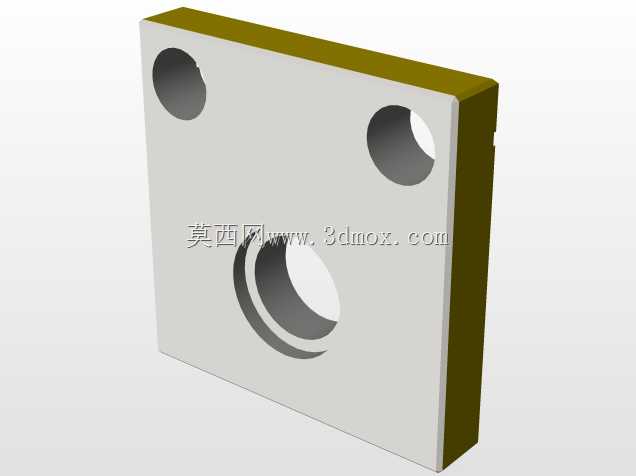

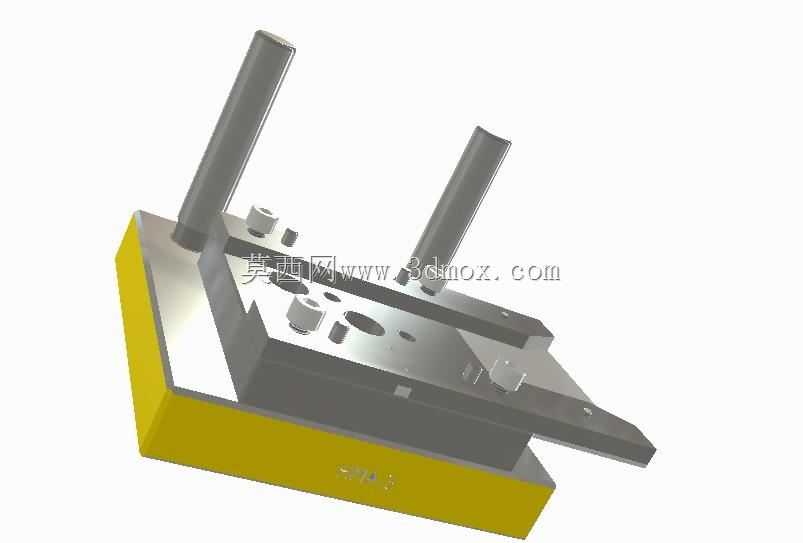

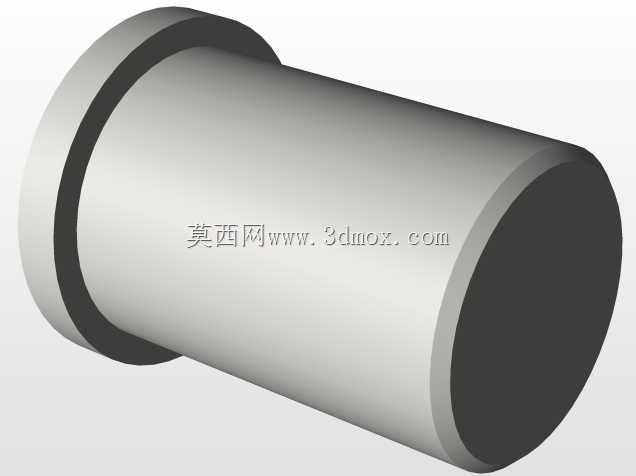

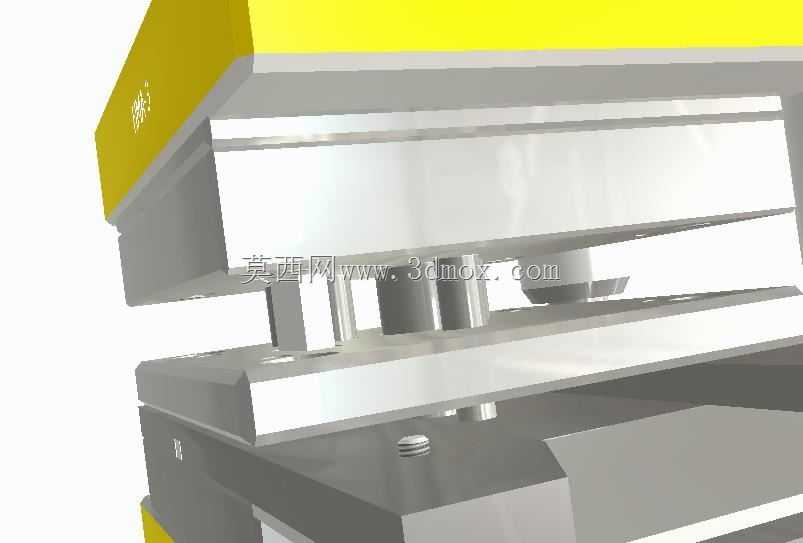

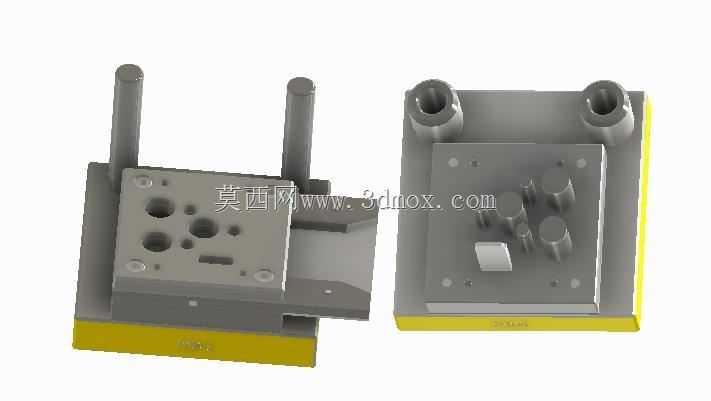

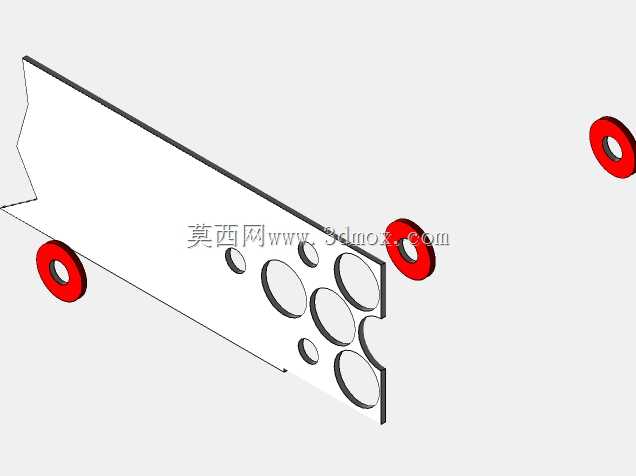

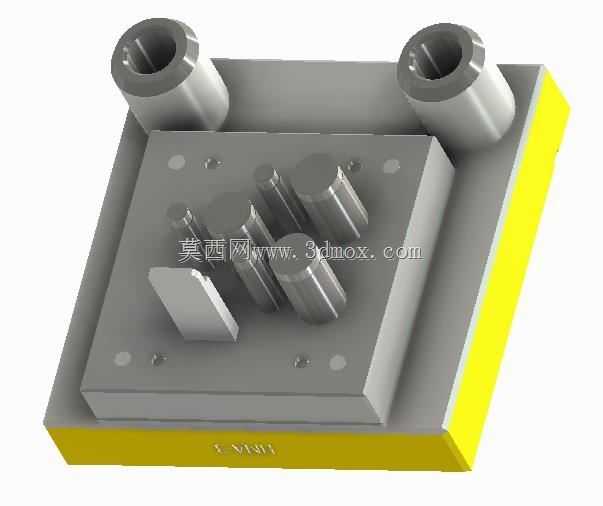

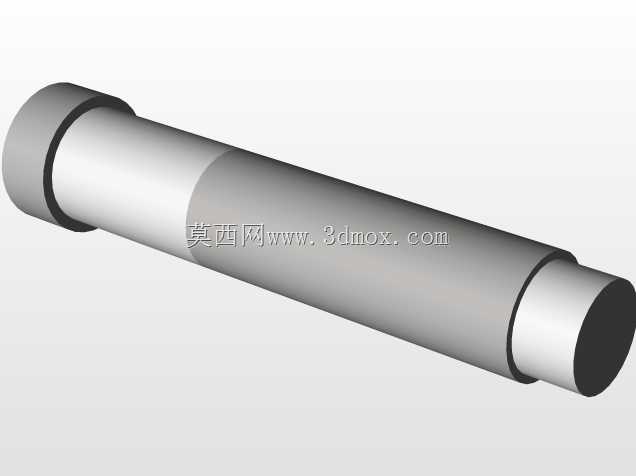

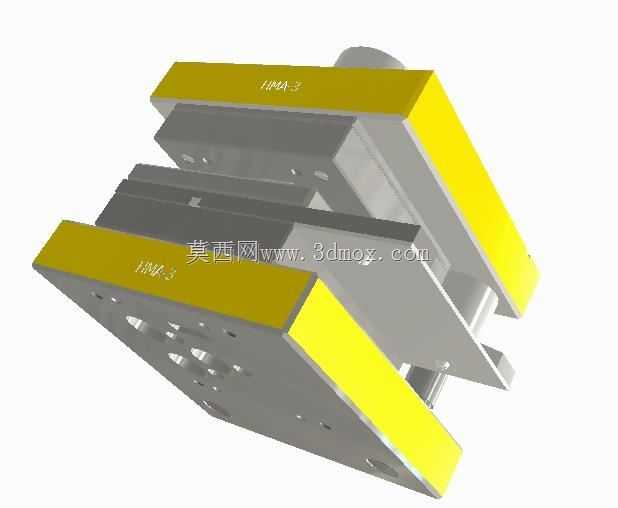

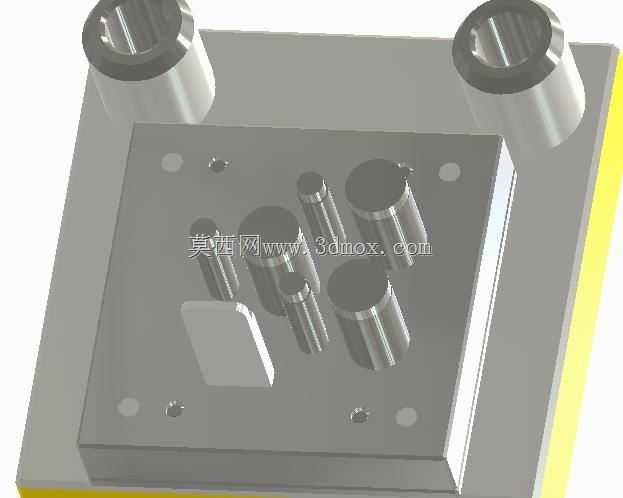

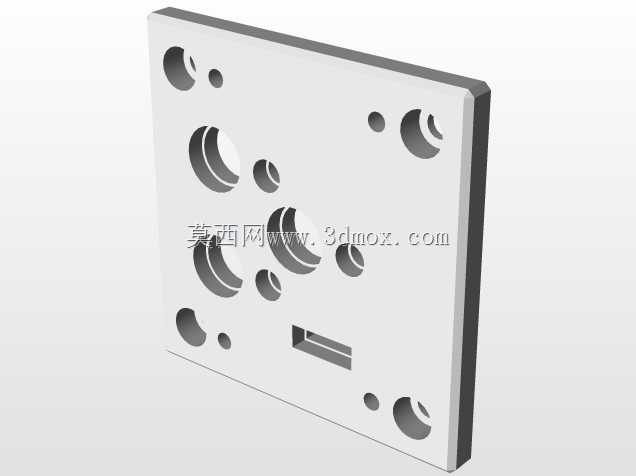

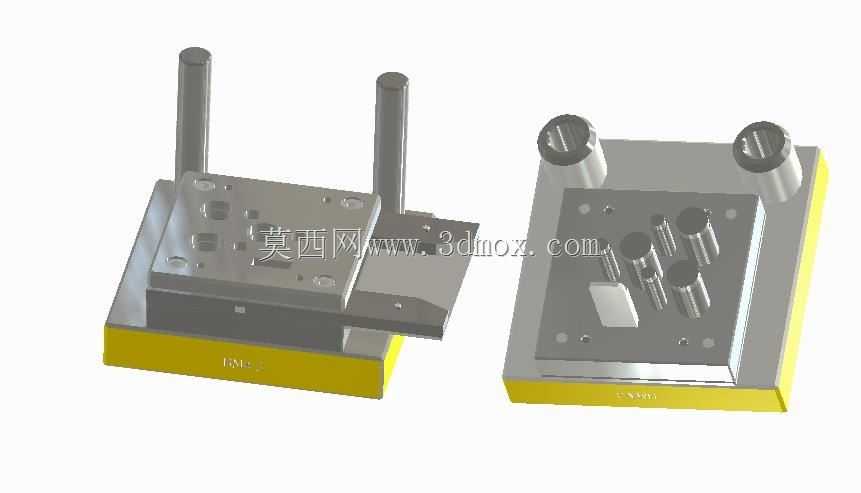

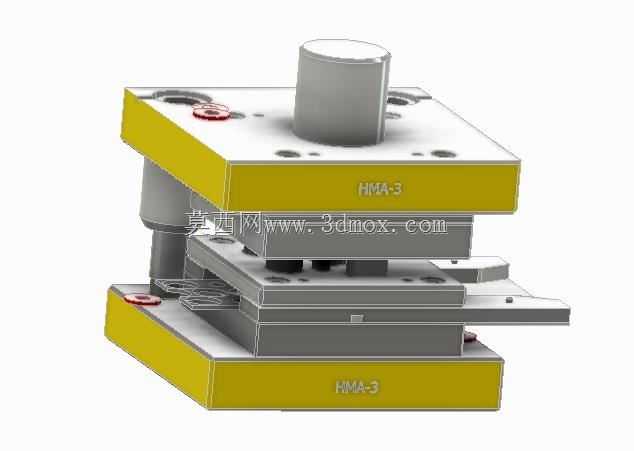

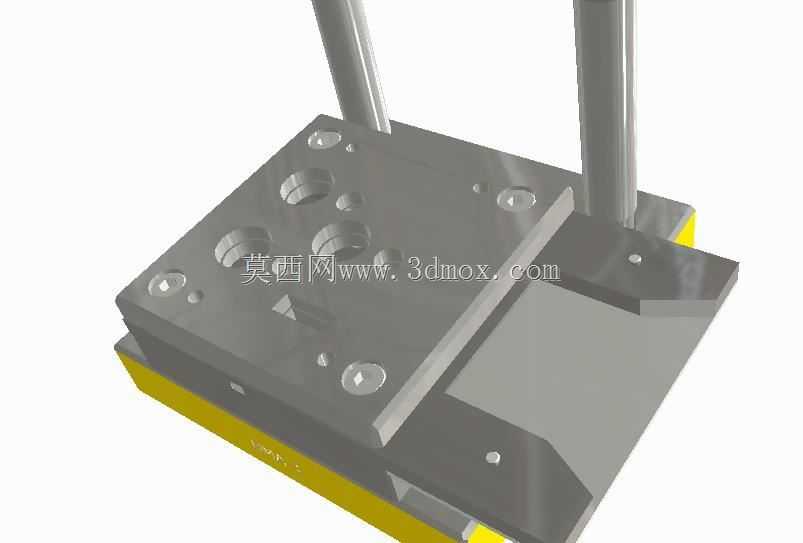

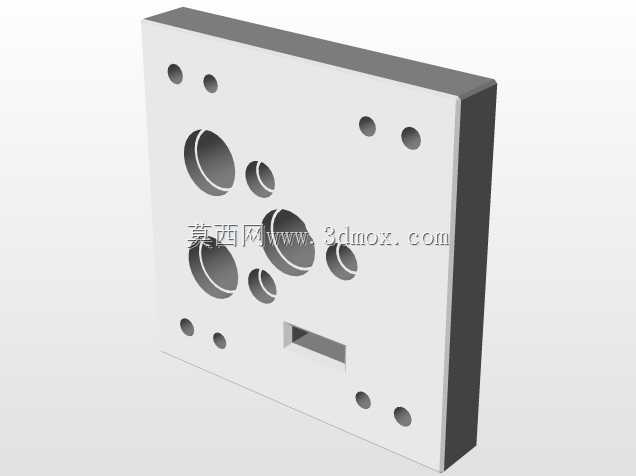

这套冲孔模具主要应用于五金冲压加工场景，适配常规机械式压力机的安装接口，可完成金属薄板类零件的多孔同步冲裁作业，在五金零部件量产、家电钣金加工、小型五金配件生产等场景中广泛使用，能够替代单孔逐次冲压的低效加工方式，一次合模即可完成板件上所有预设孔位的冲切成型，大幅提升钣金加工的生产效率与孔位精度一致性。从实际用途来看，该模具针对带异形缺口与多规格圆孔的平板类零件设计，可同时完成不同直径圆孔的冲裁与侧边异形缺口的冲切，避免多工序重复定位带来的位置偏差，冲裁后的孔壁光滑无毛刺，无需额外的孔口修磨工序，能直接满足后续装配的尺寸精度要求。在功能特性上，模具采用导柱导套的精准导向结构，上下模合模时的对位精度可达0.02mm级别，可有效避免冲头偏磨、啃模等异常问题，延长模具核心部件的使用寿命；卸料板采用弹性卸料结构，合模冲裁时可预先压紧待加工板材，防止板材受冲裁力作用发生翘曲变形，开模时可顺畅将板材从冲头上剥离，避免板材卡滞在模腔内部影响连续作业。设计思路上，该模具将不同直径的冲头按照零件孔位坐标排布在同一模座上，冲头采用快换式安装结构，单个冲头磨损后可单独拆卸更换，无需整体拆解模架，降低日常维护的时间成本；下模的凹模对应每个冲头位置设置匹配的落料孔，冲裁产生的废料可顺着落料孔直接排出模体下方，无需人工频繁清理模腔废料。外形尺寸与安装边界方面，模座采用标准方形模架设计，上下模座的安装孔位匹配常规16吨-25吨开式压力机的工作台安装尺寸，导柱分布在模座对角位置，合模行程内无外部结构干涉，模具整体闭合高度适配常规压力机的行程调节范围，无需额外加装垫块即可直接安装上机使用，模座边缘预留有压板固定位，可通过标准机床压板快速完成模具在机台工作台上的锁紧固定，安装调试流程简单便捷，适配中小批量五金零件的快速换产需求。
