食品级油品多袋式抛光过滤罐体结构

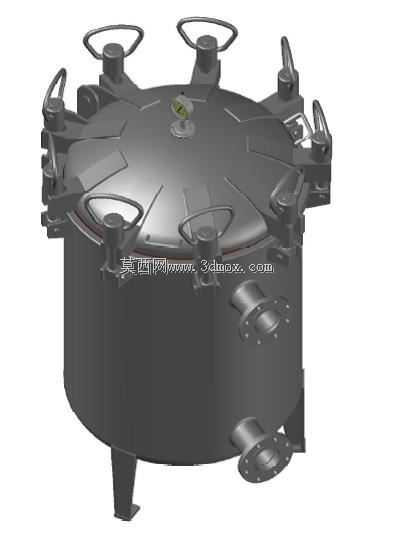

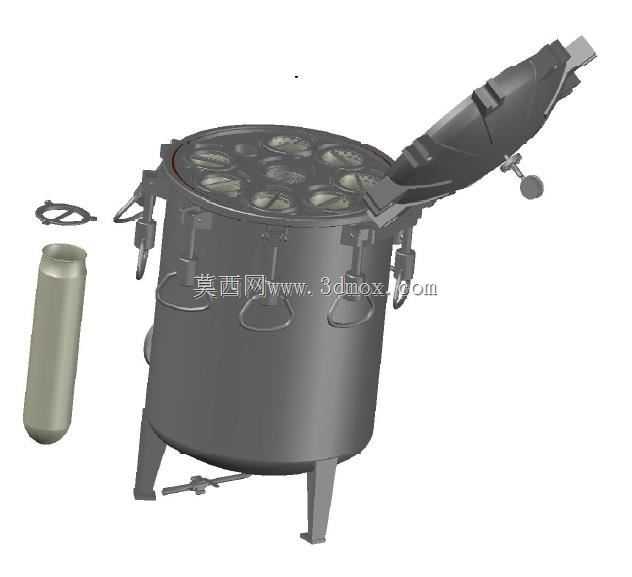

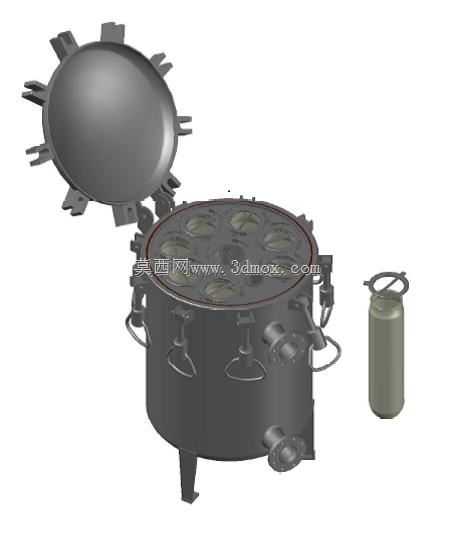

该过滤设备主要面向食品加工领域的食用油脂终端精滤场景，可适配植物油、动物油脂等物料的生产末端过滤工序，也可拓展用于乳品、饮品等对卫生等级有较高要求的流体物料净化环节，能够有效拦截流体中的细微杂质、残留絮状沉淀、加工过程混入的微小固体颗粒，保障成品流体的澄清度与卫生指标符合食品生产规范要求。设备整体采用立式承压罐体结构，筒体为等径直筒设计，底部采用锥底过渡搭配三个均匀分布的支腿作为支撑结构，支腿的安装孔位预留了足够的地面固定操作空间，安装时可根据生产线布局调整支腿固定位置，适配不同层高的车间安装需求，罐体侧面预留的两个法兰接口分别作为待滤物料的进料口与滤后清液的出料口，法兰的连接尺寸匹配常规食品级流体输送管道的通用规格，可直接与现有生产线管路对接，无需额外制作转接配件。罐体顶部采用快开式压盖结构，沿压盖周向均匀布置了多组快开锁紧吊环结构，无需借助大型拆装工具即可快速开启压盖，完成内部滤袋的更换与罐体内部的清洁作业，压盖与筒体的密封面做了高精度抛光处理，配合食品级密封件可保障承压状态下无渗漏，压盖中心位置设置了排气阀结构，可在进料初期快速排出罐内空气，避免气阻影响过滤效率。设计阶段充分考虑了食品生产的卫生要求，罐体所有与物料接触的内壁、压盖内侧、接口内壁均做了镜面抛光处理，不存在卫生死角，清洁时可快速冲洗无残留，避免物料积存滋生细菌；整体结构的受力经过校核，快开锁紧件的布置位置对应压盖的受力均匀点，承压状态下锁紧件受力均衡，不会出现局部应力过大导致的变形问题，支腿的承重能力匹配满罐状态下的总重量，保障设备运行过程中的稳定性。设备的整体外形尺寸适配常规食品生产车间的设备安装空间，罐体直径与高度的比例经过优化，既保障了内部足够的过滤面积，又不会占用过多的车间横向空间，进出料口的高度位置匹配常规流体输送管道的架设高度，安装时无需对现有管线做大幅度调整，可快速集成到现有生产线中。
