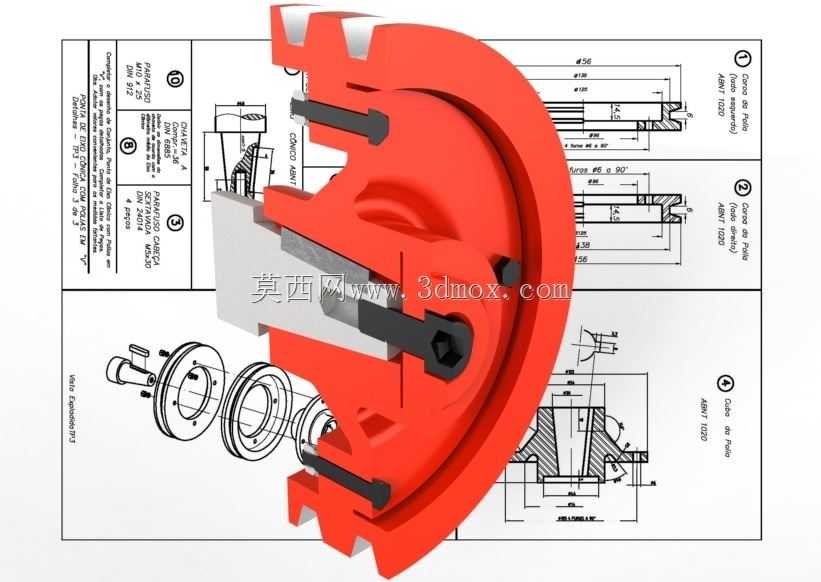

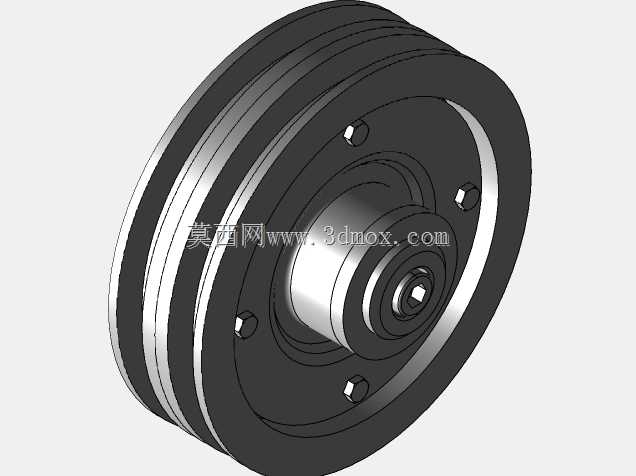

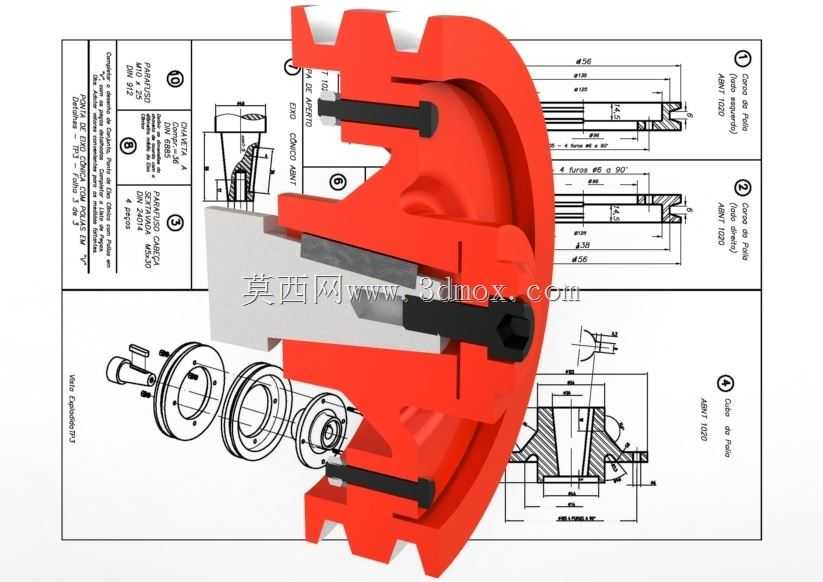

锥形钻孔V带轮结构设计展示

这款锥形钻孔V带轮是带传动系统中的核心执行部件，主要应用于工业生产设备的动力传递场景，覆盖轻工生产线、农业加工机械、中小型机床辅机、通用输送设备等多个领域的传动环节，承担着将动力源输出的扭矩通过V带摩擦传递至从动端的核心作用，可在多粉尘、常规温湿度的工业车间环境下长期稳定运行，适配常规包布V带的传动匹配需求。从功能特性来看，该V带轮采用多V型槽结构设计，可同时适配多根V带并行传动，能够有效分散单根带的负载，提升传动系统的整体承载能力，避免单根带失效导致的传动中断；轮体上的锥形钻孔结构并非简单的减重设计，一方面可以在保证轮体结构强度的前提下降低整体转动惯量，减少动力启动阶段的能量损耗，另一方面锥形孔的设计可配合锥面锁紧衬套实现快速安装定位，无需额外加工高精度的轴孔键槽，能够适配不同直径的动力输出轴，大幅降低现场安装的调整难度，同时锥面配合的自锁特性可避免带轮在高速运转过程中出现轴向窜动，提升传动的平稳性。在设计思路上，这款带轮的结构充分平衡了强度与轻量化需求，轮缘部分的V型槽严格遵循带轮的型面尺寸规范，槽角与槽深的匹配度经过反复校核，可保证V带嵌入后与槽面的接触面积达到最优状态，减少传动过程中的打滑损耗；轮辐部分采用辐板搭配钻孔的结构，替代传统的实心轮辐设计，在轮体高速旋转时可减少空气阻力带来的能耗，同时钻孔的分布经过动平衡校核，可避免轮体旋转时出现偏心振动，延长配套轴承的使用寿命；轮毂部分的加厚设计可提升与轴配合部位的结构强度，避免长期负载下出现轮毂开裂的问题。从安装边界来看，该带轮的轴向安装尺寸经过紧凑化设计，可适配安装空间较为局促的传动工位，轮缘的外径尺寸与槽数匹配对应功率段的传动需求，安装时只需保证带轮端面与动力轴的垂直度，配合锥套锁紧即可完成固定，日常维护时只需定期检查V带的张紧度与槽面磨损情况，无需对轮体本身进行复杂的养护操作。
