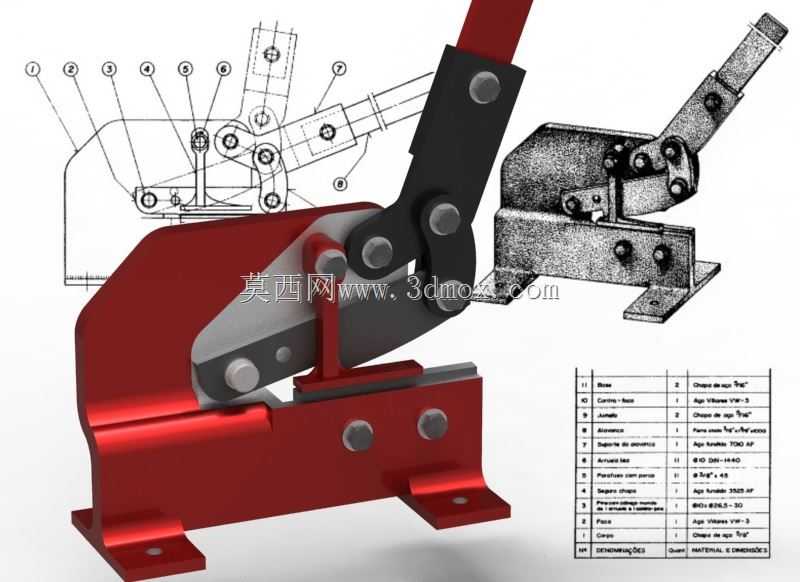

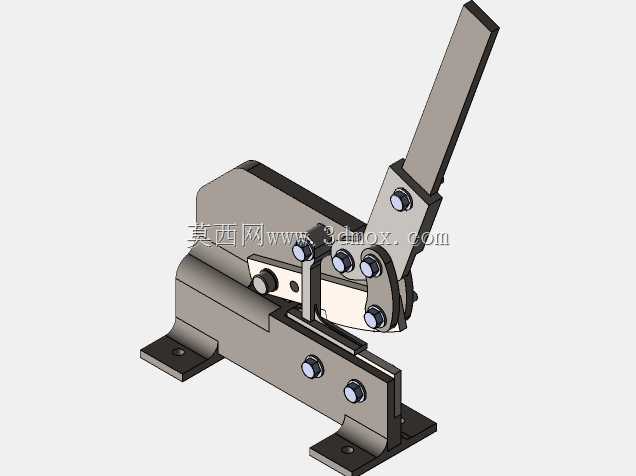

手动杠杆式台式薄板剪切工装结构

这款手动台式剪切设备主要面向小型五金加工、钣金维修、手工制作及教学实训场景，可对薄钢板、薄铝板、铜皮等常见金属薄板进行直线裁切作业，无需外接电源气源，仅依靠人力操作即可完成裁切，适合零散小批量的薄板下料需求，在街边五金维修铺、学校金工实训教室、小型五金加工作坊、模型制作工作室等场景中十分实用，能够替代大型剪板设备完成小尺寸薄板的裁切工作，避免动用大型设备造成的资源浪费，同时也能在无供电的户外临时作业场景下使用。设备采用杠杆增力的结构设计，通过多组铰接连杆将人手施加在操作手柄上的力进行多级放大，最终传递到裁切刃口处，让操作人员仅需施加较小的握力即可获得足够的裁切力，轻松剪断厚度范围内的金属板材；刃口采用平直对切的结构设计，裁切过程中板材受力均匀，裁切后的切口平整无明显毛刺，无需额外进行大量的修边处理，能够有效提升小批量下料的作业效率。设备整体为台式安装结构，底部带有带安装孔的固定支座，可通过螺栓将整机固定在工作台面或者专用支架上，安装时需保证底座与安装面完全贴合，避免作业过程中设备出现晃动影响裁切精度；操作手柄向上抬起时动刃随之抬起，可将待裁切板材送入刃口之间的定位区域，确认裁切位置后向下压下手柄即可完成一次裁切动作，操作逻辑简单直观，无需复杂培训即可快速上手。设计过程中充分考虑了手动作业的操作舒适度与结构耐用性，铰接转动部位均采用销轴连接，可定期加注润滑脂减小转动阻力，延长结构使用寿命；刃口部位采用可拆卸的设计，长期使用出现磨损后可单独拆卸修磨或者更换刃口，无需更换整机结构，有效降低长期使用的维护成本；整体结构紧凑，占用工作台面空间较小，闲置时也可直接放置在工位角落，不会占用过多的作业空间。设备的裁切宽度适配常见的小尺寸薄板下料需求，能够满足日常小型五金件制作、薄板修补、样板裁切等常见作业的尺寸要求，固定支座的安装孔位间距经过合理设计，适配多数常规工作台的安装条件，无需对现有工作台进行额外改造即可完成安装固定。
