棘轮式齿轮扳手结构设计方案

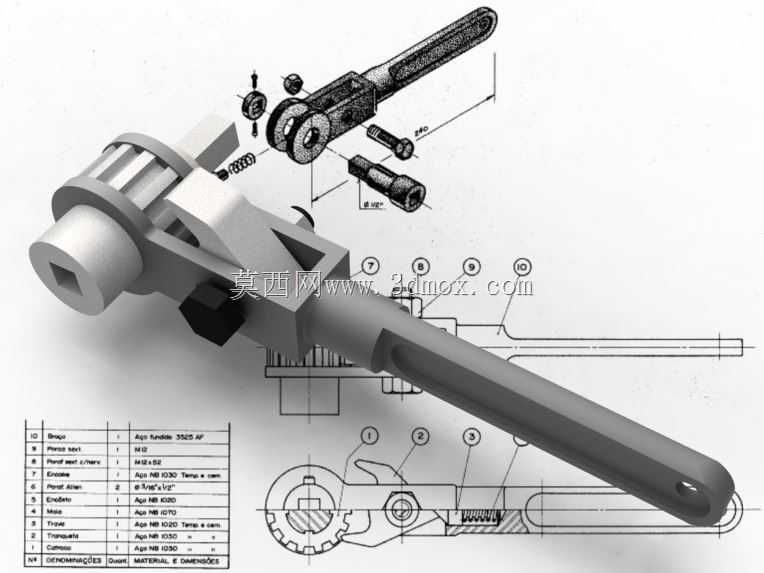

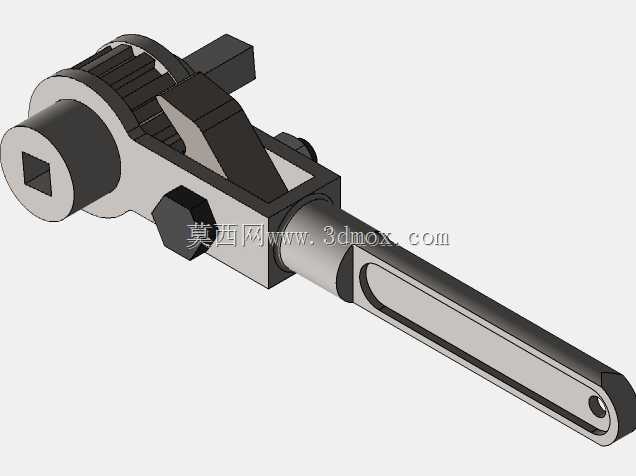

这款棘轮式齿轮扳手是面向机械装配、设备维保、五金拆装场景打造的手动紧固工具，核心解决传统开口扳手、梅花扳手作业时需要反复脱开套合螺栓、狭小空间操作受限的痛点，可广泛应用于汽修维保、生产线装配、家用五金拆装、机电设备检修等多个作业场景，尤其适合操作空间局促、螺栓排布密集的工位使用，能大幅降低作业者的操作强度，提升紧固与拆卸作业的效率。从功能特性来看，这款扳手依托内置的棘轮棘爪啮合结构实现单向锁止传动，作业时无需将扳手头从螺栓上完全脱出，仅通过小角度往复摆动手柄即可完成螺栓的拧紧或旋松操作，头部设置的换向结构可快速切换旋向，无需将扳手翻面即可在拧紧、松脱两种作业状态间切换，适配不同的作业需求。手柄采用符合人体工学的长杆造型，在合理范围内放大操作力矩，降低作业时的手部施力强度，同时杆身做了防滑适配设计，沾附少量油污时也能保持稳定握持，避免施力过程中打滑脱手。从设计思路层面，这款扳手的结构采用模块化拆分设计，整体由扳手头基体、棘轮齿轮、棘爪、弹簧、换向拨块、手柄、套筒接杆几个核心部件组成，各部件间通过销轴、卡槽实现定位装配，既保证了传动结构的啮合精度，也兼顾了后期维护的便捷性，当棘爪或棘轮齿出现磨损时，可快速拆解更换易损部件，延长工具整体使用寿命。内部棘轮齿采用均匀排布的渐开线齿形，保证棘爪与棘轮啮合时的受力均匀，避免局部应力集中导致的齿面崩损，弹簧的弹力经过匹配调校，既可以保证棘爪与棘轮齿的可靠啮合，不会在大扭矩施力时出现跳齿打滑，也不会因弹力过大导致换向操作卡滞。在外形尺寸与安装边界上，这款扳手的头部径向尺寸做了紧凑化设计，可伸入深度较浅、空间狭窄的螺栓安装位，不会与周边相邻的零部件发生干涉；手柄长度经过力矩匹配设计，既满足常规M6-M16规格螺栓的紧固力矩需求，也不会因杆身过长导致施力时超出螺栓的许用扭矩造成螺纹滑丝；配套的可替换套筒接杆可适配不同规格的外六角螺栓，拓展了扳手的适用范围，接杆与扳手头的连接采用标准方榫接口，可与同规格的常规套筒通用互换，无需额外采购特殊规格配件。整体结构的装配公差经过合理匹配，各转动部件间预留了合适的活动间隙，即使在沾附少量金属碎屑、灰尘的作业环境下，也能保持棘轮机构的灵活转动，不会出现卡滞抱死的情况。
