重型管子台虎钳夹持工具结构设计

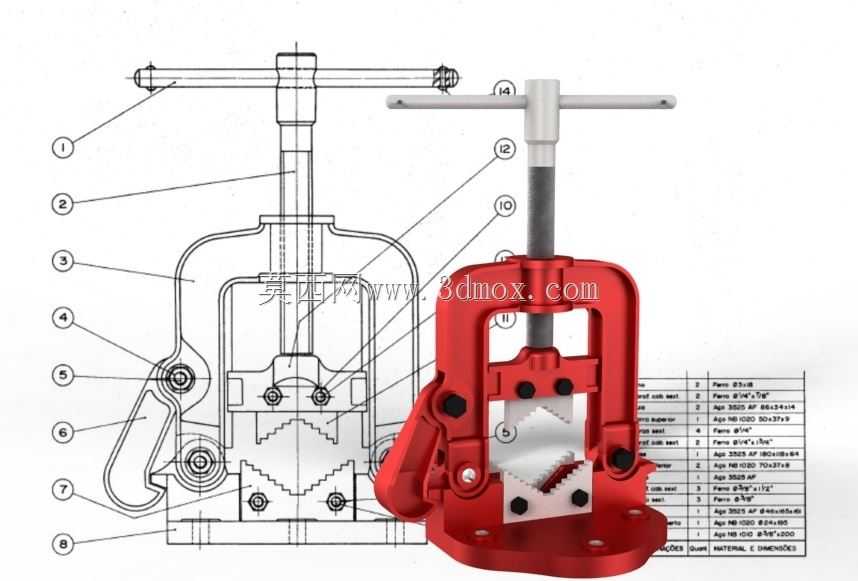

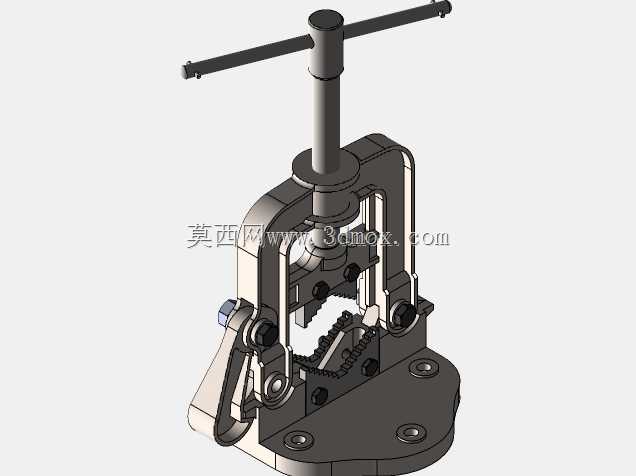

这款重型管子夹持工具是管道安装、五金维修、水暖施工作业场景中不可或缺的手动夹持器具，主要用于在金属管材切割、套丝、铰孔、坡口加工、管件对接装配等工序中牢牢固定不同管径的圆形管材，避免管材在加工受力时出现转动、位移或打滑问题，大幅提升管道加工作业的稳定性与操作精度，降低作业过程中的安全隐患。从功能特性来看，该工具采用梯形丝杠传动的下压夹紧结构，顶部设置T型加长操作手柄，操作人员施加较小的周向力即可通过丝杠的力矩放大作用输出极强的夹紧力；钳口部分采用带锯齿形咬合齿的V型对夹结构，上下钳口的齿形经过针对性设计，咬合深度适中，既可以在夹持时增大与管材外壁的摩擦力，保证大扭矩加工工况下管材不发生转动，又不会过度咬入管材外壁造成管壁变形或表面损伤，适配多种规格的镀锌钢管、无缝钢管、PPR衬塑钢管等常见管材。在设计思路上，整体采用框架式铸钢主体结构，主体承力部位做了加厚加强处理，能够承受套丝、切割等工序带来的大扭矩冲击载荷，长期使用不易出现框架开裂、变形问题；夹紧丝杠配套耐磨铜质传动螺母，有效降低反复开合操作带来的磨损，延长工具的整体使用寿命；侧边设置快速释放扳杆，无需全程转动手柄即可快速调整钳口开合度，在频繁更换不同管径管材的作业场景下能够有效减少空行程操作时间，提升作业效率。从安装边界与尺寸设计来看，工具底座设置了多个对称分布的固定安装孔，可通过螺栓将整体牢固固定在钢制工作台、木质钳工台或者移动式施工支架上，安装孔位的间距适配市面上绝大多数常规钳工台的预留安装尺寸，无需额外打孔改造即可完成装配；整体外形尺寸经过优化，在保证最大夹持管径覆盖范围的前提下，尽可能压缩了横向与纵向的占用空间，不会在工作台面上占用过多操作区域，同时整体重心落在底座安装面的几何中心位置，夹持大尺寸重型管材时不会出现重心偏移、倾翻的问题。钳身的活动部位都预留了足够的操作间隙，转动T型手柄时不会与钳身框架发生干涉，侧边的释放扳杆操作位置符合人体工程学设计，操作人员站在常规作业位置无需过度俯身即可触达扳杆完成快速开合操作，长时间作业也不易产生操作疲劳。
