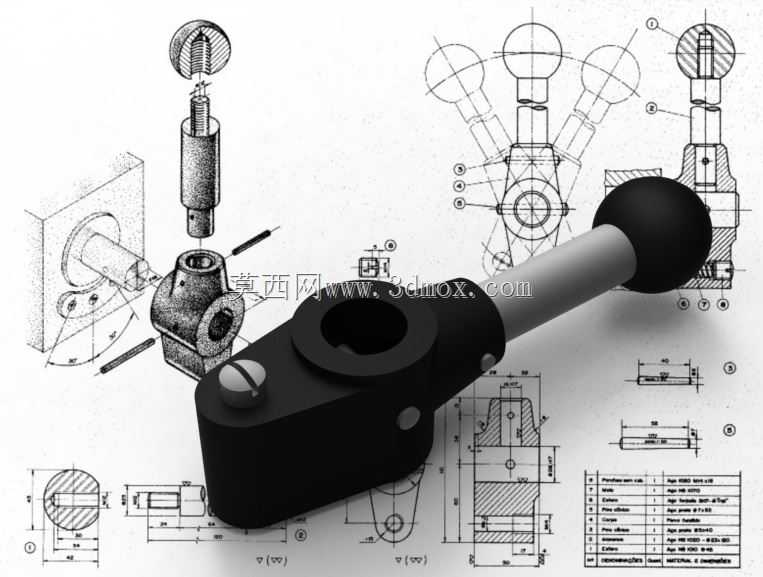

工业设备球头式手动操纵杆结构设计

这款手动操纵杆是工业设备操控系统中常用的手动执行部件，广泛应用于各类中小型机床、工程机械操作台、液压阀组控制单元、工业输送线操控工位等场景，是操作人员向设备传递动作指令、切换设备运行状态、调节执行机构动作方向的核心人机交互部件，在设备的手动操作模式下承担着指令输入的关键作用，能够让操作人员直观、便捷地完成设备的启停切换、方向调整、档位切换等操作，适配需要人工介入调整运行状态的各类工业作业场景。

从功能特性来看，该操纵杆采用球头式握持设计，球形操作头贴合人手握持的曲面形态，操作时手掌能够完全贴合握头表面，长时间操作不易产生手部疲劳，握持施力时受力均匀，能够精准传递操作人员的扳动、旋转动作指令。杆身与基座连接部位采用转轴式铰接结构，可实现多方向的扳动操作，同时基座内部设置有定位锁紧结构，当操纵杆扳动到指定档位位置时，内部的定位销与卡位结构配合，能够稳定保持当前操作位置，避免设备运行过程中因振动导致操纵杆移位，保障设备运行状态的稳定性。基座侧面设置有锁紧调节旋钮，可根据实际使用需求调整操纵杆的扳动阻尼，既可以调整为轻量扳动的快速操作模式，适配需要频繁切换操作状态的工位，也可以调整为高阻尼的锁紧模式，适配固定档位长时间运行的作业场景。

在设计思路上，该操纵杆优先考虑人机交互的操作便利性与结构运行的可靠性，整体结构采用模块化拆分设计，将握持端、传动杆、铰接基座、定位机构、锁紧部件拆分为独立的加工单元，每个部件都可单独加工、单独更换，降低后期维护的成本。铰接部位采用耐磨衬套结构，减少长期扳动操作带来的结构磨损，延长部件的整体使用寿命。安装基座采用带安装孔的座体设计，可直接通过螺栓固定在设备操作台的安装平面上，不需要额外设计复杂的适配安装结构，适配多数工业设备操作台的安装标准。

从外形尺寸与安装边界来看，该操纵杆整体结构紧凑，球头握持端直径适配成年人手掌握持尺寸，杆身长度经过力学优化，扳动时操作人员仅需施加较小的力即可带动内部控制机构动作，符合手动操作部件的施力力矩设计要求。基座的安装孔位间距符合通用工业操作台的安装孔位标准，安装时不需要对原有操作台进行额外的打孔改造，扳动过程中杆身的活动范围经过限位设计，不会与操作台周边的其他按钮、操控部件产生干涉，能够适配多数设备操作台的安装空间要求，可直接替换同类型的老旧操纵杆部件，也可作为新设备的操控部件直接集成到操控系统中。
