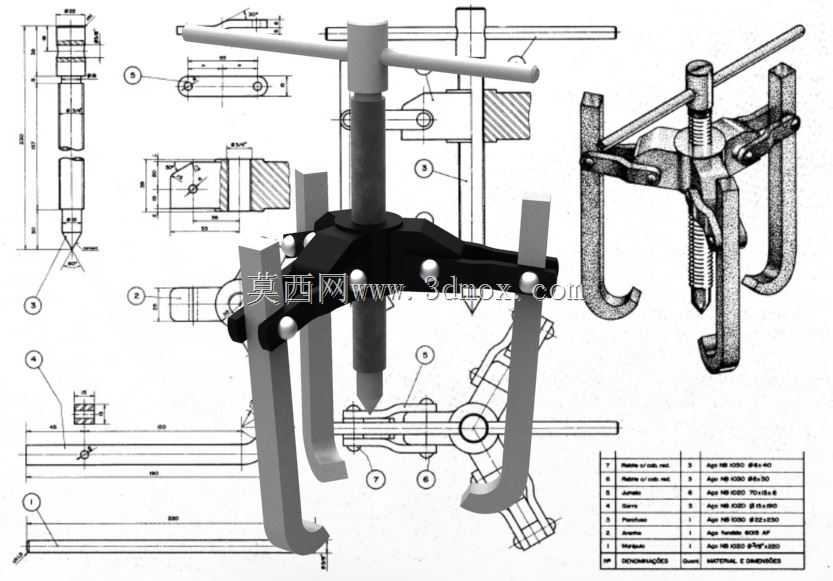

三爪式手动拉拔拆卸工具结构设计

这款三爪式手动拉拔工具是机械维修领域极为常用的手动拆卸器具，广泛应用于设备维保、机械装配、汽修机修等各类作业场景，核心用途是完成过盈配合装配件的无损拆卸，常见作业对象包括轴承、皮带轮、齿轮、联轴器等紧配套装在轴端的零部件，能够在不损伤轴体与待拆零件的前提下，平稳施加轴向拉拔力，将紧配件从安装位置平稳脱出，避免传统敲击拆卸带来的零件变形、轴端损伤、装配精度破坏等问题。

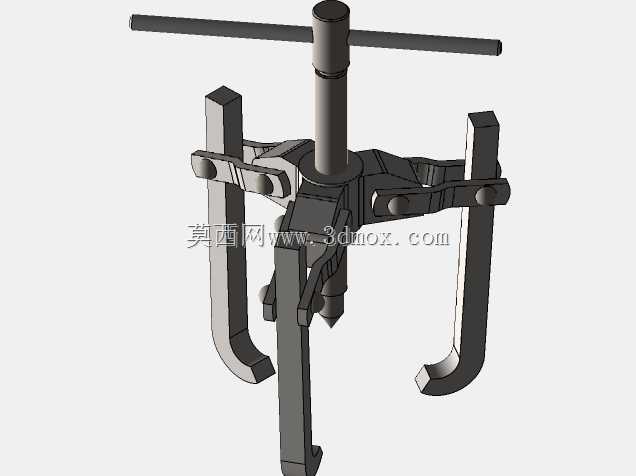

从功能特性来看，该工具采用三爪同步联动的结构设计，三个拉爪可沿中心螺杆的径向同步开合调整，能够适配不同直径的待拆卸零件，拉爪端部的弯钩结构可牢固勾住待拆零件的背面受力边沿，避免拉拔过程中滑脱；中心位置的传动螺杆采用梯形螺纹传动，具备传动效率适中、自锁性强的特点，转动顶部的T型手柄时，螺杆可沿轴向平稳进给，螺杆端部的顶尖可牢牢顶在轴端的中心定位孔处，保证拉拔过程中受力始终沿轴的中心线方向，不会出现偏载歪斜的情况，受力均匀稳定，既能够保障拆卸作业的安全性，也能避免偏载带来的零件卡滞、损伤问题。

在设计思路上，这款工具充分考虑了手动作业的操作便利性与结构可靠性，整体采用对称式结构布局，三个拉爪沿中心圆周120度均匀分布，保障三个受力点的载荷均匀分配，避免单爪过载变形；T型加长手柄的设计能够在手动转动时提供足够的力臂，操作人员无需借助额外加力杆即可输出足够的拉拔力，同时手柄的长度经过合理设计，避免力臂过长导致螺杆过载变形或螺纹滑牙；拉爪与中心架体的铰接结构经过优化，拉爪可在一定角度范围内摆动，既能够适配不同厚度的待拆零件边沿，也能在拉爪勾合时自动贴合零件受力面，减少应力集中。

从外形尺寸与安装边界来看，该工具整体为立式紧凑结构，闭合状态下整体外径较小，可伸入空间相对狭窄的设备内部作业，最大张开行程可覆盖常规中小型机械的常用轴承、皮带轮拆卸尺寸，中心螺杆的有效进给行程满足常规轴端配件的拆卸脱出距离需求，整体结构无外凸的尖锐棱角，在狭小空间内操作时不易磕碰周边零部件；作业时仅需保证轴端中心有可供顶尖定位的平面或中心孔，待拆零件背面有可供拉爪勾持的边沿即可完成装夹，无需额外的安装固定空间，适配绝大多数常规机械设备的轴类零件拆卸场景，无论是车间内的设备定检维保，还是户外的设备应急抢修，都能够快速装夹使用，无需额外动力源，完全依靠手动操作即可完成拆卸作业，是机修作业中不可或缺的基础实用工具。
