两爪螺旋式机械拔轮拉出工具

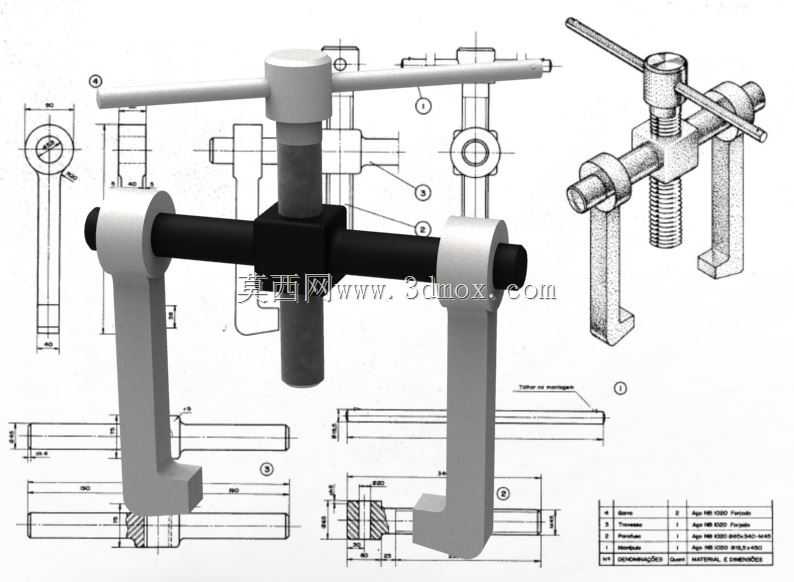

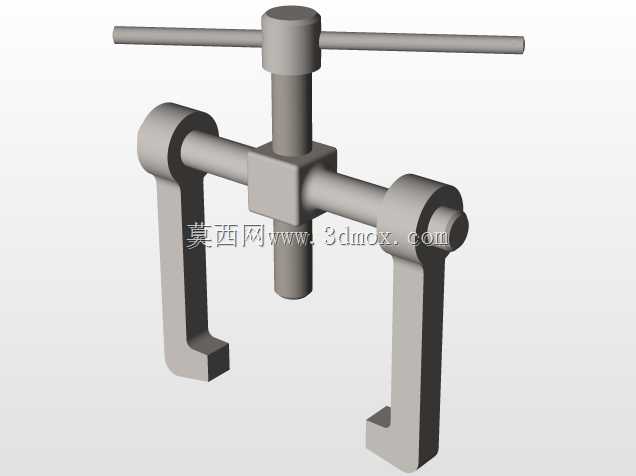

这款两爪螺旋式拔出工具是设备检修、机械装配场景中极为常用的手动拆装器具，主要用于过盈配合零部件的无损伤拆卸作业，常见于工厂机修工位、设备运维班组、五金维修门店等场景，可适配轴承、皮带轮、轴套、齿轮等多种套设在轴端的零部件拆卸需求，能有效避免传统敲击拆卸带来的轴件变形、零件崩裂、配合面损伤等问题，大幅降低拆装作业的零件报废率。从功能设计来看，该工具采用中心螺旋施力的结构逻辑，核心受力部件为中部的梯形螺纹传动副，转动顶部的T型手柄时，中心螺杆会沿轴向平稳进给，将顶持力垂直作用在待拆轴的端面，两侧对称布置的勾爪则牢牢扣住待拆卸零件的背面受力边，随着螺杆持续进给，勾爪会带动待拆零件沿轴向缓慢退出轴体，整个施力过程线性可控，作业人员可根据零件配合的松紧程度灵活调整转动力度，不会出现冲击力导致的零件偏移或轴端损伤。设计思路上充分考虑了手动作业的实用性与通用性，两侧勾爪采用铰接式连接结构，可绕中部横梁的连接轴小幅转动，能够自适应不同直径尺寸的待拆零件，勾爪的工作段采用L型弯折设计，勾持端面做了加厚处理，避免受力时出现勾爪变形、滑脱的问题；中部的滑动横梁可沿中心主体的横向杆调整跨度，适配不同外径的零件拆卸需求，无需额外更换配件即可覆盖一定尺寸范围内的拆装作业。从安装与作业边界来看，该工具整体为纯机械结构，无需外接动力源，作业时仅需保证中心螺杆的顶持端与待拆轴的端面中心对齐，两侧勾爪对称扣住待拆零件的受力位置即可开展作业，整体结构紧凑，单人即可完成操作，在空间受限的设备内部拆装场景中也能灵活使用；勾爪的有效勾持深度、横梁的最大可调跨度、中心螺杆的最大进给行程经过合理匹配，能够满足常规中小型机械零部件的拆卸需求，受力部件均采用刚性结构设计，作业时的形变量控制在极小范围内，保证施力的稳定性与拆卸过程的同轴度，避免拆卸过程中零件偏斜卡滞。相较于三爪拉马，该两爪结构的勾爪可调整角度更大，能够适配部分背面有遮挡、无法实现三爪均匀扣合的特殊零件拆卸场景，适用范围更广，整体结构简单可靠，维护成本极低，是机械维修领域不可或缺的基础手动工具。
