外螺纹快插式气动管路连接接头

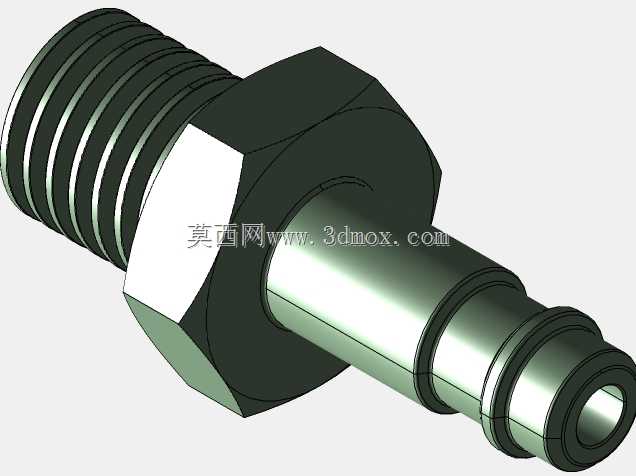

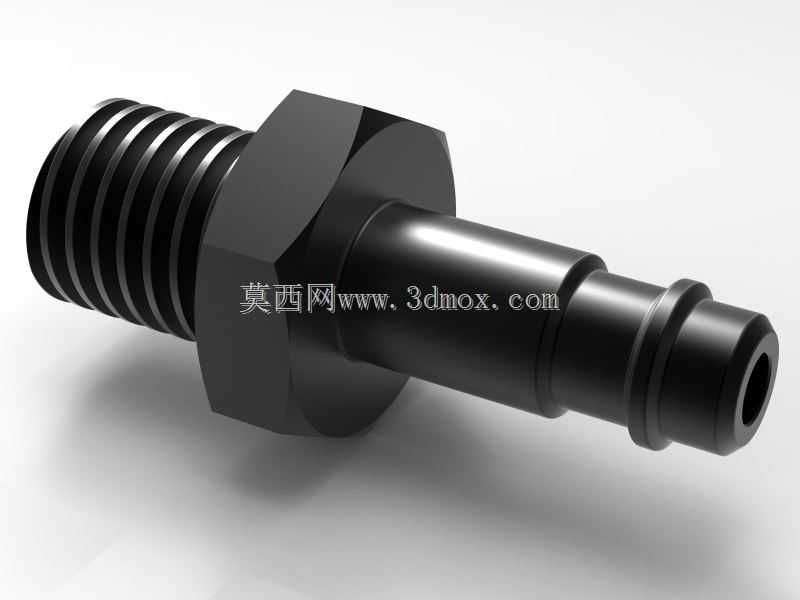

这款外螺纹快插式接头是气动管路系统、低压流体输送场景中常用的基础连接元件，主要应用在工业自动化生产线气动回路、小型设备气路排布、实验室低压气路搭建、小型液压辅助回路等场景中，承担着刚性管路与柔性软管之间的转接连通作用，能够在不借助额外辅助工具的前提下快速完成管路对接，大幅降低气路组装、日常维护、管路改线的操作耗时。从实际使用功能来看，该接头一端采用标准外螺纹结构，可直接拧入带有对应内螺纹的阀块、气缸气口、设备壳体预留接口上，中部设计有六角拧动台，能够适配普通活动扳手、开口扳手的夹持需求，安装时可以施加足够的拧紧力矩，保证螺纹连接的密封性，避免出现流体泄漏的问题；另一端为阶梯式快插竹节结构，搭配两道环形止退凸棱，插入对应内径的柔性气动软管后，凸棱会嵌入软管内壁形成可靠的轴向限位，即使管路存在一定幅度的拉扯、设备运行产生小幅振动，也不会出现软管脱落的情况，配合管卡使用时可承受1MPa以内的工作压力，满足常规气动系统的压力使用需求。在设计思路上，这款接头优先平衡了连接可靠性与操作便捷性，整体采用同轴回转体结构，所有阶梯轴段保持严格的同轴度要求，避免安装后出现管路偏斜、局部应力集中的问题；螺纹段与六角台之间设计有退刀槽结构，既能够保证螺纹加工的完整性，也可以在接头拧紧时为端面密封垫片预留安装空间，进一步提升连接位置的密封性能；快插端的端部做了小角度倒角处理，能够在插入软管时起到导向作用，降低软管插接的阻力，避免硬切的直角边缘割伤软管内壁造成密封失效。从安装边界尺寸来看，接头整体轴向长度紧凑，六角台的对边尺寸符合常规手动工具的夹持规格，螺纹段长度适配常规设备壳体、阀块的内螺纹深度，快插端的有效插接长度能够保证软管插入后有足够的接触密封面积，安装后不会占用过多的管路排布空间，即使在密集排布的气路组中也能顺利完成安装操作，不会和相邻的接头、管路产生安装干涉。接头内部为等径通流设计，流道没有突然的截面变化，能够降低流体通过时的局部压力损失，保证气路、低压液路输送的稳定性，表面做了发黑防锈处理，能够适应车间内潮湿、存在少量切削液飞溅的工作环境，延长元件的实际使用寿命。
