承插式圆杆连接开口销接头结构

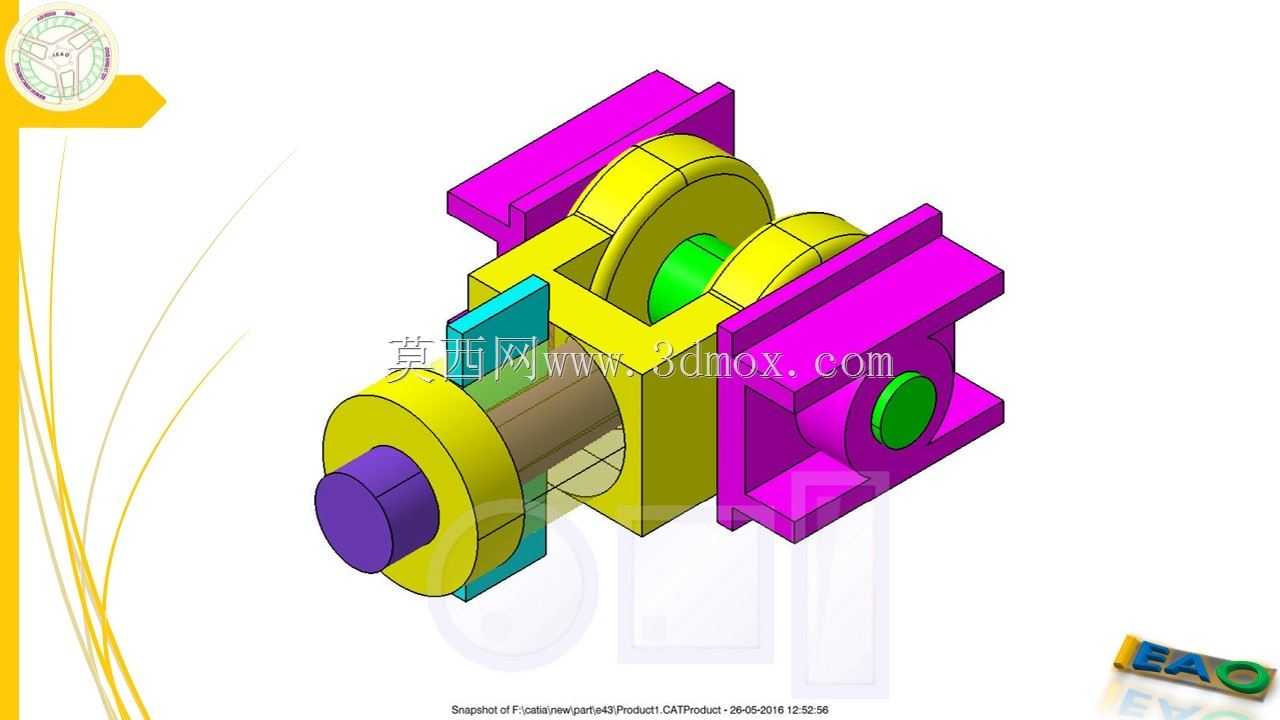

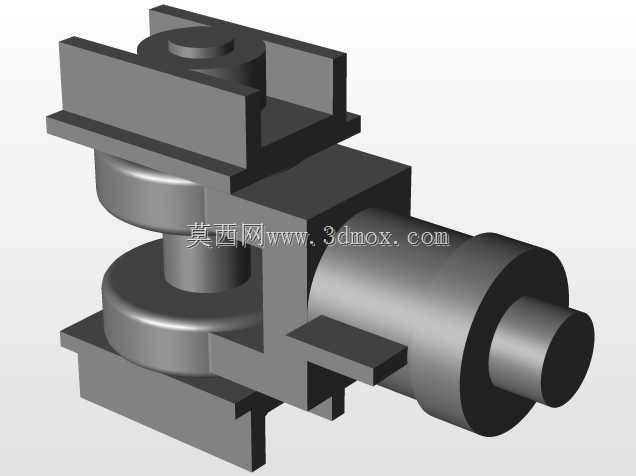

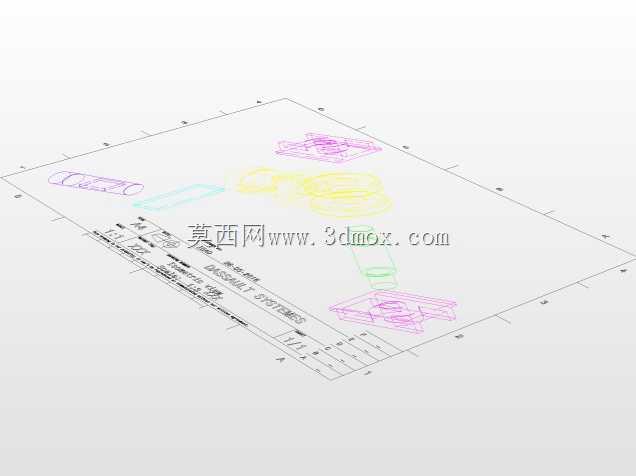

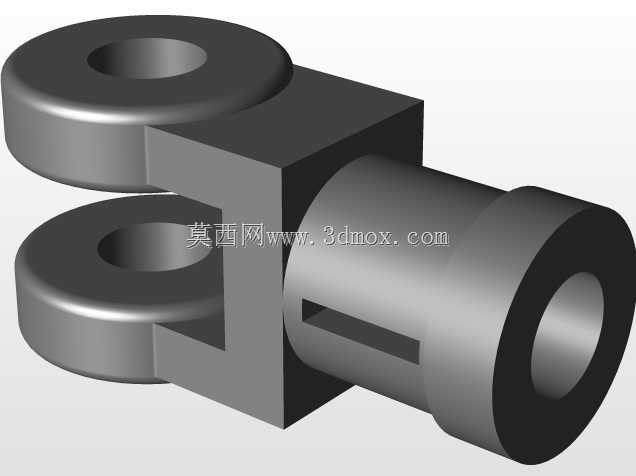

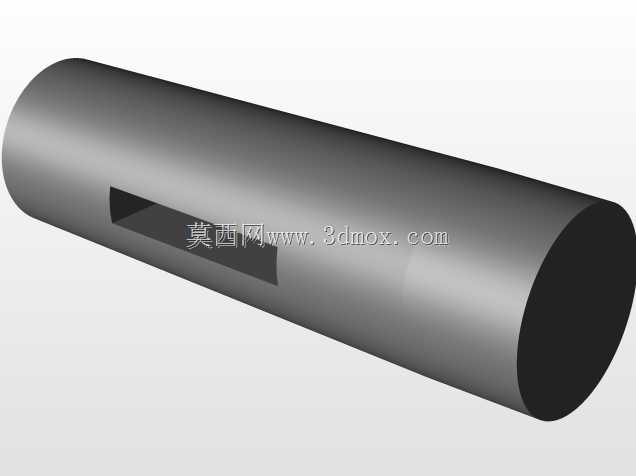

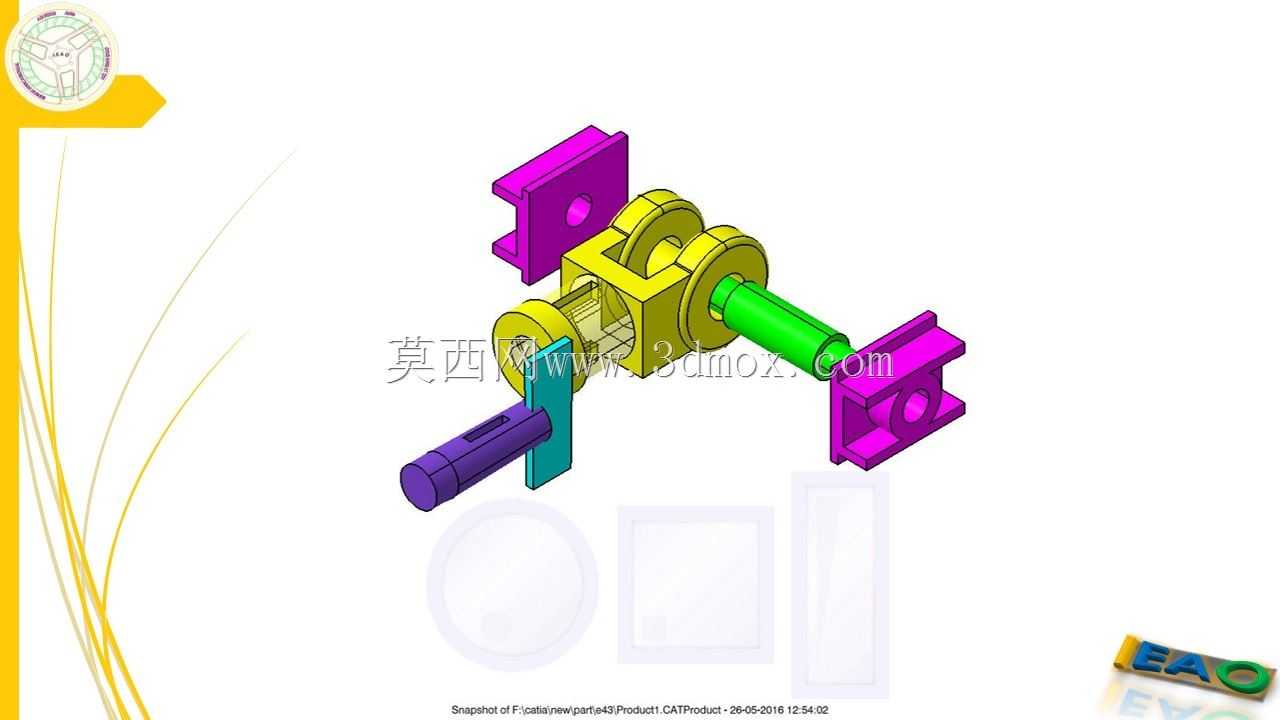

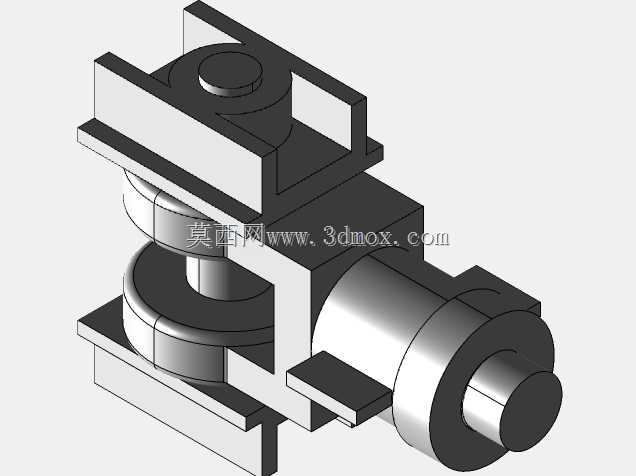

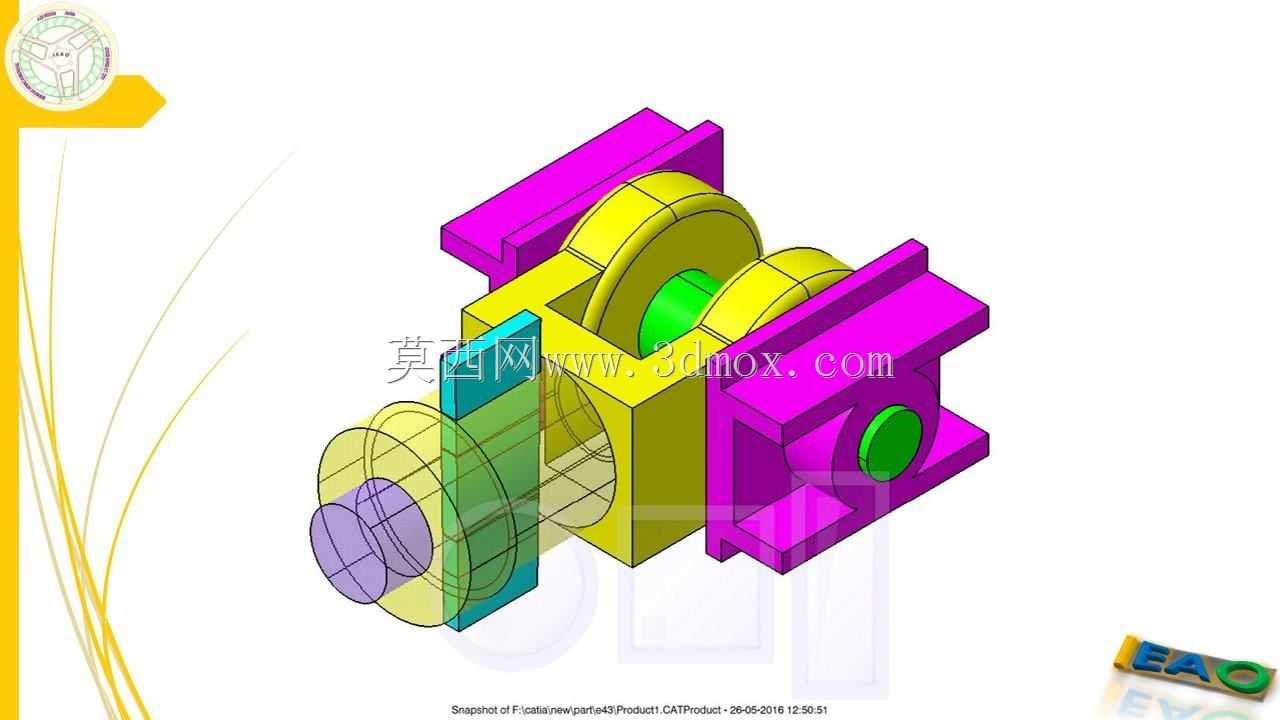

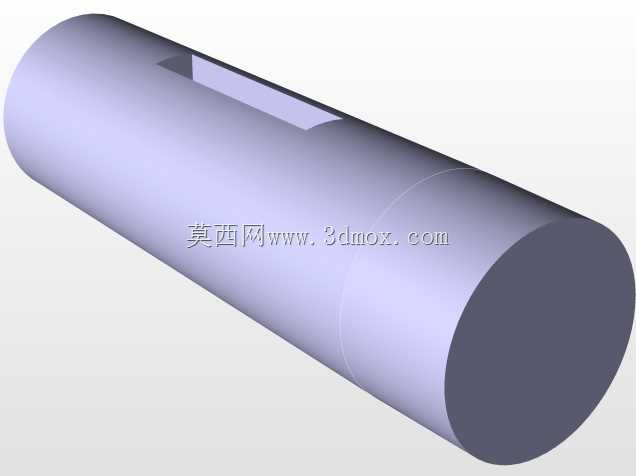

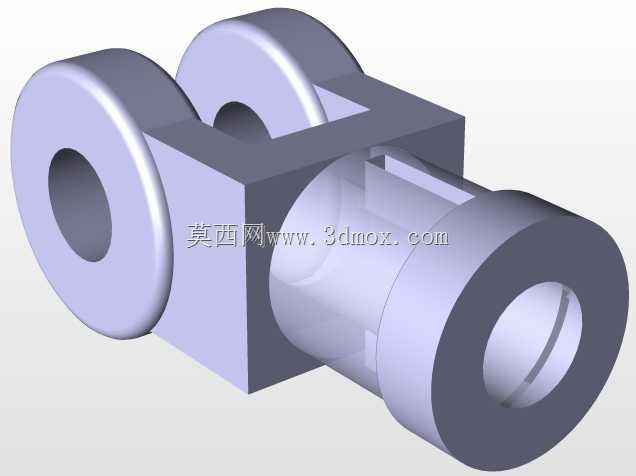

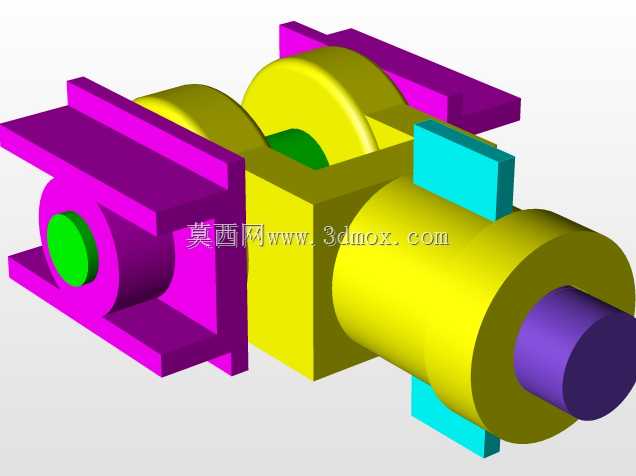

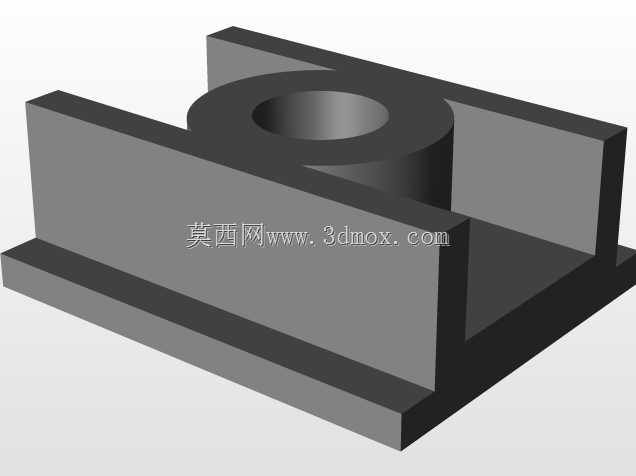

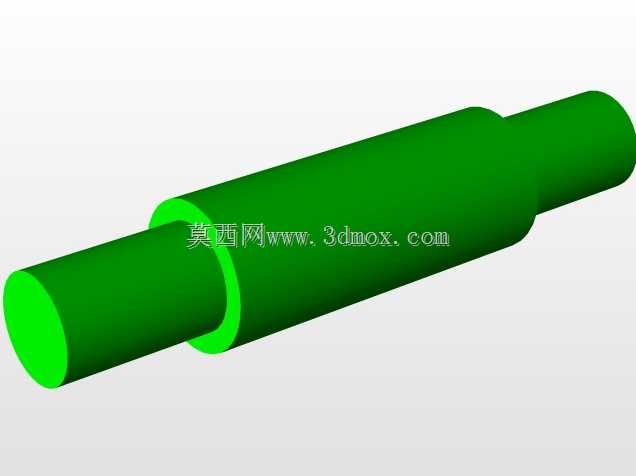

该承插式开口销接头主要应用于各类需要实现圆杆类构件快速装拆、可靠连接的机械传动、工装夹具、轻型输送设备以及农用机械杆件连接场景，在需要频繁拆解维护的杆件铰接、轴向定位连接环节中尤为适用，能够在不借助复杂工装的前提下完成两根圆杆的轴向锁定，同时可承受一定的轴向拉力与径向剪切载荷，适配中等载荷下的杆件连接需求。从功能特性来看，该接头采用承插配合的结构逻辑，其中一根杆件的连接端加工为扩径套筒结构，套筒内壁与另一根杆件的插端口部采用间隙配合设计，既保证插接过程的顺畅性，又能控制配合间隙避免连接后出现过大的径向晃动；插端口部与套筒对应位置加工有同轴的径向销孔，开口销穿过销孔后张开尾部，即可实现两根杆件的轴向锁定，防止杆件受轴向力时出现脱开情况，同时开口销的弹性特性可在设备运行产生小幅振动时保持锁定状态，避免销件自行脱出。在设计思路上，该结构优先考虑了装拆便捷性与连接可靠性的平衡，套筒端部设置有定位凸缘，可在插接时快速到位，无需额外测量插接深度；销孔位置经过受力校核，设置在套筒与插端配合段的中部位置，既保证销件承受的剪切力均匀分布，又避免销孔过于靠近端部导致套筒壁强度不足；接头的分体式结构将承力部分与锁定部分分离，套筒与杆身采用一体化加工减少应力集中点，开口销作为标准易损件可单独更换，降低后期维护成本。从外形尺寸与安装边界来看，该接头整体沿杆件轴向呈对称布局，套筒段外径为对应连接杆径的1.6倍，保证套筒壁有足够的厚度承受径向载荷，插端的配合段长度为杆径的2.2倍，提供足够的配合接触面积分散挤压应力；两侧的安装法兰板为对称布置的平板结构，法兰上预留有安装固定孔，可在需要时将接头整体固定在设备机架上，安装时仅需保证两根待连接杆件的同轴度误差在配合间隙允许范围内，将插端推入套筒至定位凸缘贴合，对齐销孔后穿入开口销并掰开尾部即可完成安装，整个安装过程无需螺纹拧紧、焊接等复杂工序，适配现场快速装配、应急维修等多种作业场景，同时该接头的剖分结构可清晰展示内部配合关系，也可作为机械原理教学中销连接、承插连接结构的演示教具，帮助理解可拆卸机械连接的设计逻辑与受力特点。
