小型农用牵引式双轮货运拖斗结构设计

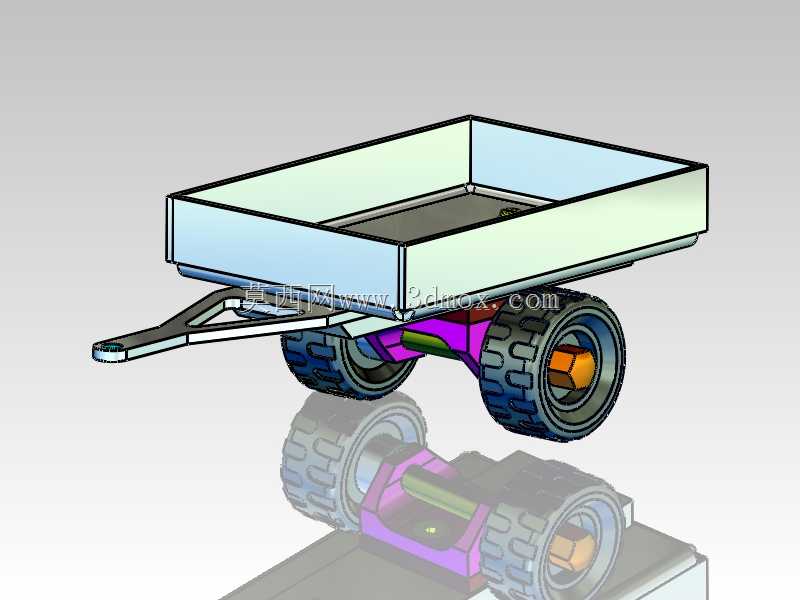

这款牵引式拖斗主要适配小型农用拖拉机，广泛应用于丘陵山地零散农田作业、乡村短途农资转运、农家院落零散物料搬运场景，可装载袋装化肥、收获的粮食果蔬、小型农具、建筑砂石散料等多种货物，解决农村区域窄路通行场景下大宗物料人力转运效率低的痛点，也可适配厂区内部轻型物料周转、园林作业绿植与工具转运等非农业场景，适配低速牵引作业的使用需求。拖斗采用开放式矩形浅斗仓设计，斗仓边缘做外翻折边强化结构，避免装载散料时出现撒漏，同时提升仓体边缘抗磕碰变形能力，斗仓底板做加厚承托设计，可均匀分散装载货物的重量，避免长期重载出现底板凹陷变形。牵引连接端采用三角加强型牵引臂结构，牵引臂与斗仓主体的连接位置设置多组三角加强筋，分散牵引过程中产生的拉扯与扭转应力，牵引端头设置标准牵引销孔，可与对应规格拖拉机的牵引挂接结构快速对接，挂接后转动自由度充足，可适配田间非铺装路面的起伏、转向角度变化，避免牵引部位出现卡滞或应力断裂。行走部分采用双轮单轴布局，轮距设置适配农村常见机耕道、乡村小路的通行宽度，轮胎选用大花纹深沟槽的越野型轮胎，在泥泞、松软土路作业时可提供足够抓地力，避免打滑陷车，轮轴与斗仓底部的连接位置设置承重悬架结构，可缓冲路面颠簸带来的冲击，减少颠簸对斗仓结构和装载货物的损伤。设计过程中优先考虑结构耐用性与维护便捷性，所有受力部位均做应力强化处理，轮轴、牵引臂等易损部件采用标准化通用尺寸，后期维修更换配件成本更低，斗仓内部无多余凸起结构，卸货时清理残留物料更便捷，整体外形尺寸紧凑，转向半径小，在狭窄的田埂、院落通道内也可灵活通行，安装边界适配多数15-30马力小型拖拉机的牵引接口，无需额外改装即可直接挂接使用，空载状态下整体重量较轻，不会过度增加拖拉机的牵引负载，重载状态下重心偏低，行驶过程中不易出现侧翻风险，斗仓尾部预留可拓展的挡板安装位，可根据装载需求加装加高挡板，提升散料装载容积，适配不同类型货物的转运需求。
