法兰式液压管路Y型除污过滤装置

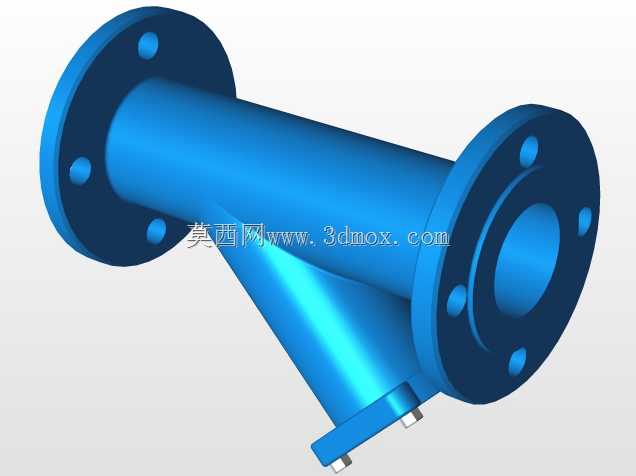

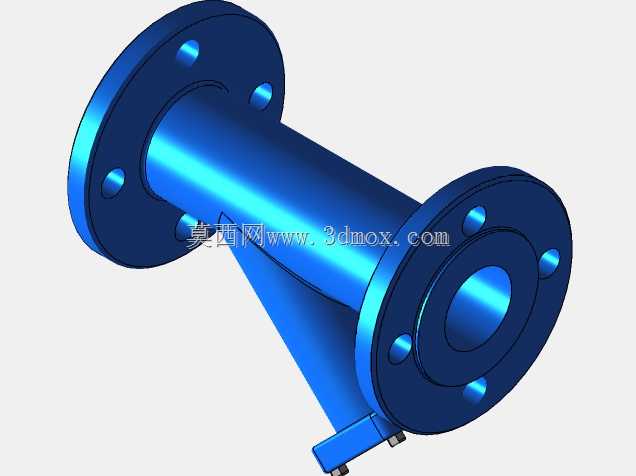

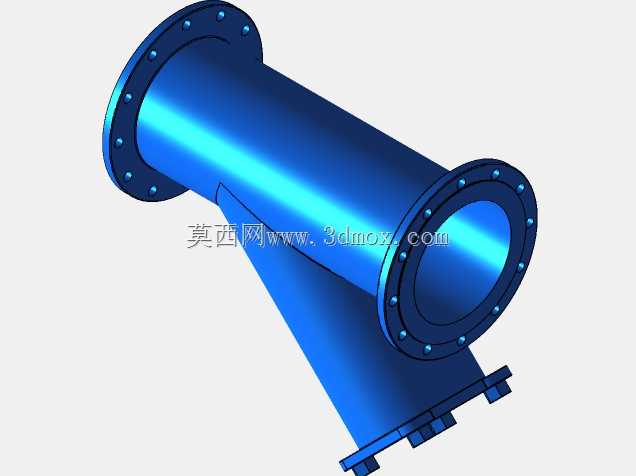

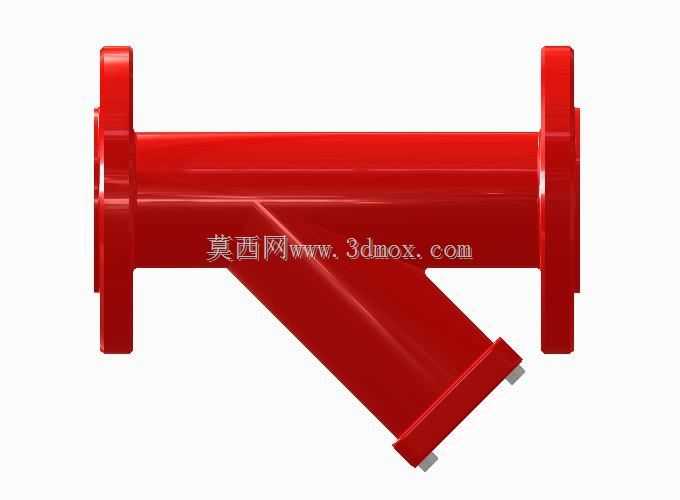

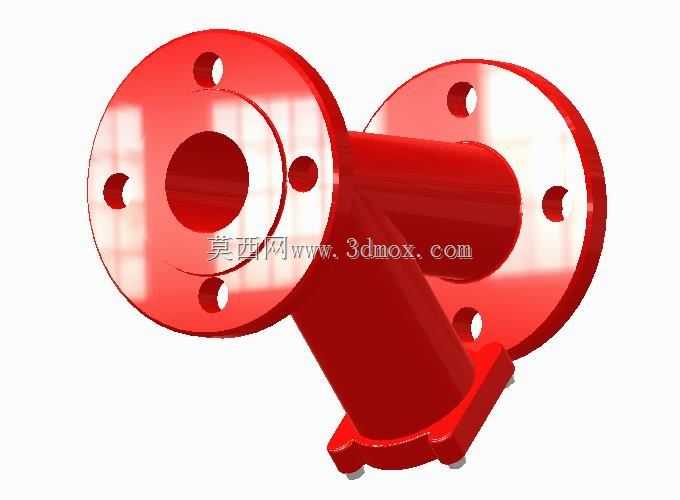

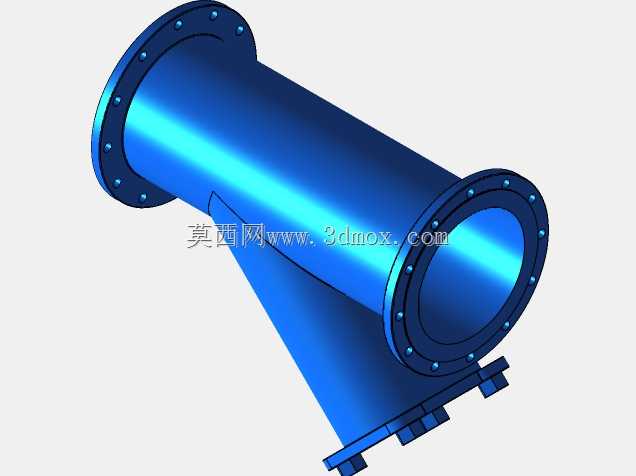

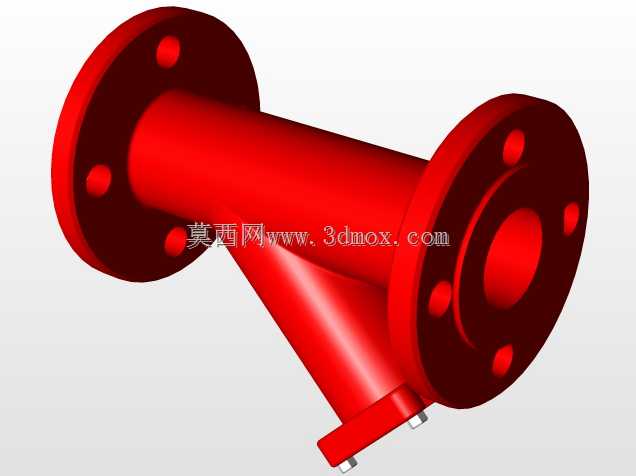

这款Y型过滤装置是液压传动与流体输送系统中不可或缺的管路辅件，主要应用于液压夹具供油路、工业液压站输油管线、低压给排水管路、小型化工流体输送支路等场景，核心作用是截留流体介质中携带的固体杂质，比如液压油中的金属磨屑、密封件老化脱落的胶粒、流体裹挟的焊渣与砂粒，避免杂质进入下游精密液压元件、控制阀组或执行机构，防止阀芯卡滞、密封面划伤、节流孔堵塞等故障，有效延长整套流体系统的维护周期与核心元件使用寿命。从功能特性来看，该装置采用Y型斜向滤腔结构，流体从一端法兰进入设备腔体后，会先经过内置的滤网组件，密度大于流体的杂质会在重力与流体冲击力的共同作用下，沉降到斜向布置的储污容腔内，过滤后的洁净流体则从另一端法兰流出进入下游管路；斜置的排污端设计无需拆解整个管路连接，只需定期打开排污端的端盖，即可清理截留的杂质，日常维护操作十分便捷，不会造成过长的设备停机时间。在设计思路上，整体采用等径通流结构设计，进出口法兰的公称通径保持一致，可直接与同规格的管路法兰配对安装，无需额外加装变径接头；腔体过渡位置全部采用大圆角顺滑过渡，避免出现直角结构造成的流道突变，最大程度降低流体通过时的局部压力损失，减少系统不必要的能耗；滤腔与主流道的夹角经过反复校核，既保证了足够的储污空间，又不会因为夹角过小造成杂质回流到主流道的问题，同时控制了整体的外形尺寸，避免安装时占用过多的管路周边空间。从安装边界来看，该装置的三个连接端全部采用标准法兰连接结构，安装时只需保证两端法兰与管路法兰的同轴度，对角均匀拧紧法兰连接螺栓即可完成固定，可根据管路走向选择水平安装或垂直安装，水平安装时需保证斜向滤腔朝向下方，便于杂质沉降与后续排污操作；整体外形紧凑，安装后不会在管路径向占用过多空间，适配大多数工业设备内部的狭窄管路布置空间，法兰端面的密封槽结构可适配标准法兰密封垫片，保证连接位置的密封性能，避免流体渗漏问题。
