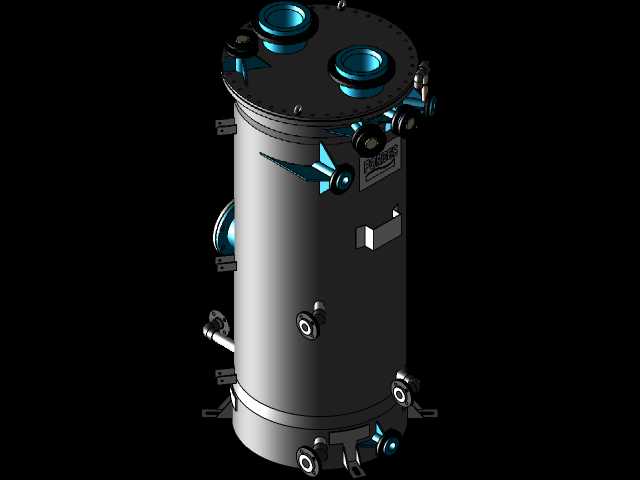

立式氢气脱气罐体工业设备结构设计

该立式氢气脱气罐主要应用于氢能制备、提纯以及相关化工流体处理的工艺环节中，在加氢站原料预处理、水电解制氢后级纯化、化工反应氢气回收等场景下承担核心的气液分离与游离态杂质脱除功能，能够有效去除氢气流中裹挟的液态液滴、溶解态易挥发杂质以及微小固体颗粒物，保障后续用氢设备的进气纯度，避免液态组分进入压缩机、燃料电池电堆等核心部件造成液击、催化剂中毒等不可逆损伤。从功能特性来看，罐体顶部设置多组不同通径的法兰接口，分别对应氢气进气、排气、安全泄压以及在线检测仪表的安装位，侧部分层布置的接口可适配不同液位下的排污、取样以及旁路回流管路连接，底部预留的排污接口可定期排出罐体内沉积的液态杂质与固体残渣，罐体侧壁设置的安装支座可适配落地式支架固定或者撬装模块集成安装需求，满足不同现场的布置条件。在设计思路上，整体采用立式圆柱形承压罐体结构，相较于卧式结构能够在相同占地面积下获得更大的气液沉降空间，含杂质的氢气从罐体中下部接口进入后，流速在罐腔内部迅速降低，依靠重力沉降作用实现大粒径液滴的初步分离，罐内预留的内构件安装位可加装丝网除沫、折流板分离等组件，进一步捕捉微米级的细小液滴，顶部的穹形封头设计可优化罐内气流分布，避免出现气流短路直接从排气口流出的问题，所有接口的位置排布充分考虑了现场管路走线的操作空间，阀门、仪表安装位预留了足够的操作检修距离，无需额外加装延长管件即可完成常规的维护操作。从外形尺寸与安装边界来看，罐体整体长径比适配常规工业厂房的层高要求，底部支座的安装孔位间距符合通用撬装框架的安装标准，侧部突出的接口与附件最大外伸尺寸控制在合理范围内，集成到成套处理系统时不会与周边管路、设备产生干涉，罐体底部预留的离地间隙可满足排污管路的排布与阀门操作需求，顶部接口的排布间距可适配常用规格的阀门、法兰安装尺寸，无需现场进行非标改制即可完成装配对接，整体结构兼顾了承压性能、分离效率与现场安装的便捷性，能够适配不同处理量级的氢气纯化工艺需求。
