带安装支座的皮带传动滑轮组结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:497385
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构
  • 带安装支座的皮带传动滑轮组结构

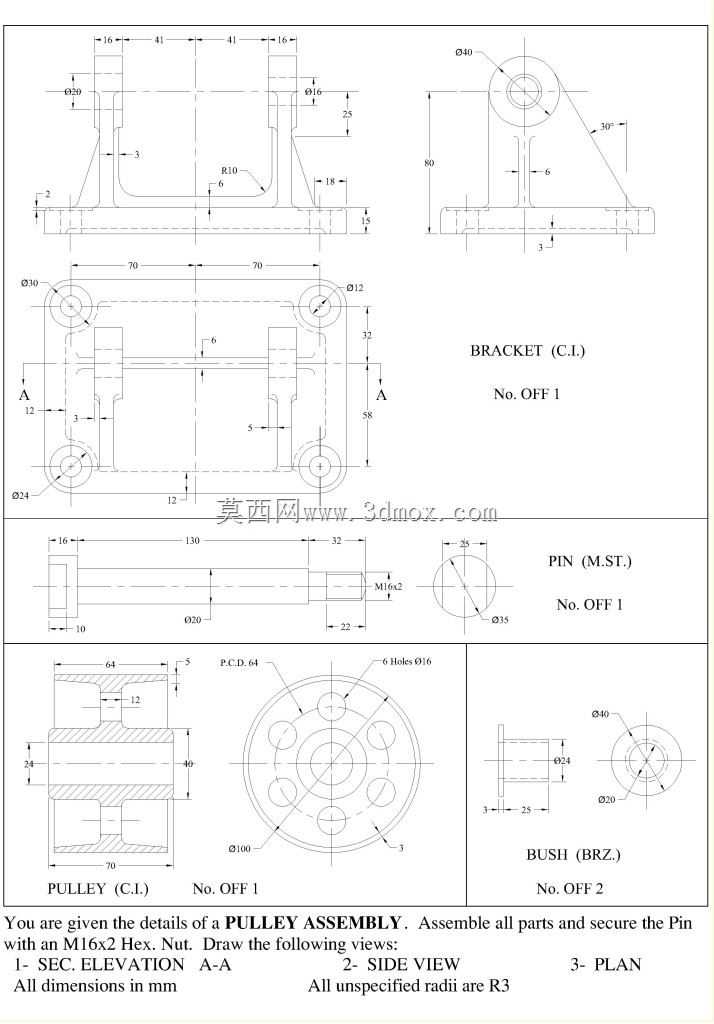

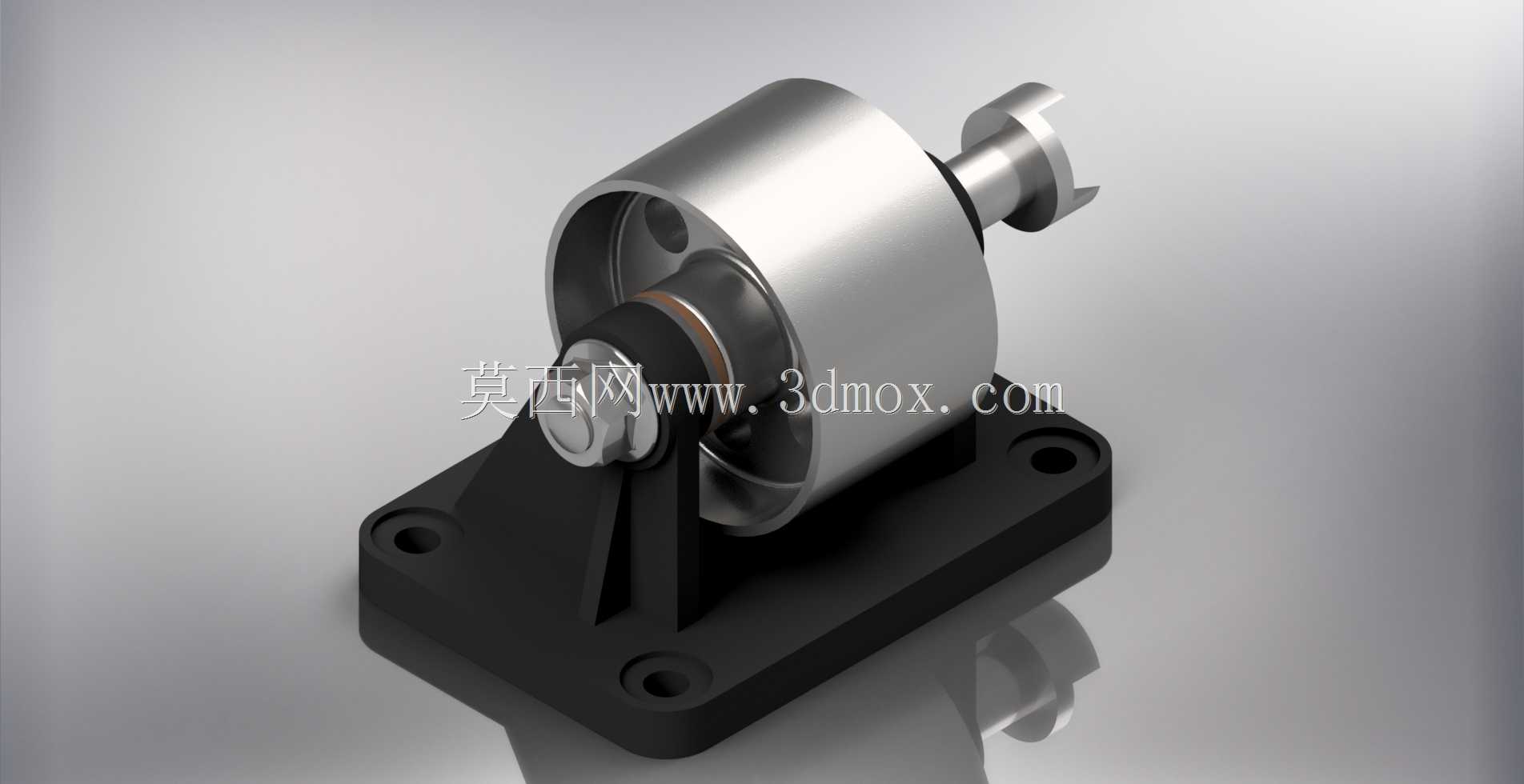

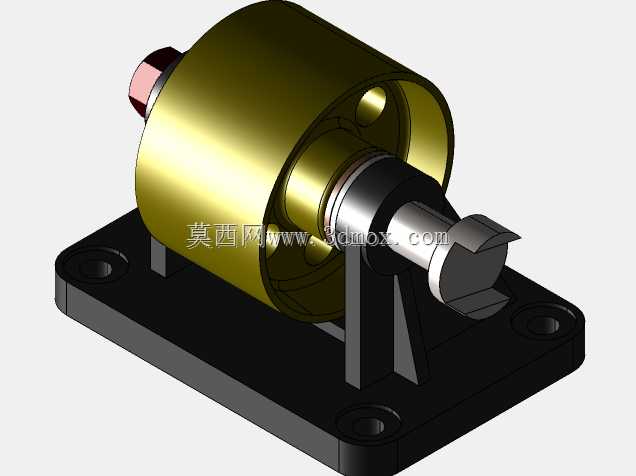

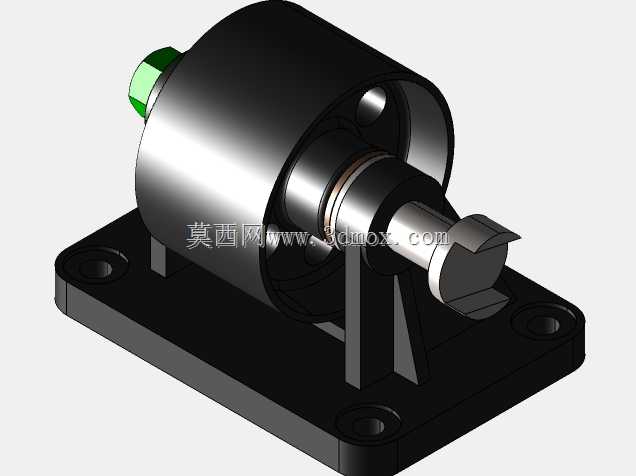

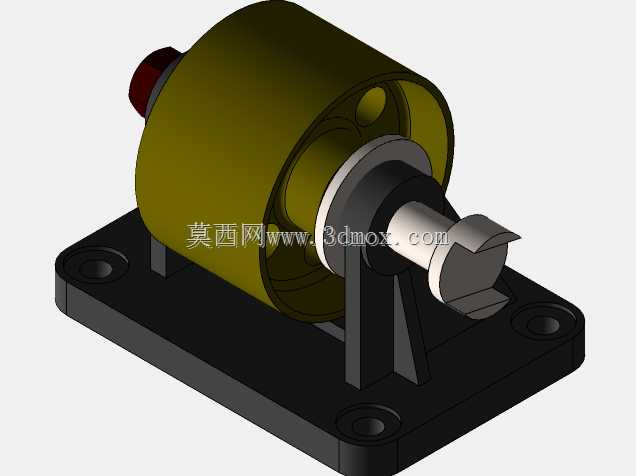

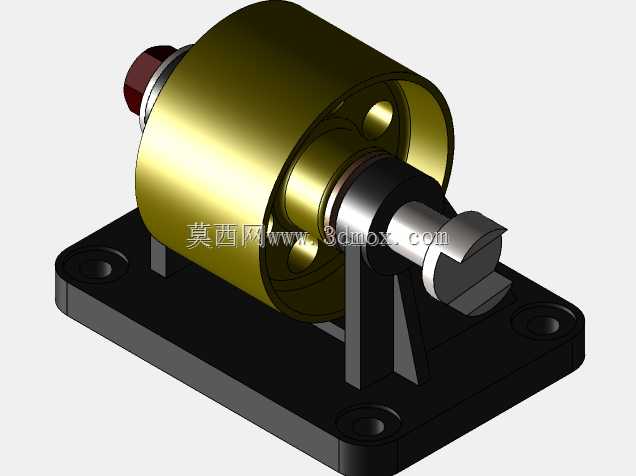

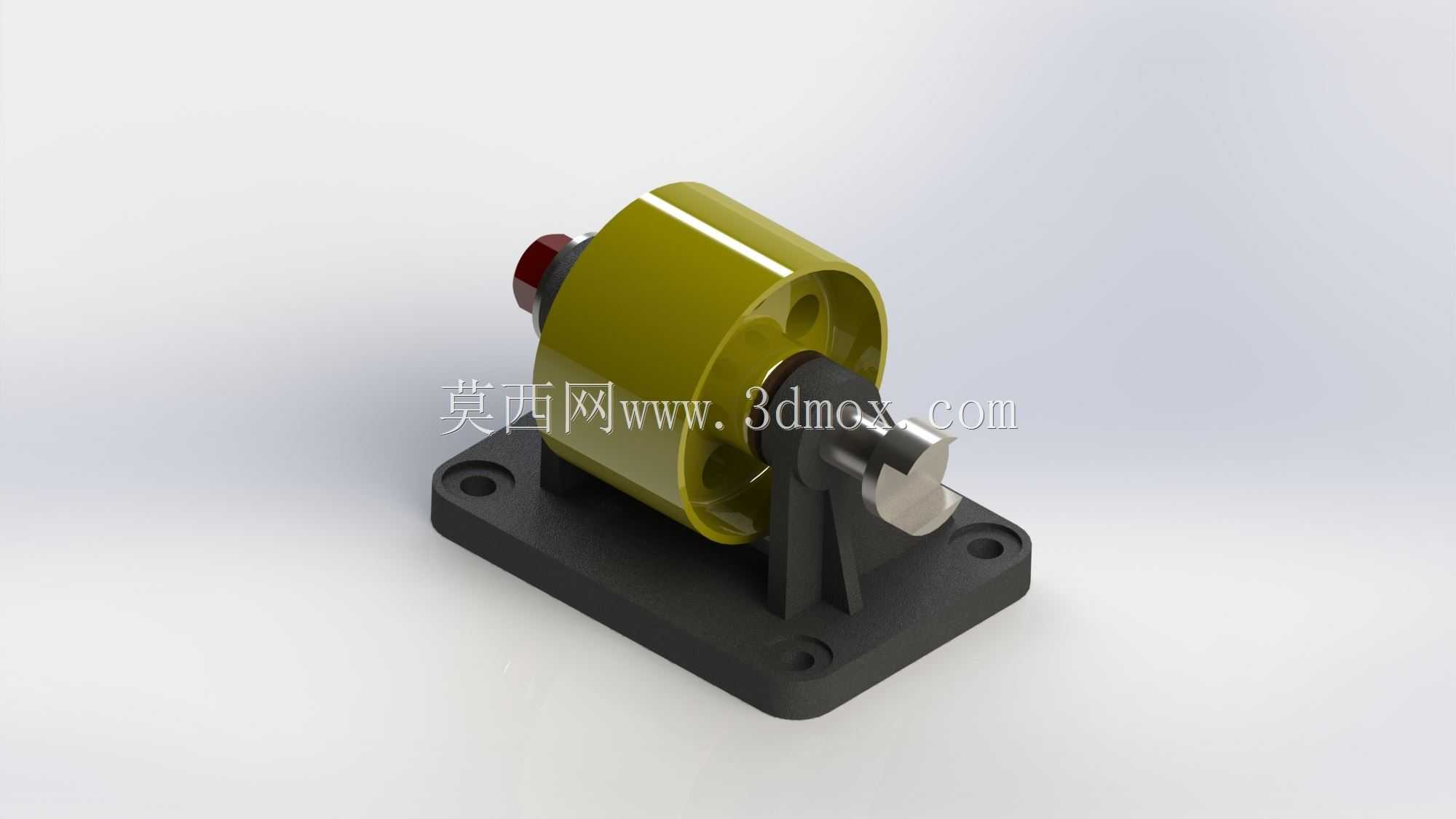

  这类带安装支座的滑轮组件,在轻工输送线、小型动力传输工位、实验台传动机构里十分常见,核心作用是改变皮带传动的走向、提供稳定的张紧支撑,避免皮带在长距离传动中出现打滑、跳齿、过度下垂的问题。从结构上看,组件采用分体式设计,底部是带四个安装沉孔的方形安装底座,底座向上延伸出对称的支撑立臂,立臂顶端通过销轴结构固定滑轮主体,滑轮外圈为金属轮面,内圈集成转动轴承,轮体一侧伸出的轴端可搭配限位挡片,防止传动皮带在运转过程中从轮面脱出。

  设计过程中首先要匹配传动皮带的宽度,滑轮的轮面宽度需要比常用三角带、平皮带的标称宽度宽出2-3mm,避免皮带运转时边缘与支撑结构发生摩擦;支撑立臂的厚度需要根据额定张紧力核算,常规小功率传动场景下,立臂厚度取8-12mm即可满足强度要求,底座的安装孔采用沉孔设计,安装后螺栓头不会突出底座平面,保证整个组件可以平稳贴合在设备安装基板上,不会出现安装翘曲的问题。滑轮的轮面做了轻微的中高处理,也就是轮面中间位置比边缘高出0.1-0.2mm,这个细节设计可以让皮带在运转过程中自动保持在轮面中心位置,减少皮带跑偏的概率,很多新手建模时容易忽略这个细节,实际装配后就会出现皮带频繁往一侧滑移的问题。

  安装边界方面,这类组件的底座安装孔位通常采用对称布局,横向与纵向的孔距根据轮体直径调整,以适配直径50mm左右的滑轮为例,底座横向孔距取60mm、纵向孔距取40mm,安装时使用M6内六角螺栓即可完成固定,组件整体的高度控制在80mm以内,不会占用过多的设备安装空间,在紧凑的小型设备内部也能灵活布置。转动部分的轴承选用标准深沟球轴承,装配时轴承与滑轮内孔、支撑销轴之间采用过渡配合,既保证转动顺畅,又不会出现轴承跑内圈、跑外圈的问题,销轴两端采用卡簧限位,拆解维护时只需要取下卡簧就能抽出销轴,快速更换滑轮或者轴承,不需要破坏整个支座结构。

  实际应用场景里,这类滑轮组既可以作为皮带传动的从动张紧轮使用,也可以多个组合搭配,构建多方向的皮带传动路径,比如在小型台式钻床、桌面型输送设备、教学实验传动台架上,都能看到这类结构的身影。设计建模时需要注意支撑立臂与底座的连接位置做圆角过渡,避免应力集中,在长期承受皮带张紧力的情况下,直角连接位置很容易出现应力开裂,圆角半径取3-5mm就能有效分散应力,同时也能提升铸件或者机加工件的工艺性,减少加工时的应力变形。轮体与支撑立臂之间需要预留1-1.5mm的间隙,避免轮体转动时与立臂发生摩擦,这个间隙不能过大,否则会导致轮体出现轴向窜动,影响传动稳定性。轴端的挡片需要覆盖轮体侧面的大部分区域,挡片与轮体侧面的间隙控制在0.5mm以内,既不会摩擦轮体,又能可靠阻挡皮带脱出。
