棘轮式手动起重吊钩锁止结构设计

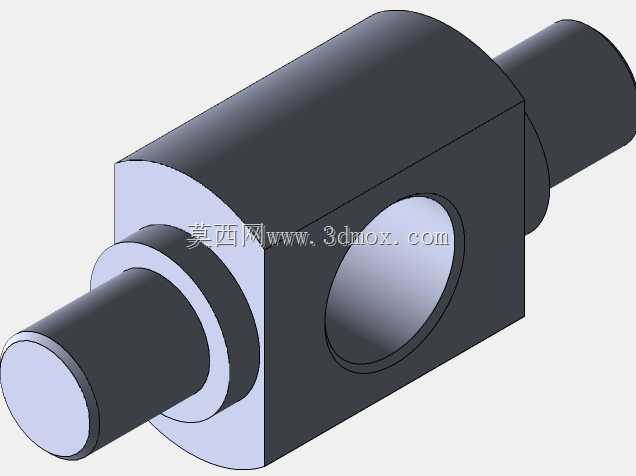

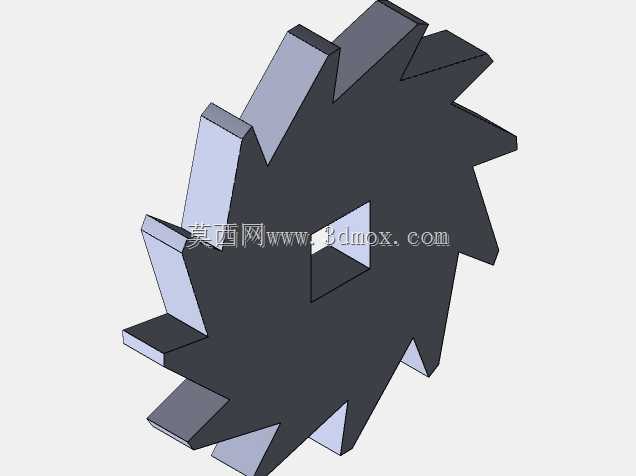

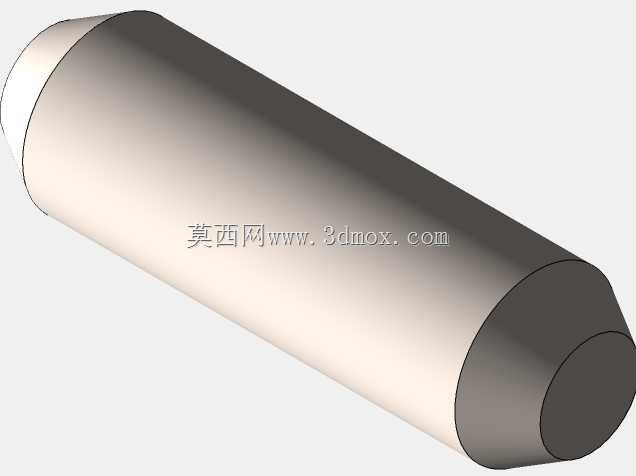

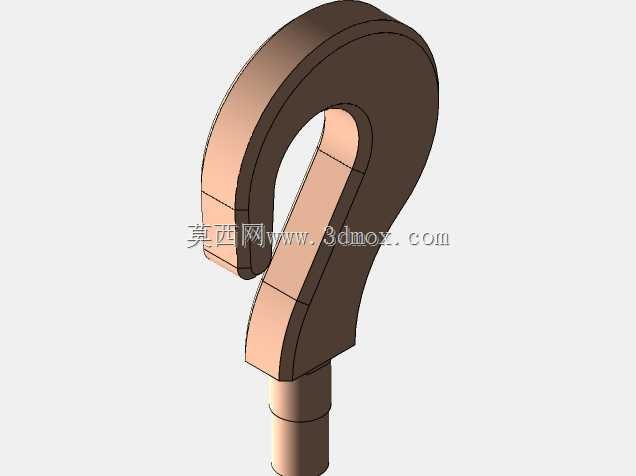

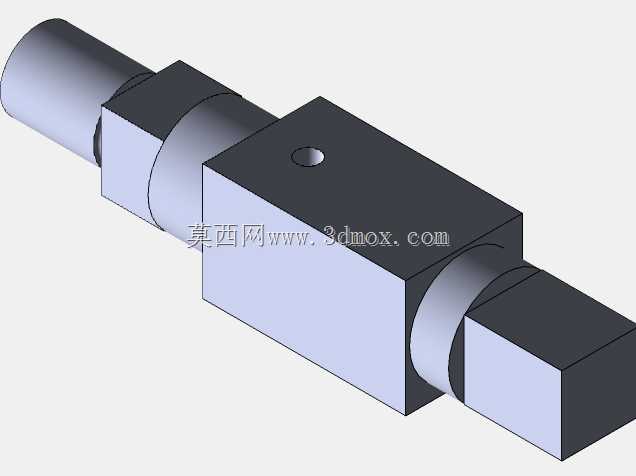

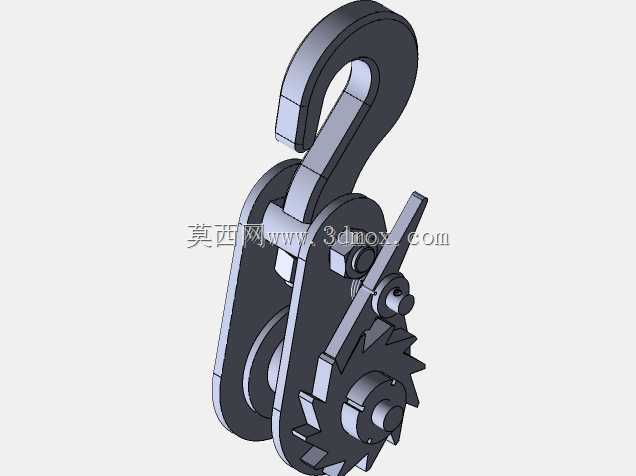

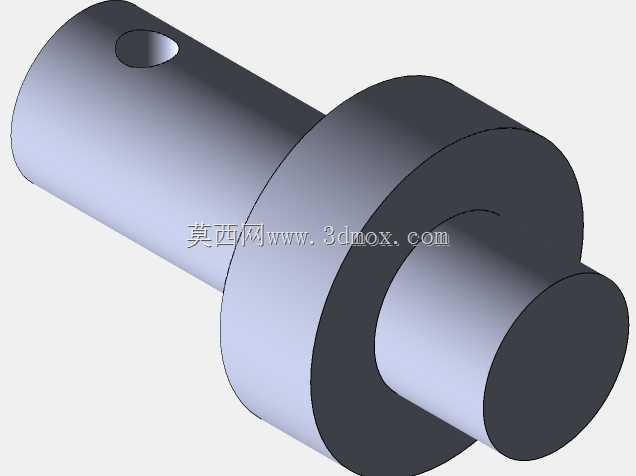

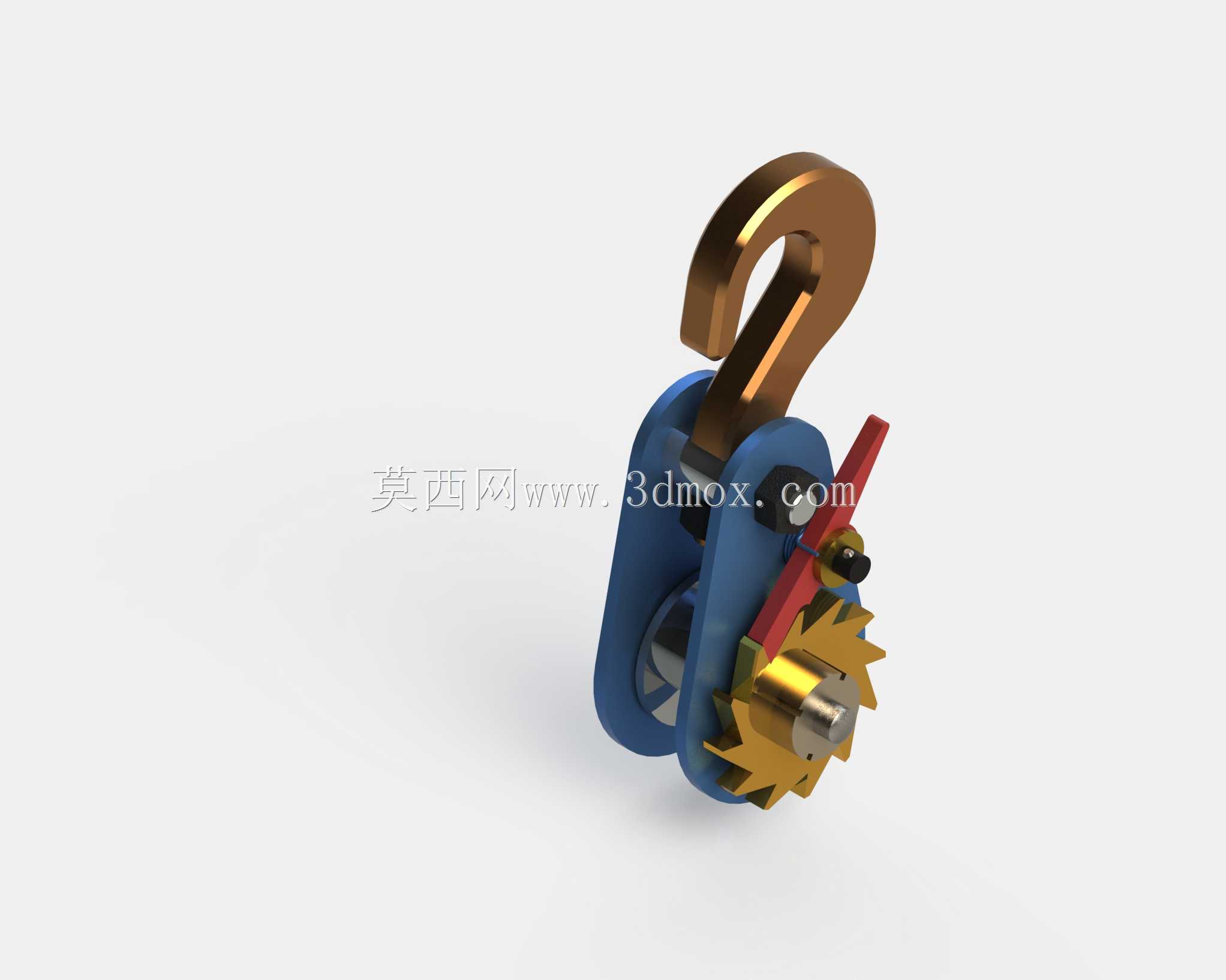

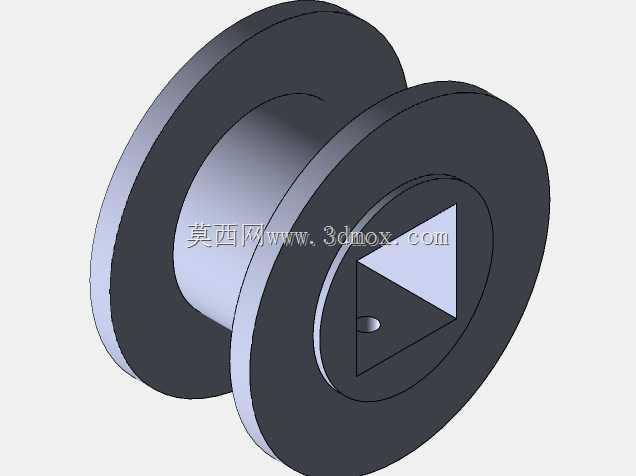

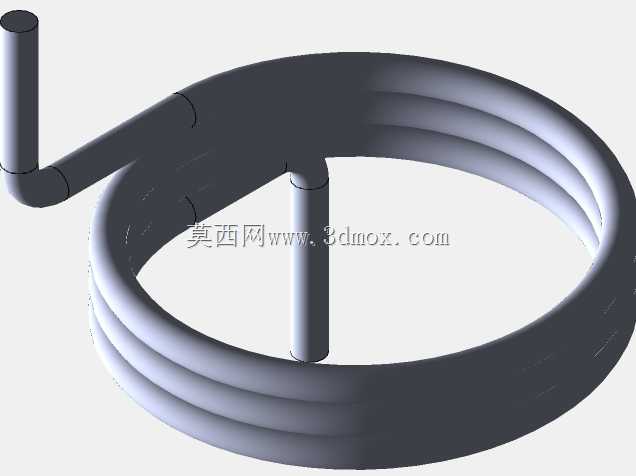

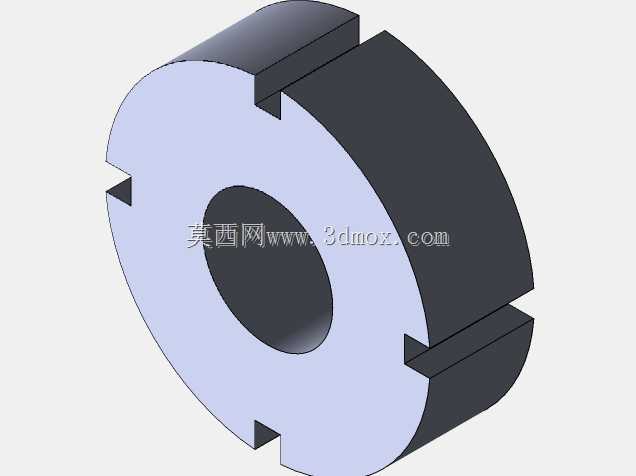

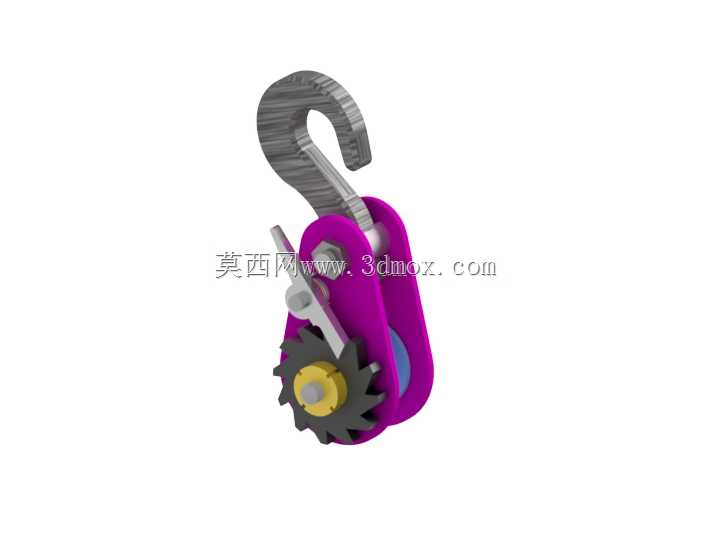

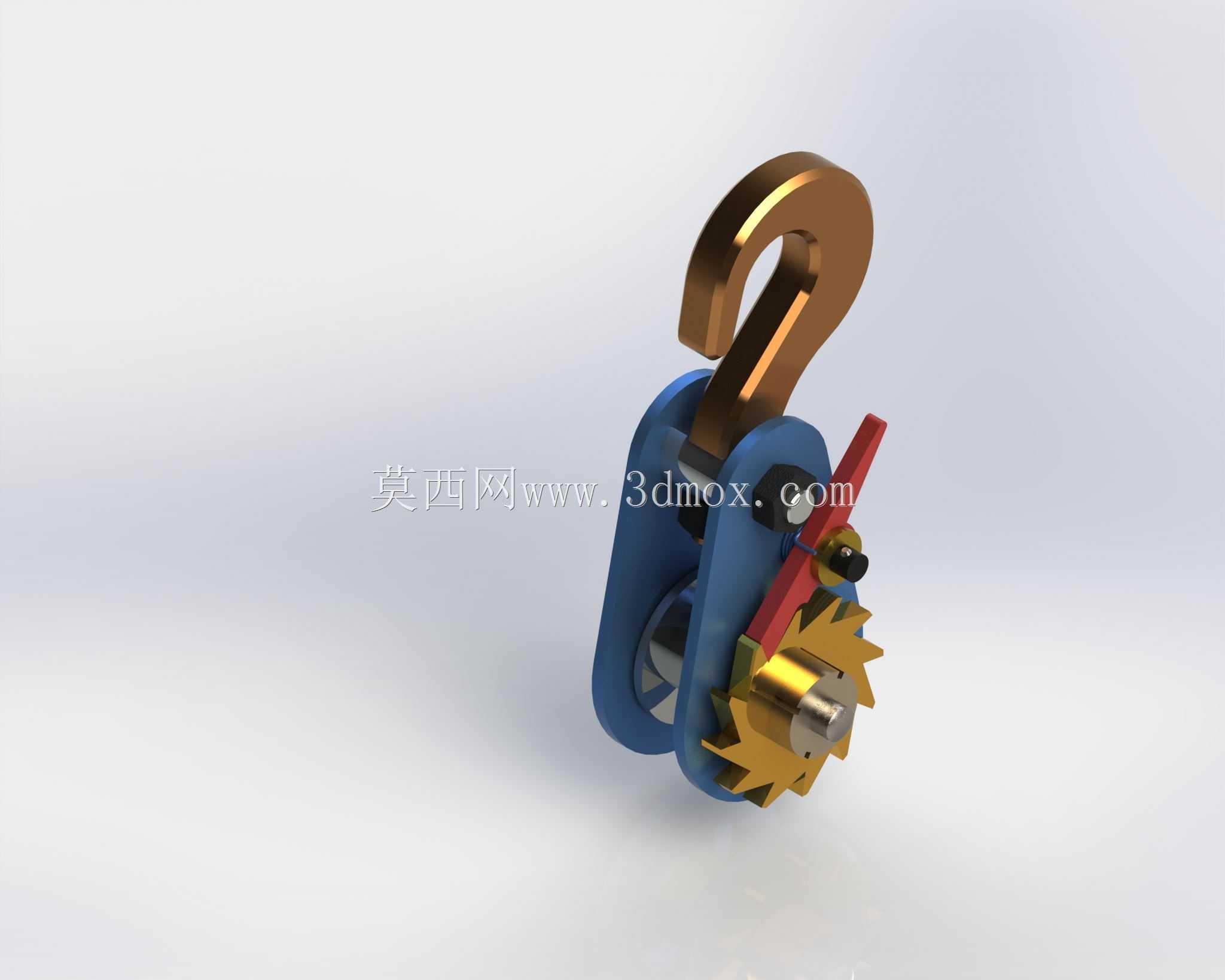

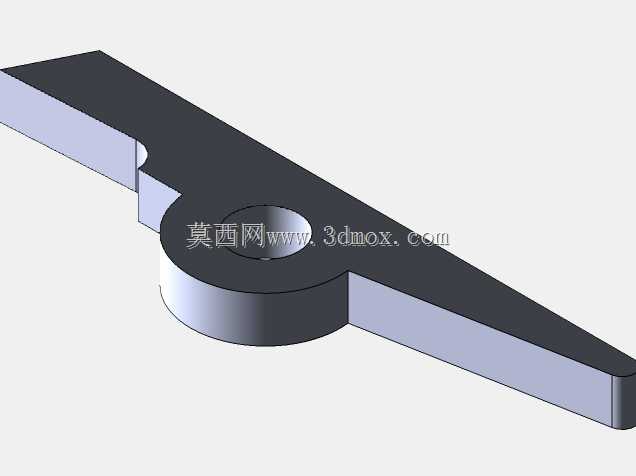

该结构为手动起重作业场景下配套的吊钩锁止部件，主要适配小型起重设备的末端吊装环节，常见于车间设备移位、小型构件吊装、户外临时起重作业等场景，解决普通吊钩在起吊过程中容易出现的吊索滑脱、载荷溜放问题。从功能实现逻辑来看，核心依靠棘轮与棘爪的单向啮合特性完成载荷锁止，当吊钩承受向下的载荷拉力时，棘轮卡入棘爪齿槽，可阻止吊钩本体反向回转，避免吊索松脱；需要释放载荷时，手动扳动红色操作拨杆即可抬起棘爪，解除棘轮的锁止状态，实现吊钩的开合操作。设计过程中优先考虑了手动操作的施力便利性，拨杆的操作行程控制在单指可扳动的范围内，操作力经过适配调整，无需借助额外工具即可完成锁止与释放动作，适配单人作业的操作习惯。结构主体采用双侧夹板支撑的布局，吊钩上端的回转销轴贯穿两侧夹板，棘轮与吊钩回转部分同轴固定，棘爪通过销轴安装在夹板内侧，配套设置复位弹片保证棘爪始终贴合棘轮齿面，避免作业过程中棘爪意外脱离啮合位置。安装边界方面，该吊钩结构的上部挂钩可直接挂接在手动葫芦、小型卷扬机的吊环位置，下部吊钩开口尺寸适配常规直径的吊装钢丝绳、吊装带，整体结构紧凑，侧向厚度控制在窄幅范围内，可在狭小吊装空间内完成挂载作业，不会因为结构过宽与周边构件发生干涉。从受力设计角度，棘轮齿形采用渐开线小齿距设计，啮合接触面积充足，可均匀承受起吊载荷带来的回转力矩，避免齿面局部应力集中导致的崩齿问题；吊钩本体采用弧形过渡设计，在吊索挂载位置做了圆弧倒角处理，减少吊索与吊钩接触位置的剪切磨损，延长吊索使用寿命。夹板外侧无突出的尖锐结构，所有销轴端部都做了沉头处理，避免作业过程中勾挂周边物件或者划伤操作人员。该结构无需额外的动力源，纯机械结构可靠性高，在无电源的野外作业场景下也可稳定使用，日常维护仅需定期在棘轮棘爪啮合位置、回转销轴处加注润滑脂即可，无需复杂的拆解保养。
