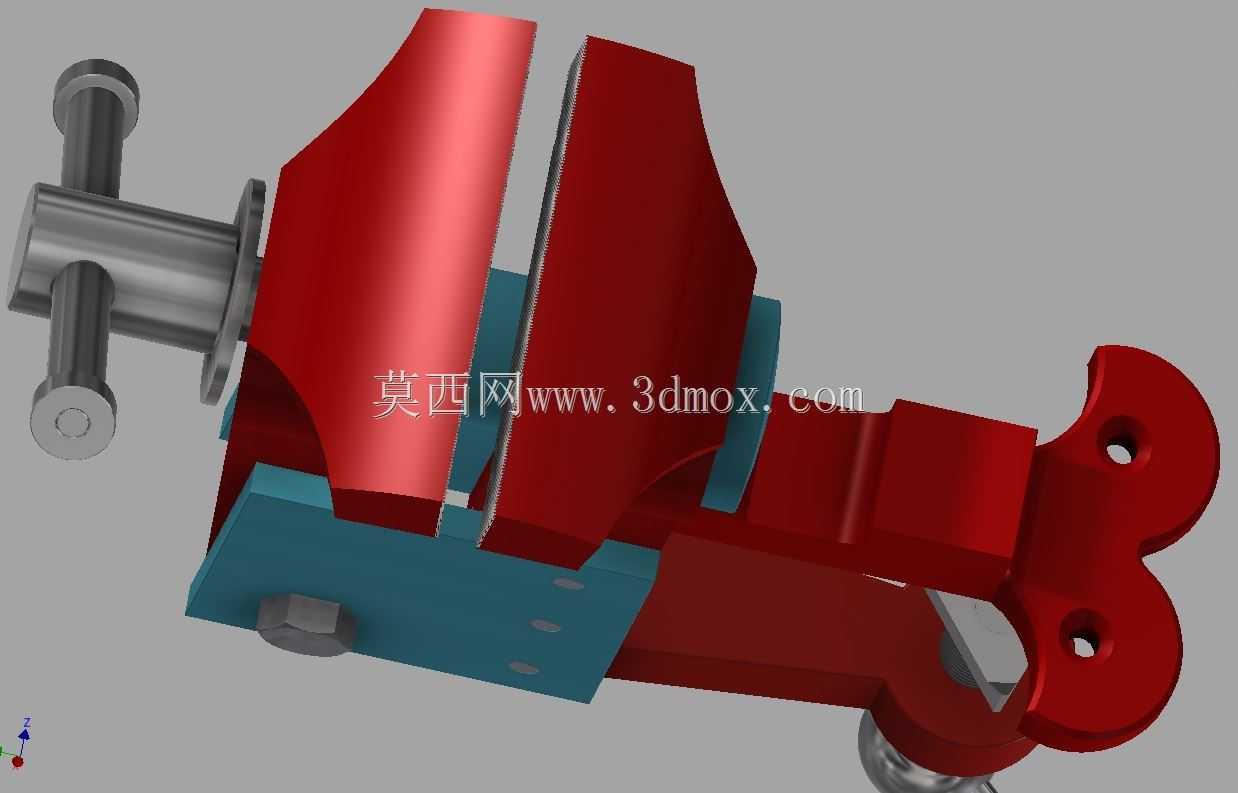

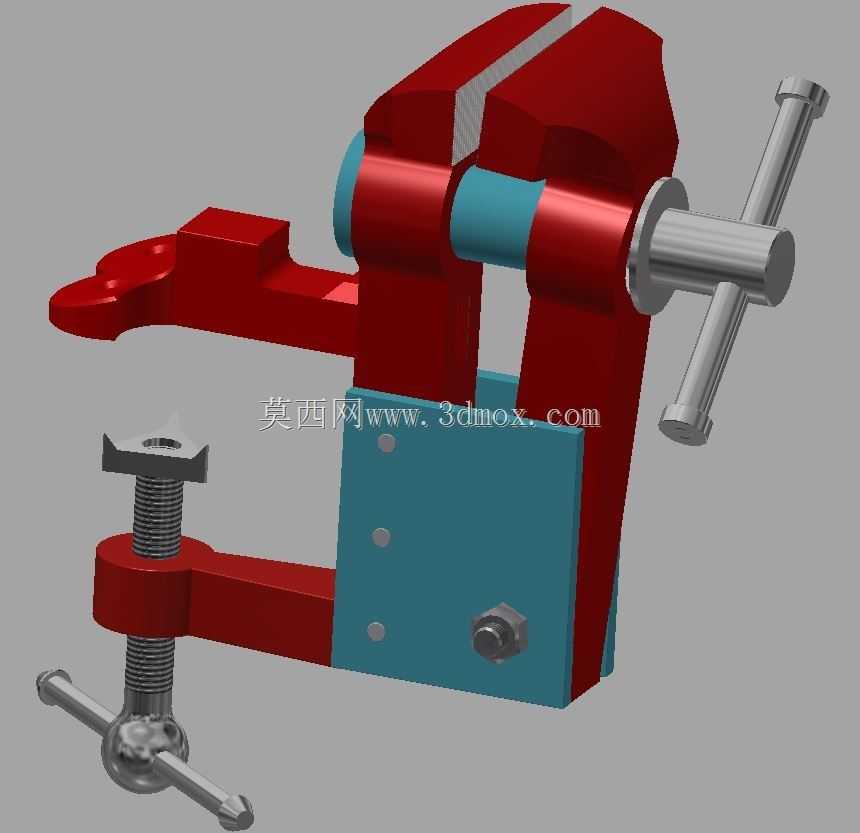

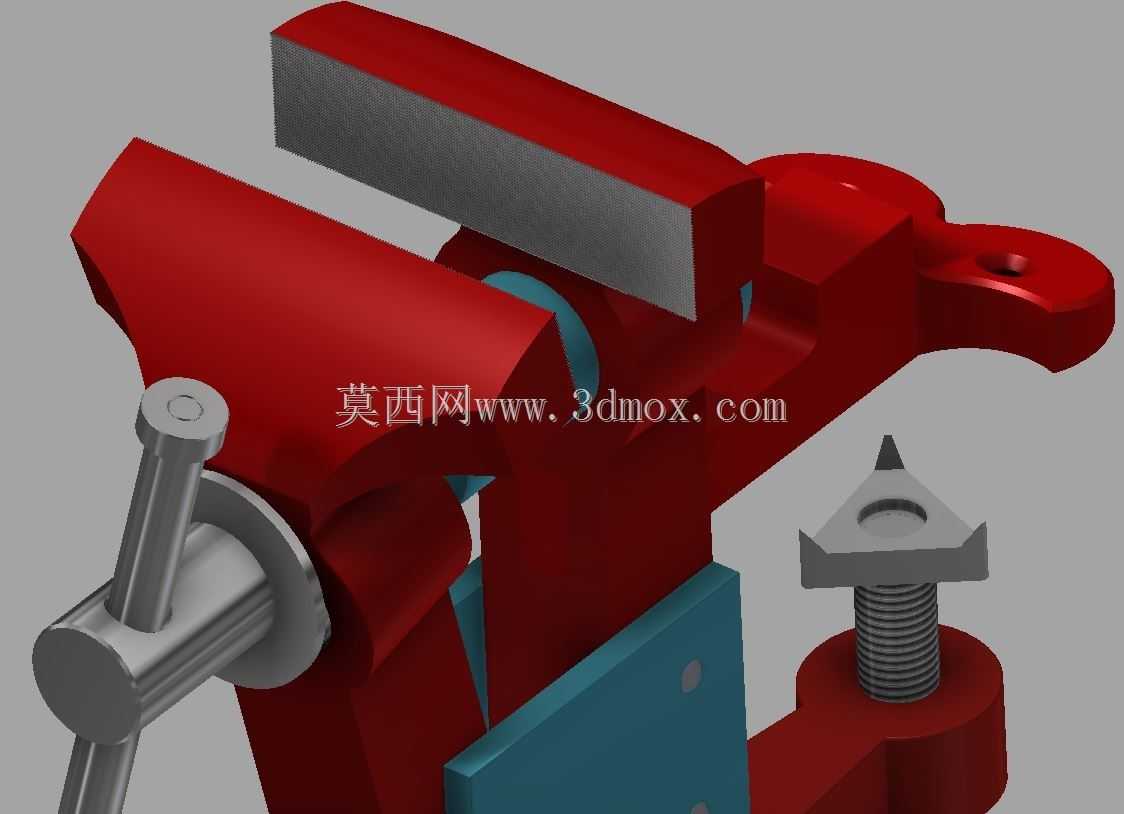

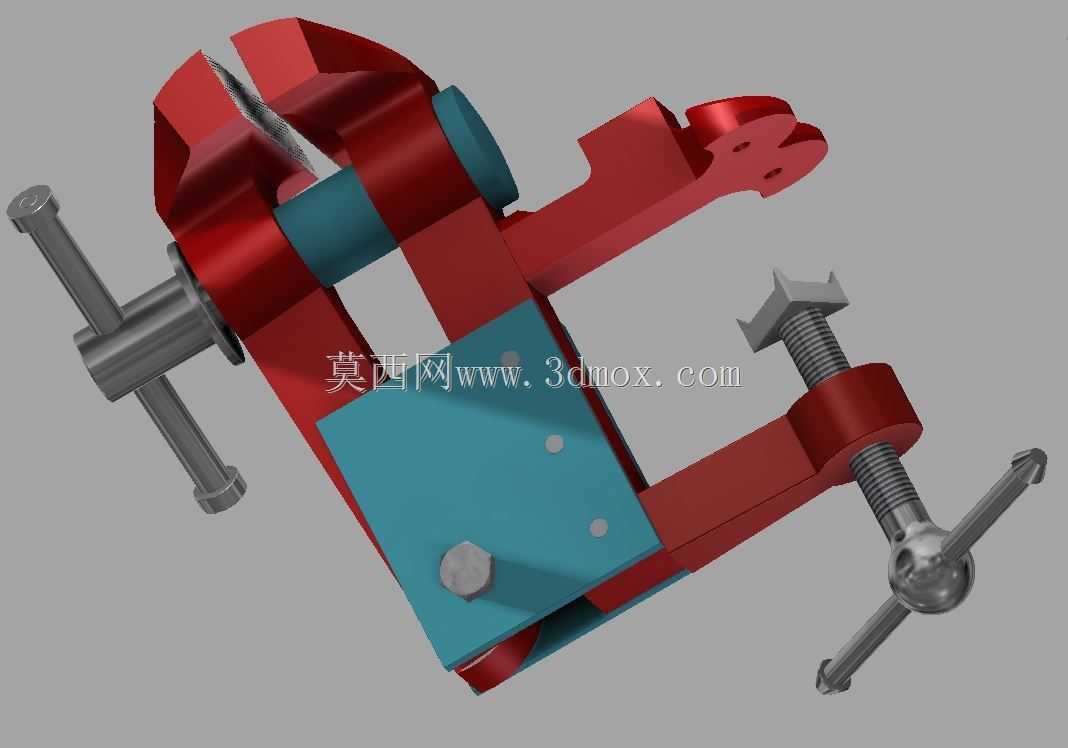

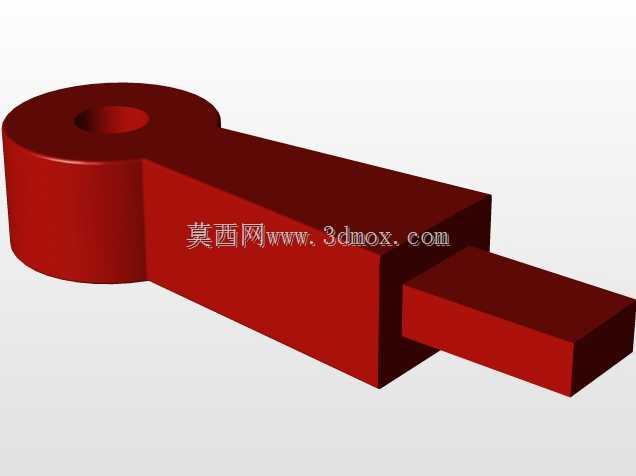

老式台用夹持虎钳结构设计

这款老式台虎钳是钳工工位、小型加工场景中极为经典的夹持作业工具，主要应用于机修车间、五金加工工坊、家庭维修工位、职业院校钳工实训台等场景，能够为各类工件提供稳定可靠的夹持固定，满足锉削、锯切、錾削、小型零件装配、工件打磨修形等多类作业的装夹需求，是手工加工作业中不可或缺的基础工装。从实际用途来看，该虎钳依靠钳身的夹持结构，可对不同外形的金属、塑料、木质工件进行锁紧固定，活动钳身配合丝杆传动结构，能够根据工件尺寸灵活调整开合范围，适配不同规格大小的加工件，钳口位置设计有防滑齿纹结构，可大幅提升夹持摩擦力，避免作业过程中工件出现滑移、偏转的问题，保障加工作业的精度与操作安全。从产品功能特性来看，该虎钳采用经典的丝杆进给锁紧结构，转动侧边的操作手柄即可带动活动钳身平稳移动，实现钳口的开合与锁紧，传动过程顺滑无卡滞，锁紧后夹持力充足，可承受较大的锉削、敲击作业载荷；钳身主体采用高强度结构设计，活动关节处设置有耐磨衬套，长期使用也不易出现磨损松旷的问题，整体结构坚固耐用，能够适应复杂的车间作业环境。从设计思路来看，这款虎钳沿用了传统台虎钳的成熟结构逻辑，整体布局紧凑合理，将传动丝杆、活动钳身、固定钳身、锁紧底座等部件进行优化排布，在保证夹持行程与结构强度的前提下，尽可能缩小了设备的整体体积，减少对工作台面的空间占用；钳身的受力部位做了加厚处理，对应应力集中的位置做了圆弧过渡结构设计，避免长期受力出现结构开裂的问题，同时兼顾了结构强度与制造成本的平衡。从外形尺寸与安装边界来看，该虎钳整体结构方正，底部设置有专用的安装固定结构，可通过螺栓锁紧在工作台的台面上，安装时需要预留足够的操作空间，侧边操作手柄的转动半径范围内不能有其他障碍物，避免影响钳口开合的操作；钳口的开合行程覆盖了常规小型工件的夹持尺寸需求，整体安装后突出工作台面的高度符合人体工程学设计，作业时操作人员无需过度弯腰即可完成操作，长时间作业也不易产生疲劳感，能够适配多数标准钳工工作台的安装尺寸要求，无需对台面进行额外改造即可完成装夹固定。
