机加工用反镗切削刀具结构设计

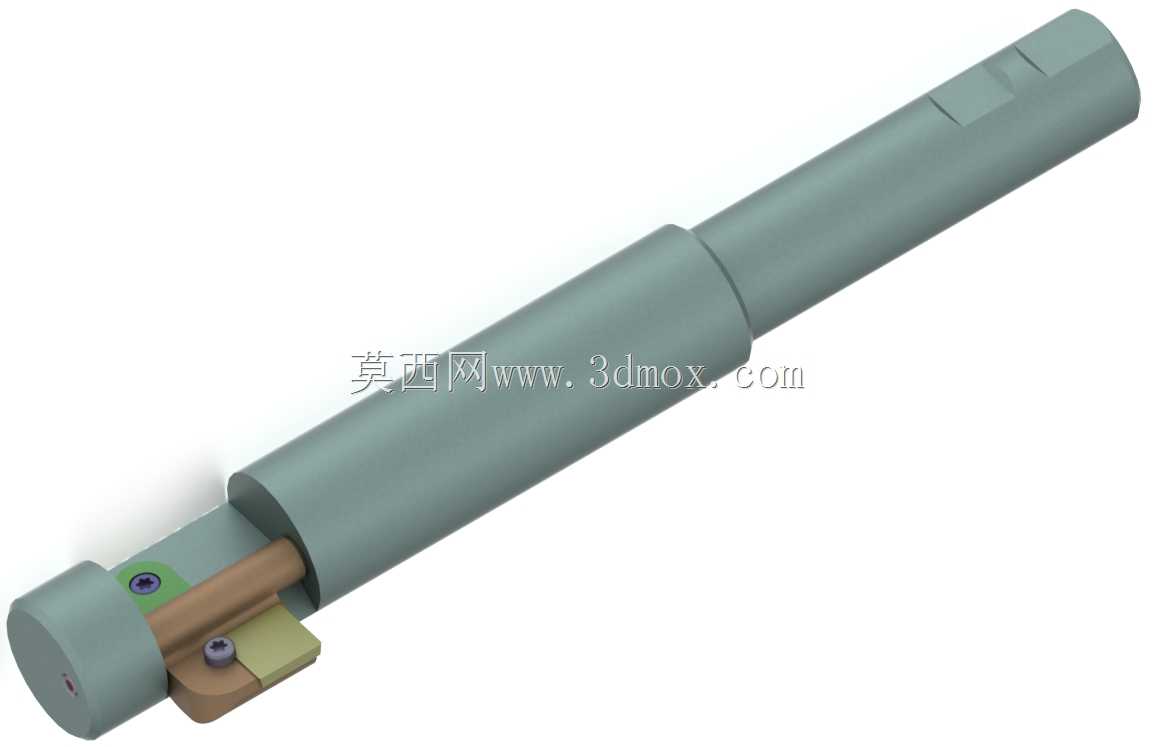

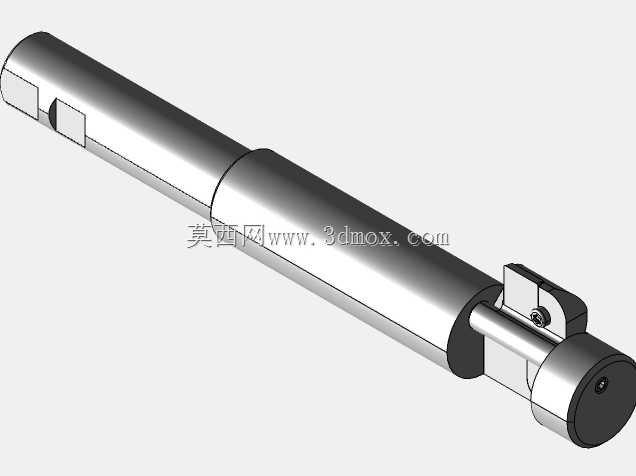

在机械加工的深孔、台阶孔反向镗削工序中，常规正向进给的镗刀往往无法完成孔内反向台阶、背端面的切削作业，后向镗杆正是为这类特殊加工场景开发的专用切削刀具结构，主要适配加工中心、数控镗床等设备的内孔精加工工序，可在一次装夹的前提下完成正向进给到位后的反向走刀切削，避免工件二次装夹带来的同轴度误差，大幅提升异形内孔结构的加工精度与加工效率。这款镗杆整体采用长直杆式主体结构，杆身设计为阶梯轴形态，靠近机床连接端的杆径更大，可提升整体装夹刚性，减少高速切削过程中的振刀问题，靠近切削端的杆径根据加工内孔的最小通过尺寸设计，确保刀具可顺利穿过待加工的预制底孔到达切削位置。切削端采用模块化装夹结构，刀头通过紧固螺钉固定在杆体端部的刀槽内，配套的压紧块可对刀头形成双向限位，即使在反向走刀的受力状态下也不会出现刀头移位、窜动的问题，刀头的伸出量可根据待加工背台的尺寸进行微调，适配一定范围内不同直径的反向镗削需求。从安装边界来看，这款镗杆的装夹端采用标准直柄结构，可适配常规的ER夹头、镗刀刀柄装夹，无需定制专用夹持工装，杆身的总长设计兼顾了深孔加工的伸入长度与整体刚性，可覆盖多数常规箱体类零件、轴套类零件的背镗加工需求，杆身表面做了硬化处理，可抵御切削过程中铁屑的刮擦，延长刀具的整体使用寿命。在实际加工场景中，这类后向镗杆常被用于液压阀块内孔背台、轴承座孔反向止口、法兰盘背面沉孔等结构的加工，相比传统的反向锪孔刀具，这款镗杆的切削刚性更强，可承受更大的切削进给量，加工后的表面粗糙度与尺寸精度更稳定，同时刀头采用可更换设计，刀片磨损后仅需更换对应规格的切削刀片即可，无需整体更换刀杆，可有效降低生产加工的刀具成本。设计过程中重点优化了切削端的受力角度，让反向切削时的切削力可沿杆身轴向传递，减少杆身的径向受力变形，同时在刀头位置预留了切削液通道，可在加工过程中将高压切削液直接输送到切削区域，及时带走切削产生的热量并冲排铁屑，避免铁屑在孔内堆积刮伤已加工表面。
