透明结构展示多挡位集成式齿轮箱

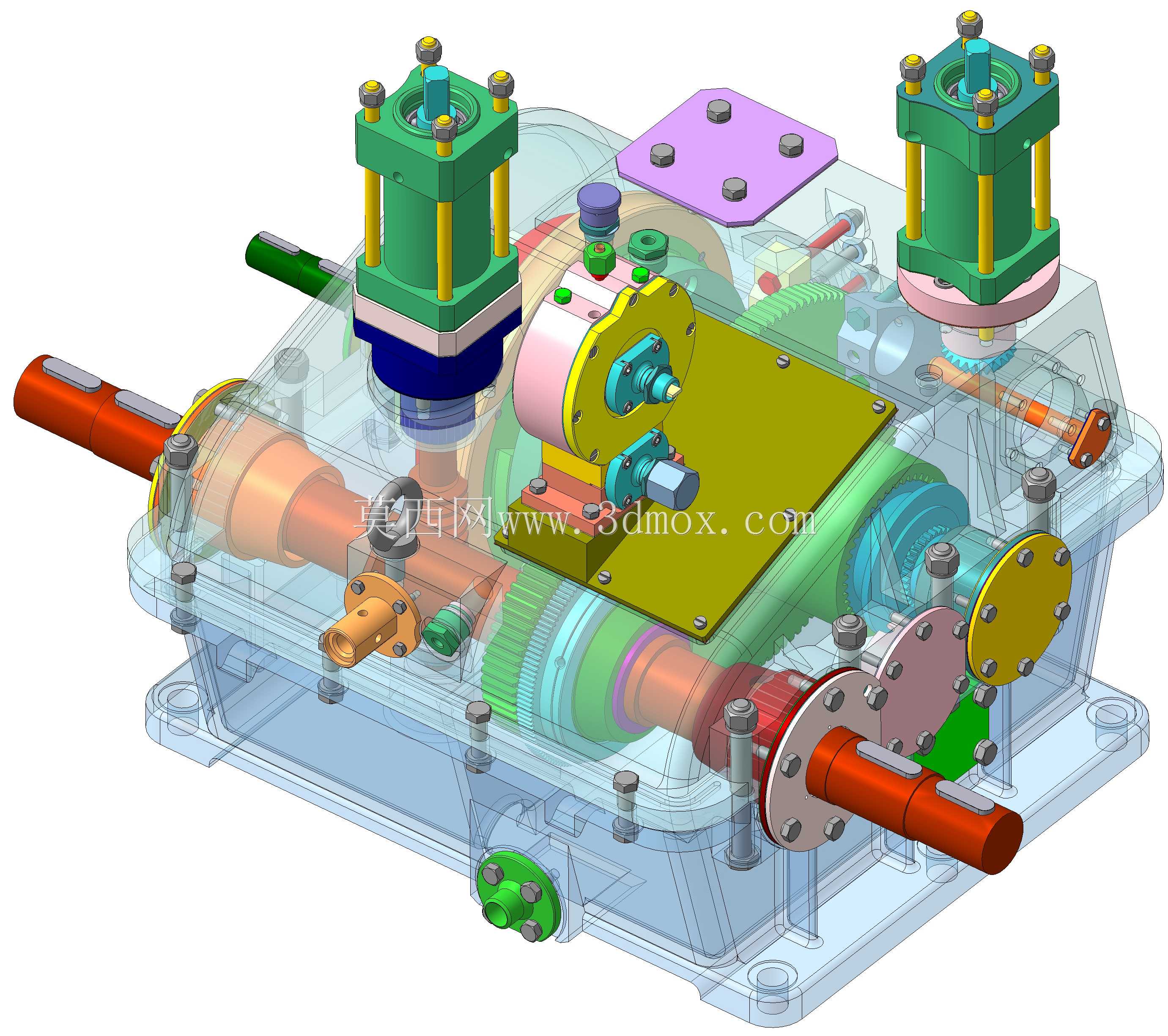

这款齿轮箱是工业传动系统中的核心动力传递部件，主要应用于需要多挡位转速切换、大扭矩输出的工业生产场景，可配套输送生产线、重型加工设备、工程作业机具等多种需要动力变速调节的装备，承担原动机与工作端之间的转速匹配、扭矩放大、动力换向的核心作用，能够在高负载、长时间连续运行的工况下保持稳定的传动精度，有效降低动力传递过程中的损耗，提升整套设备的运行可靠性。从结构设计来看，该齿轮箱采用剖分式箱体结构，透明化的外壳展示可以清晰呈现内部多级齿轮啮合、换挡拨叉、传动轴支撑、润滑流道的完整布局，内部集成了多组不同传动比的圆柱齿轮啮合副，搭配顶部的换挡执行组件，可实现多个挡位的平顺切换，满足不同工况下的输出转速与扭矩需求；输入轴与输出轴采用平行轴布局，轴端设置有标准化的连接法兰与轴伸结构，能够快速适配不同规格的联轴器、带轮等连接部件，降低现场安装的适配难度。箱体底部设置有带安装孔的一体式铸造底座，安装孔位按照通用工业传动安装标准排布，可直接固定在设备的安装基座上，无需额外制作转接支架；箱体侧面与顶部设置有多个检修盖板与注油、透气组件，日常维护时无需完全拆解箱体即可完成齿轮啮合间隙检查、润滑油更换、易损密封件更换等操作，大幅降低后期运维的时间成本。设计过程中充分考虑了传动部件的受力分布，传动轴支撑位采用多轴承组合支撑结构，可同时承受径向与轴向的复合载荷，避免重载工况下轴系变形导致的齿轮偏磨、打齿问题；箱体内部预留有充足的润滑油储油空间，齿轮运转时可通过飞溅润滑实现所有啮合齿面、轴承位的持续润滑，无需额外配置强制润滑系统，简化了整套传动单元的配套结构。整体结构紧凑，在有限的安装空间内集成了多挡位变速、动力传递、负载承载的多重功能，外部各操作组件、连接接口的布局充分考虑了现场操作与管路连接的便利性，换挡执行组件设置在箱体顶部易操作的位置，输入输出轴的伸出长度与轴径符合通用传动配套标准，可直接替换同规格的传统齿轮箱产品，适配现有设备的升级改造需求。
