可偏转角度对称式联轴传动接头结构

该对称接头属于机械传动系统中的联轴类核心部件，主要应用于存在两轴安装同轴度偏差、或是传动过程中需要主动轴与从动轴间存在动态角度偏转的动力传递场景，常见于轻工自动化生产线的变向传动工位、小型专用设备的动力输出端、教学演示用机械传动实训台，以及部分需要小角度补偿传动的农用机械、小型工程机械的辅助传动链路中，能够在两轴存在轴线夹角的工况下稳定完成旋转运动的传递，避免刚性联轴结构在轴系存在偏角时出现的卡滞、轴件应力集中断裂、传动阻力骤增等问题。

从功能特性来看，该联轴接头采用对称式双铰接结构设计，单侧轴承与中心轴承的可偏转角度范围覆盖0°至37°，能够适配多数需要小角度偏置传动的安装场景，传动过程中动力传递平顺，无明显的传动间隙与回差，可适配中低转速下的旋转动力传输需求。结构设计上做了针对性的简化优化，未在轴上设置连接两个杠杆构件的定位销，而是通过铰接构件的型面配合实现限位与传动，既减少了零件数量降低装配复杂度，也避免了销件在反复交变载荷下出现剪切断裂的失效风险，提升了部件的运行可靠性。整体结构采用底座一体式安装设计，两个支撑轴承座与底部安装平台为一体化结构，安装时只需将底座通过螺栓固定在设备的安装基准面上，即可完成主体结构的定位，无需额外调整轴承座的同轴度，大幅降低现场安装调试的难度。

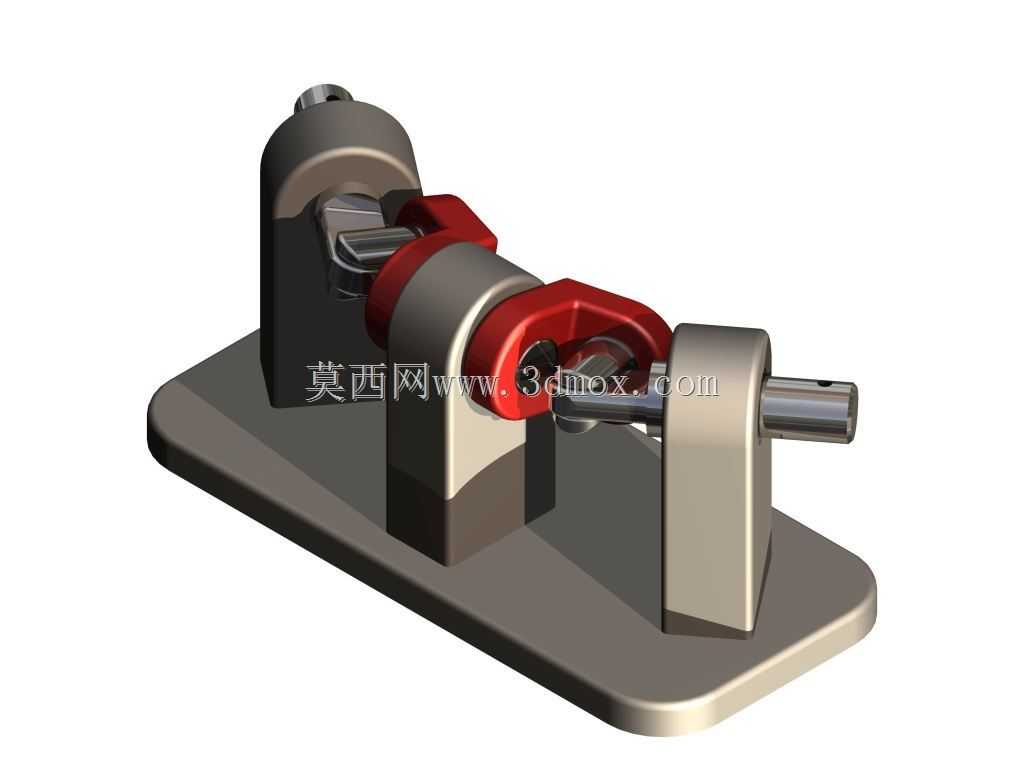

从安装边界来看，该接头的整体安装轮廓规整，底座为带圆角的矩形平板结构，安装孔位对称分布在底座两侧，输入与输出轴端均采用标准圆柱轴伸设计，轴端预留有传动件安装位，可直接连接带轮、链轮或是其他传动构件，适配常规的传动件安装尺寸，无需额外定制转接构件。铰接部位的红色杠杆构件采用对称布局，运动过程中无超出底座轮廓的外伸运动轨迹，安装时无需预留过大的周边安全空间，能够适配设备内部紧凑的安装空间，在有限的腔体空间内完成偏角动力的传递。该结构同时支持装配拆解演示，可清晰展示内部铰接传动的配合关系，既可以作为实际生产中的传动部件使用，也可作为机械传动教学的演示样件，直观展示万向联轴类部件的传动原理与结构组成。
