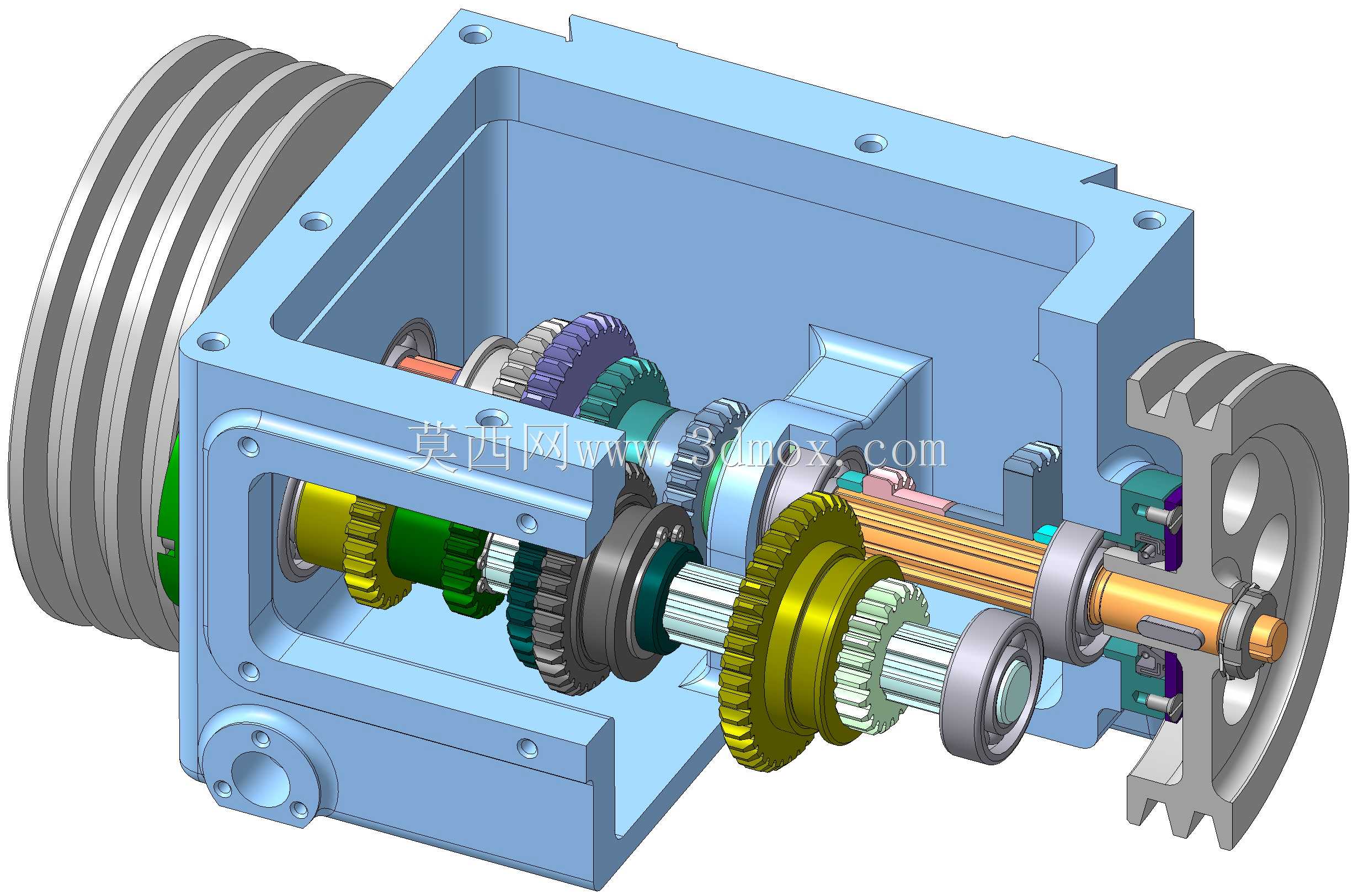

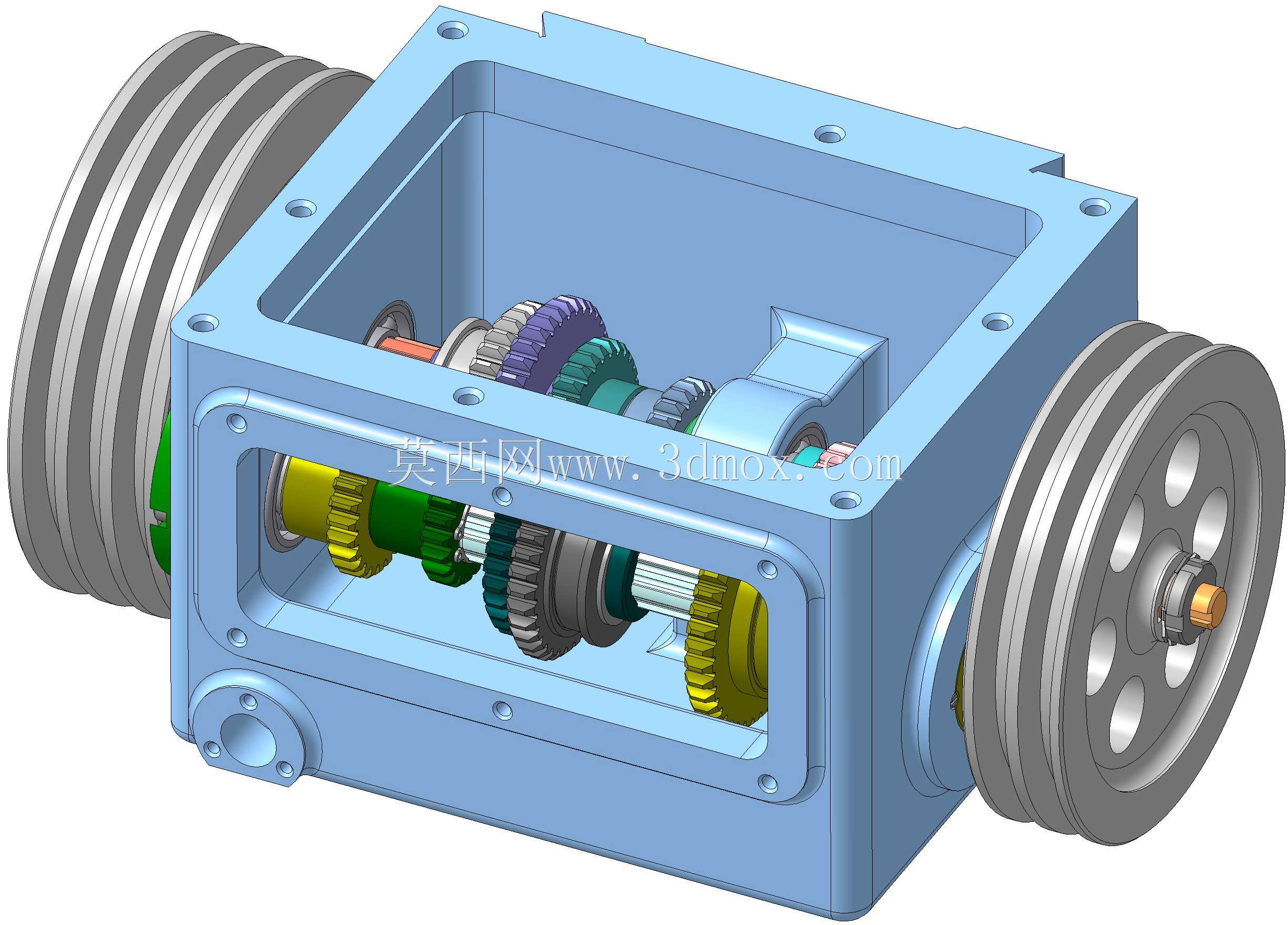

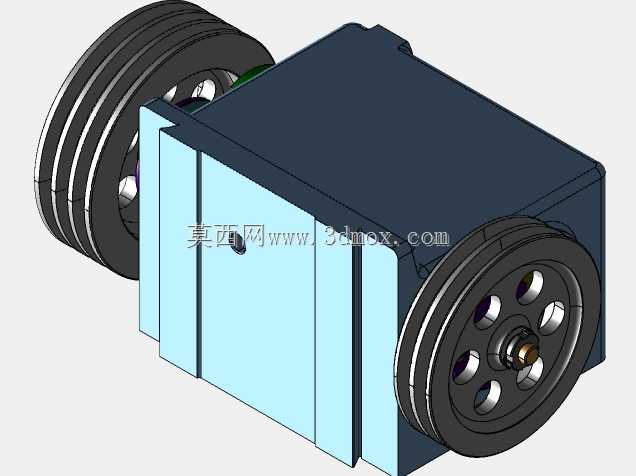

车床进给传动齿轮箱内部结构展示

这款齿轮箱是卧式车床核心的传动变速单元，主要承担主轴与进给系统的动力传递、转速转矩匹配功能，是车床实现不同切削参数加工的核心功能部件，广泛应用于普通卧式车床、经济型数控车床的主传动链布局中，适配盘类、轴类零件的车削加工场景，可根据加工材质、刀具类型、切削余量的不同，输出适配的转速与扭矩，保障车削过程的动力稳定性。从结构设计来看，该齿轮箱采用剖分式方形箱体结构，箱体为一体式铸造成型后加工安装基准面，内部设置多组平行传动轴，轴系上搭载不同模数、齿数的滑移齿轮与固定齿轮，通过滑移齿轮的轴向啮合切换，实现多档位转速输出，输入端配套带轮结构可对接电机动力输出端，输出端可直接连接车床主轴单元，同时预留了进给系统的动力取力接口，可同步为进给箱传递动力。设计过程中充分考虑了传动平稳性要求，各传动轴均采用滚动轴承支撑，降低传动过程中的摩擦损耗与径向跳动，齿轮采用渐开线圆柱齿轮设计，啮合重合度高，传动噪音低，承载能力强，箱体侧壁设置有均匀分布的安装法兰孔与定位销孔，可直接固定在车床床身的安装基准面上，安装边界与常规卧式车床的床头箱安装位完全适配，不需要额外改造安装基座。箱体内部预留了充足的润滑油储存空间，可采用飞溅润滑方式对各齿轮啮合点、轴承支撑位进行持续润滑，降低长期运转的部件磨损，箱体侧面设置有检修开口，日常维护时可直接打开盖板检查齿轮啮合状态、更换磨损部件，不需要整体拆解箱体。带轮端设置有密封结构，避免润滑油泄漏同时阻挡外部切削粉尘进入箱体内部，输出端配套有密封端盖与锁紧机构，可保障轴系运转的轴向定位精度，避免长期运转出现轴系窜动影响加工精度。整体结构布局紧凑，在有限的箱体空间内实现了多档位变速的功能集成，传动路径设计合理，动力传递效率高，可满足车床重载切削、精加工等不同工况的动力输出需求，安装定位基准设计统一，可直接替换同规格车床的老旧床头箱部件，适配性强。
