透明结构展示真空泵原型核心组件

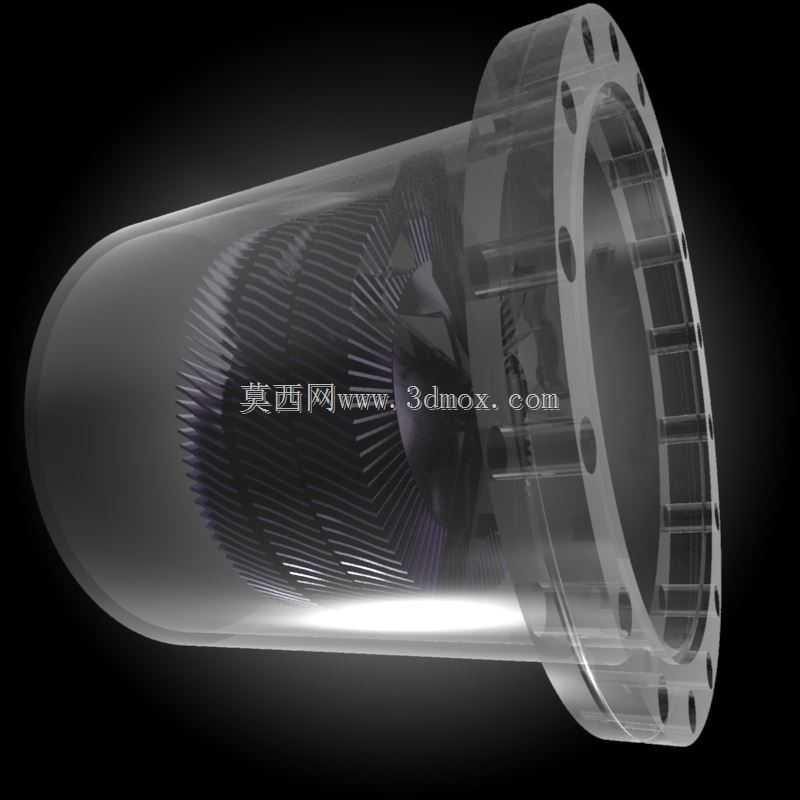

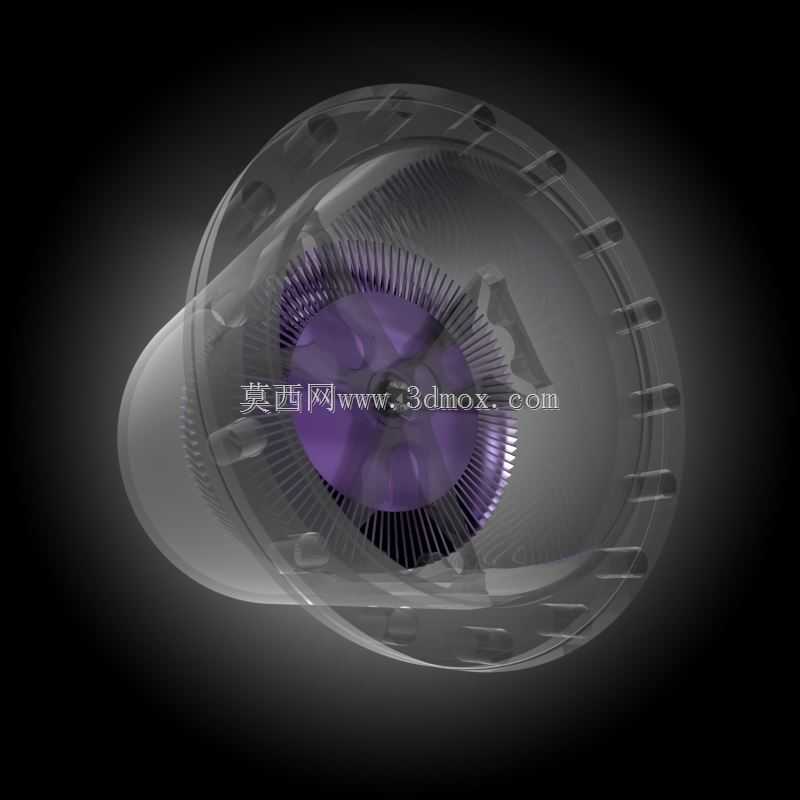

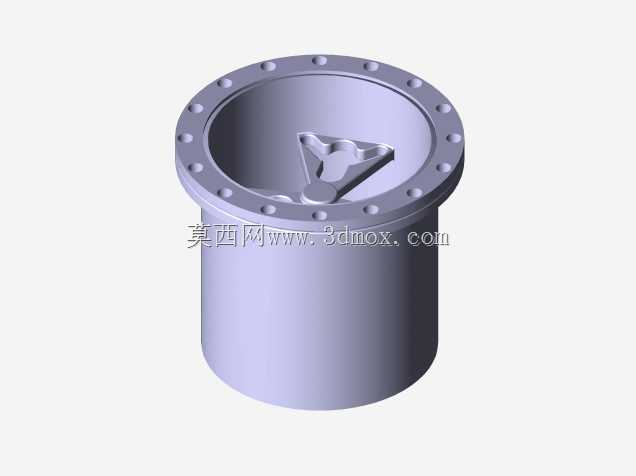

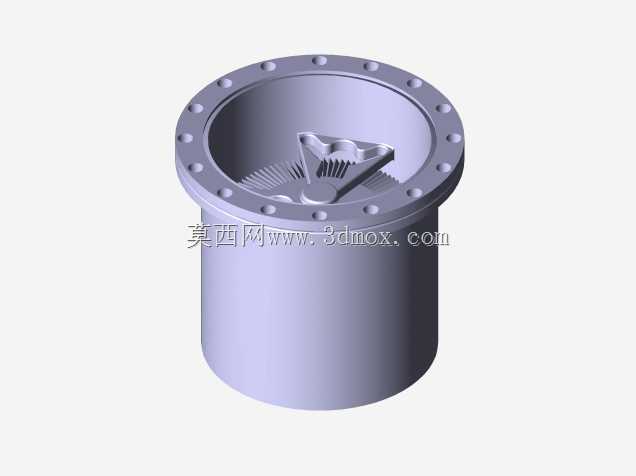

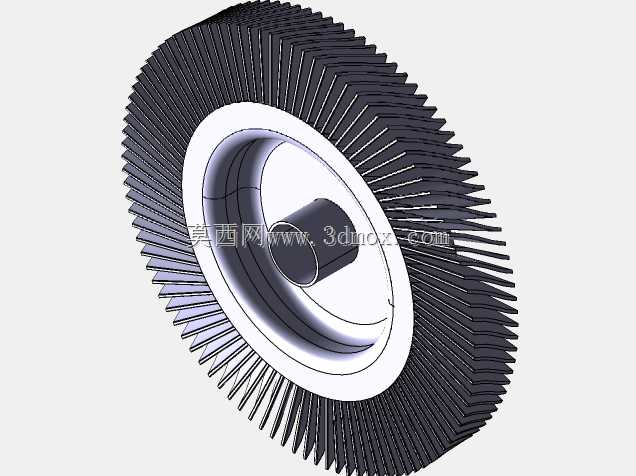

该原型结构主要面向低中真空度获取场景，可适配实验室小型真空系统、电子元器件封装预抽真空、轻工行业物料脱泡等常见作业场景，作为真空获取环节的核心动力部件，能够在密闭腔体中完成空气抽取作业，维持腔体内稳定的负压环境，满足不同工况下的真空度维持需求。从功能特性来看，该原型采用内置式叶轮排布结构，通过叶轮高速旋转带动气体分子定向运动，在进气端形成持续负压区，将被抽介质沿轴向导入泵腔内部，经过多级叶轮的能量传递后，从侧方法兰端的排气通道输出，实现连续的气体抽送作业。泵体外壳采用渐变锥筒形态，从进气端的圆弧封闭端向连接法兰端逐步扩大通径，既能够优化内部流道的气体流动路径，减少气流折返造成的能量损耗，也可以为内部多级叶轮组件提供足够的安装空间，避免叶轮运转过程中与壳体内壁发生干涉。设计过程中重点考量了组件的装配合理性，内部叶轮采用同轴串联排布方式，每一级叶轮的叶片角度都经过流道适配调整，保证气体在逐级压缩过程中流动顺畅，降低紊流带来的振动与噪音。连接端采用标准法兰结构，法兰端面均匀分布多个螺栓安装孔，能够与对应通径的真空管路、真空腔体实现快速对接，安装时只需保证法兰端面的密封垫片平整，按照对角顺序紧固螺栓即可完成密封连接，无需额外定制转接配件。整体结构的安装边界以法兰端面为装配基准，锥筒外壳的最大外径不超过法兰的外接圆直径，进气端的圆弧封头无突出结构，能够在紧凑的安装空间内完成布置，既可以独立作为小型真空系统的动力源，也可以作为前级泵搭配高真空抽气组件组成多级真空机组。外壳的透明化设计能够直观展示内部叶轮的装配位置与流道走向，方便在结构验证阶段观察内部气体的流动状态，快速排查流道设计中存在的阻滞问题，为后续的结构优化、性能迭代提供直观的参考依据，也便于装配环节快速确认内部组件的安装到位情况，减少装配失误带来的性能损耗。
