宾利BR2星型航空发动机凸轮驱动结构

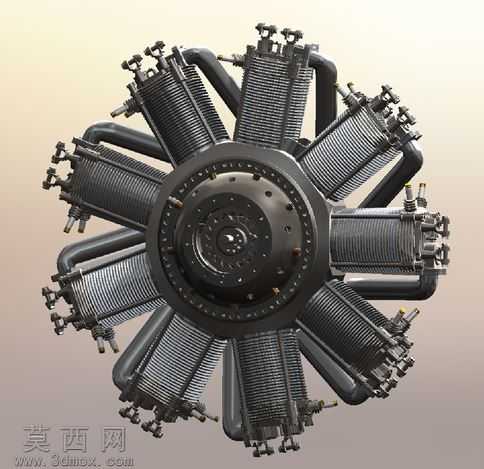

本作品围绕宾利BR2星型旋转发动机的凸轮驱动系统开展三维建模设计，完整还原这款经典航空动力装置的径向排布结构与凸轮驱动逻辑。建模阶段以星型发动机的圆周等分布局为核心基准，先完成中心曲轴基座的参数化搭建，精准匹配九组气缸围绕中心轴呈放射状均匀排布的角度参数，保证每一组气缸的安装位、散热鳍片组、气门组件的相对位置完全符合真机结构比例。针对凸轮驱动系统的核心传动逻辑，建模时重点还原了中心凸轮盘与各缸挺柱、推杆、摇臂的配合关系，对凸轮型线做了精准的曲面拟合，确保凸轮旋转过程中可以按照预设时序驱动各缸进排气门完成开闭动作，还原真实的配气相位逻辑。材质渲染阶段，为发动机主体的铸铁壳体赋予做旧金属材质，还原老旧航空发动机表面的氧化质感与细微使用痕迹，散热鳍片部分做了哑光金属处理，突出密集鳍片的层叠结构细节，管路、紧固件等部件分别赋予黄铜、烤黑钢材等差异化材质，通过材质区分强化不同部件的结构辨识度。结构设计上完整还原了星型发动机的曲轴-凸轮联动逻辑，中心旋转基座集成凸轮轨道，每一组气缸的活塞连杆均与中心曲轴铰接，凸轮随曲轴同步旋转时，通过挺柱传递驱动力，依次触发对应气缸的气门动作，实现九缸按顺序完成进排气循环。设计过程中重点验证了凸轮轮廓与挺柱的运动干涉情况，通过运动仿真确认各部件在全行程运动中无碰撞、卡滞，配气动作与活塞运动时序完全匹配，精准复现宾利BR2旋转发动机独特的凸轮驱动系统运行原理，清晰展现早期航空星型发动机的机械结构美感与传动设计巧思。
