工业电气控制柜内部集成安装布局结构

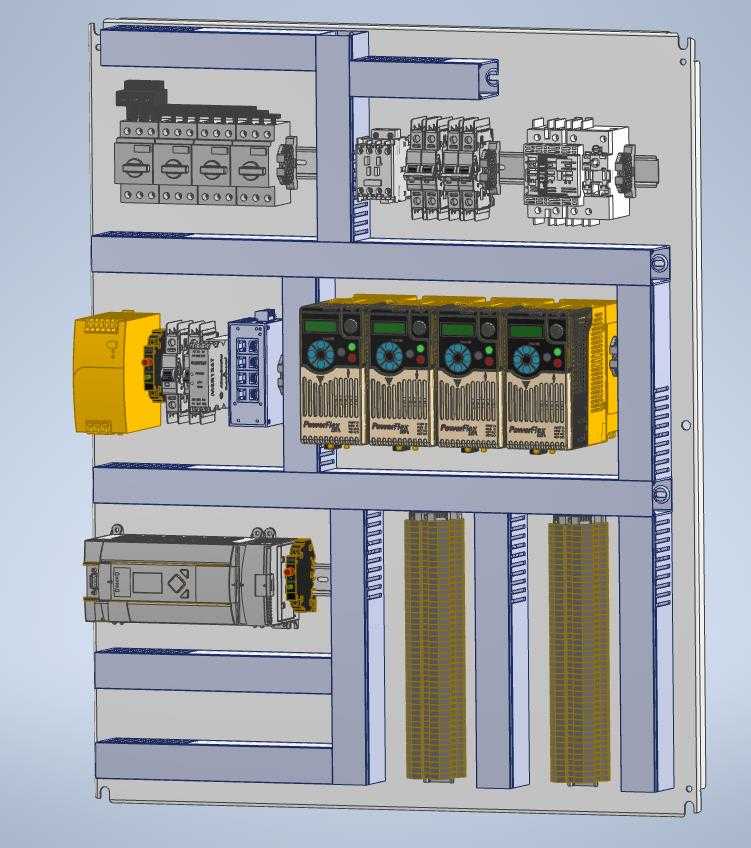

这套结构设计面向工业现场低压电气控制场景，主要用于生产车间自动化产线、成套加工设备的动力配电与运行逻辑控制，承担电能分配、负载保护、设备调速、信号中转的核心作用，可适配常规工业环境下的电机驱动、传感信号采集、执行器件供电等多类需求，是成套工业装备电控部分的核心承载结构。整体布局采用分层排布的设计思路，柜体内部通过横向安装梁划分出多个独立安装区域，上层区域预留大电流回路器件安装位，排布多组大规格断路器与接触器组，负责主回路的通断控制与过载、短路保护，器件之间预留充足的接线空间与安全爬电距离，避免大电流工况下出现电弧干扰或绝缘失效问题。中层区域为核心控制单元安装位，集成多台变频器与小型控制断路器，变频器采用并排紧贴安装的排布方式，相邻器件之间保留符合散热要求的间隙，安装梁对应位置预留散热通风通道，保证设备长时间满负载运行时的热量可顺利散出，该区域器件负责对接现场电机等动力负载，实现转速调节、运行状态切换的控制功能，同时搭配小型辅助器件完成控制回路的信号转接。下层区域排布多组导轨式接线端子排，用于现场外接线缆的端接与分线，端子排采用竖向排布方式，对应上层、中层器件的接线点位做分区规划，强电、弱电端子区域做物理分隔，避免信号干扰，同时预留充足的走线空间，方便现场布线施工与后期维护查线。整体安装框架采用标准工业型材拼接而成，所有器件安装位均符合通用电气安装尺寸规范，可适配市面主流品牌的同规格电气元件，柜体内部的安装梁位置可根据实际器件尺寸做灵活调整，满足不同项目的元件配置需求。外形与安装边界方面，整体结构适配标准立式电控柜的内部安装尺寸，所有器件安装完成后，与柜体侧壁、柜门、背板之间均预留符合安全规范的操作间隙，柜门关闭时不会触碰内部突出的器件接线端，柜体两侧预留线缆进出的开孔位置，可对应走桥架或穿线管的布线需求，整体布局兼顾安装便利性、维护便捷性与运行安全性，既满足工厂批量装配的工艺要求，也适配后期现场改造的元件更换需求，可直接作为成套电控柜的内部布局参考方案，用于指导实际生产中的柜体装配与元件排布作业。
