ArduinoUNO开源控制开发板外观结构

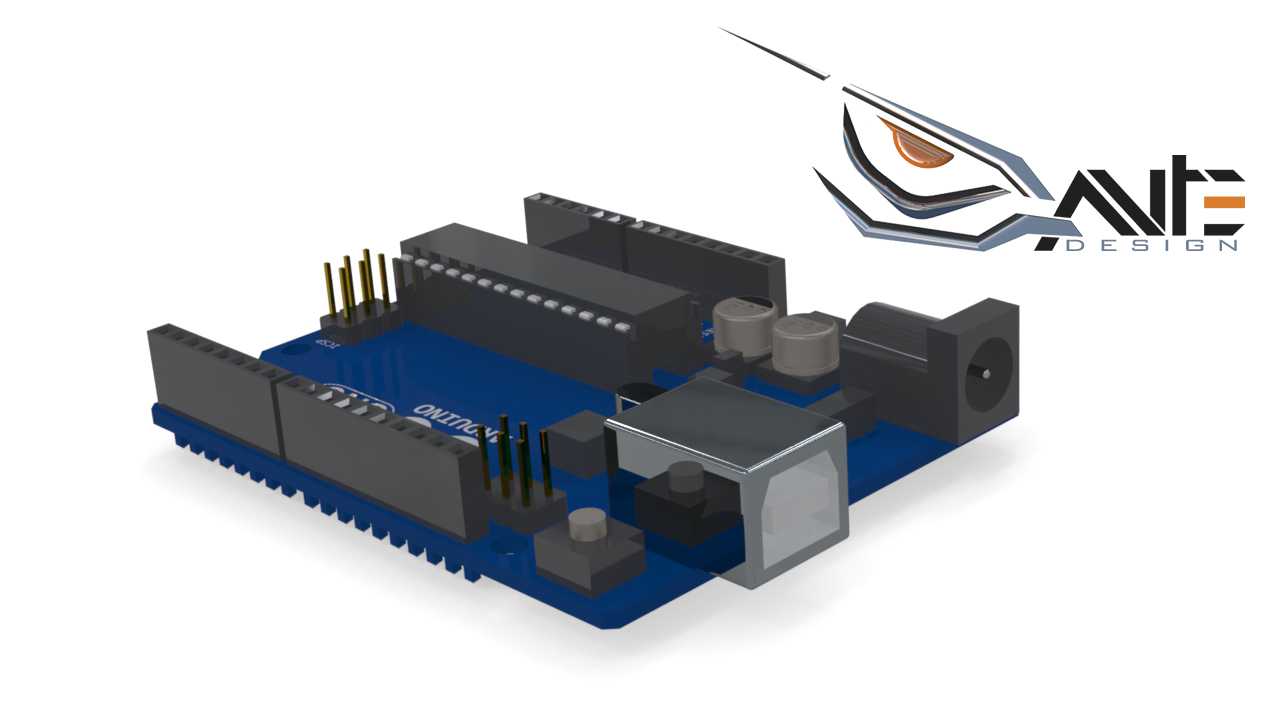

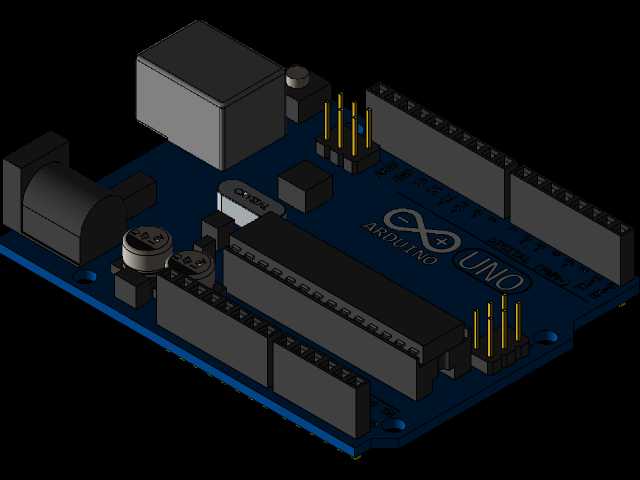

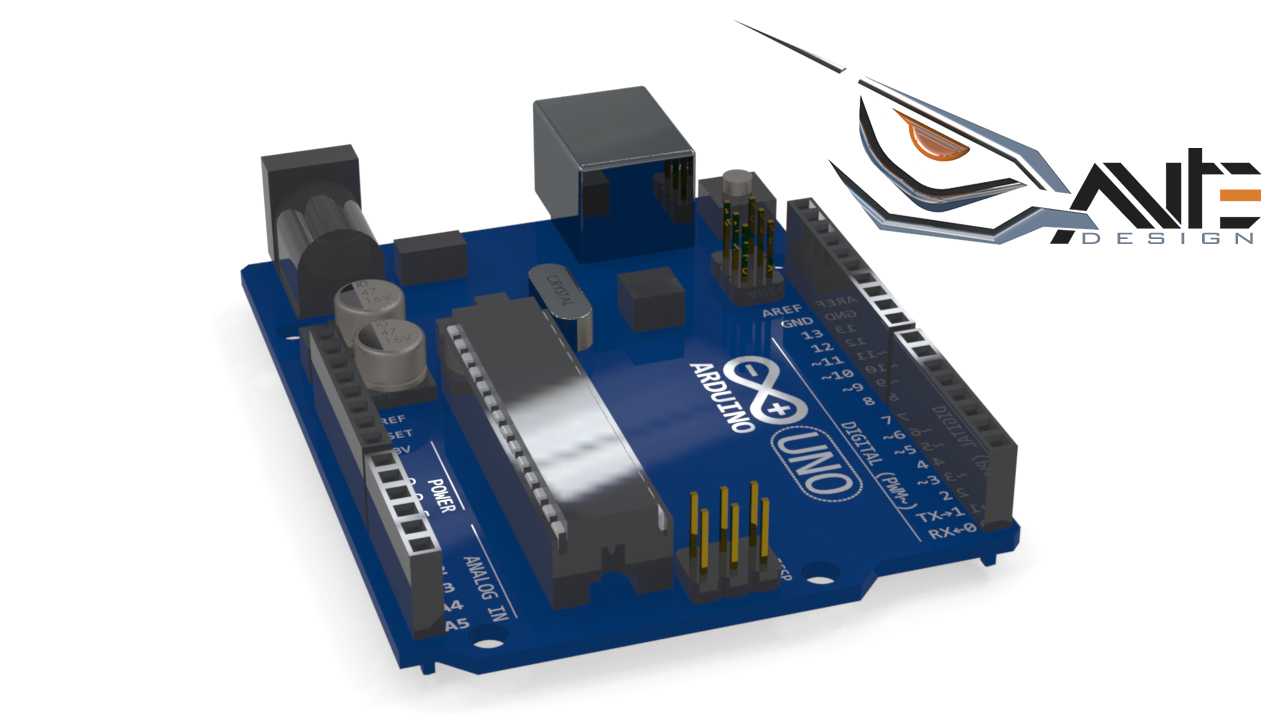

这款Arduino UNO开发板的三维结构还原，完整呈现了开源主控板的实体布局与部件细节，可用于电子项目前期的结构适配、安装位校核与整机布局验证工作。在实际应用场景中，这类主控板广泛覆盖创客原型开发、小型自动化设备控制、教学实验装置搭建、智能硬件小批量试制等领域，是连接软件逻辑与实体硬件的核心载体，能够通过引脚外接各类传感器、执行器，实现数据采集、逻辑运算、指令输出的完整控制链路。从实际用途来看，该开发板可承担小型智能设备的主控任务，比如环境监测节点的数据采集上传、小型机械臂的动作逻辑控制、教学实验中的电路原理验证、创意装置的交互逻辑实现，适配从入门学习到项目落地的多阶段需求。在功能特性层面，板载集成了USB通信接口、电源输入接口、主控芯片、复位按键、电源指示灯、状态指示灯，以及排布规整的数字IO引脚、模拟输入引脚、电源引脚，所有接口的位置、间距、突出高度都按照实物比例还原，能够清晰呈现各部件的空间占位。设计思路上，整体采用规整的矩形板型布局，将高频使用的外接引脚统一排布在板卡两侧，方便用户外接杜邦线与扩展模块；将接口类部件布置在板卡边缘，避免外接线材与板上元件产生干涉；将高度较高的接口、电容类元件与低矮的贴片元件分区排布，既保证焊接装配的便利性，也预留了足够的散热空间，同时避免不同高度元件之间出现安装冲突。外形尺寸方面，板卡整体为标准的矩形轮廓，长宽尺寸适配通用的开发板安装孔位，四个边角预留的固定安装孔位置精准，可直接匹配常见的亚克力固定底座、设备安装仓的预留螺孔；板上最高的部件为USB接口与电源接口，整体高度控制在常规嵌入式安装仓的容纳范围内，安装边界清晰，用户在做整机结构设计时，可直接参考该模型预留板卡安装槽、走线空间与固定孔位，避免出现安装干涉、线材挤压、接口遮挡等问题，有效缩短项目前期的结构适配周期，减少实物打样的调整成本。
