机箱安装式RCA同轴音频连接插座结构设计

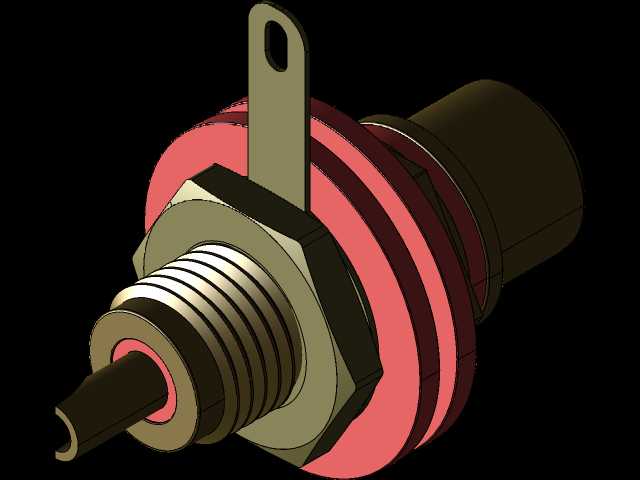

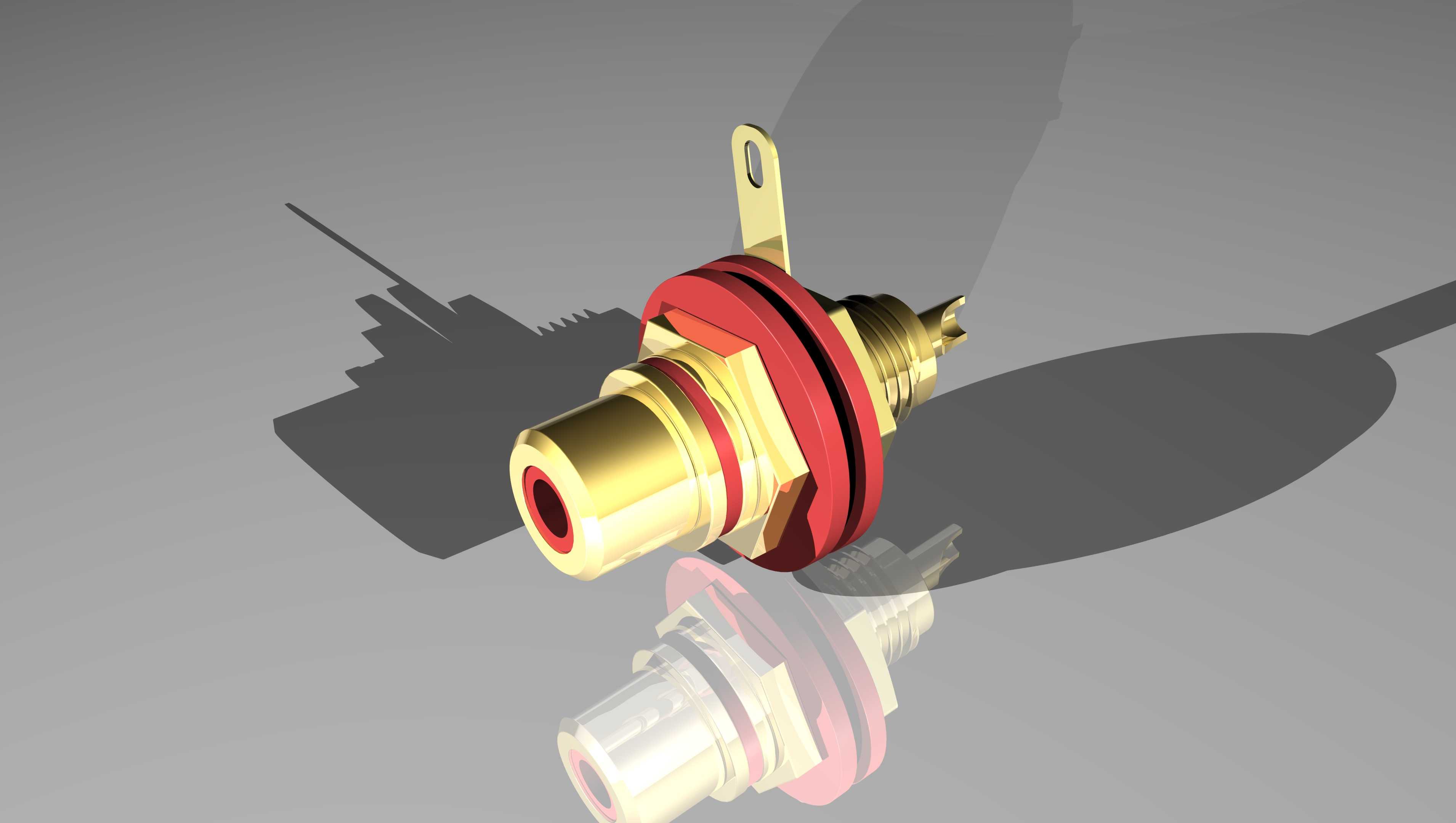

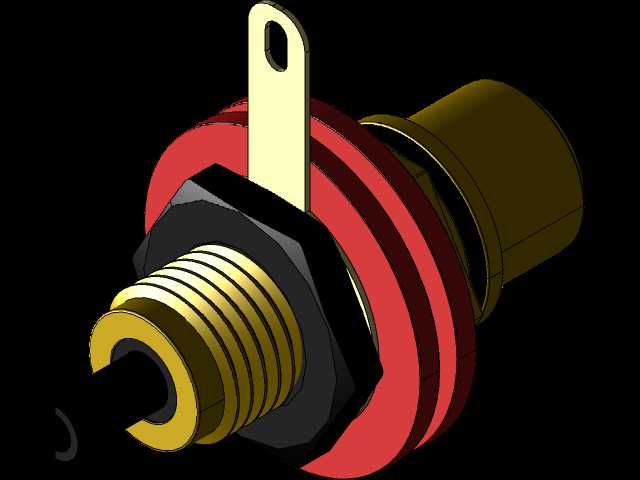

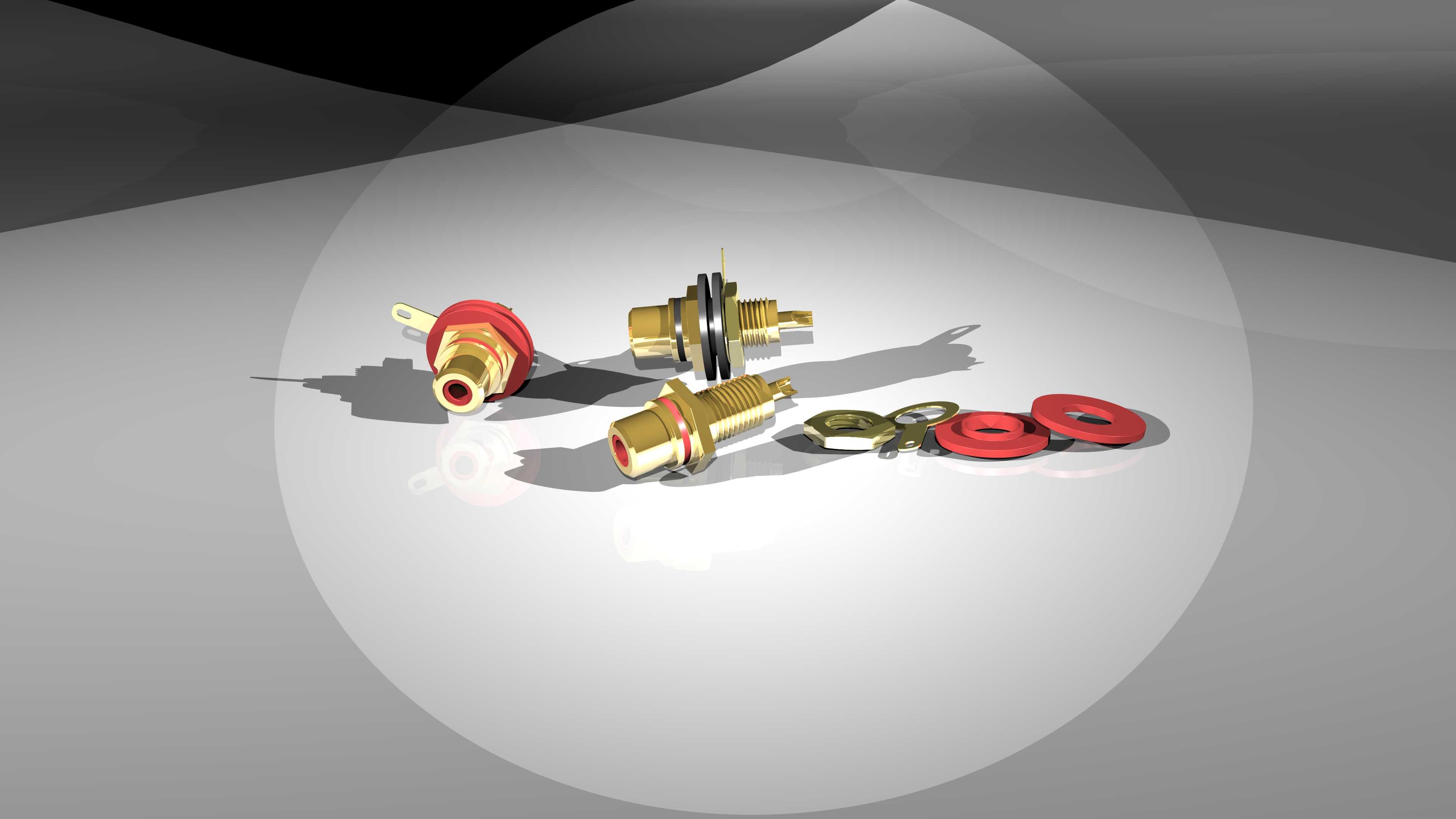

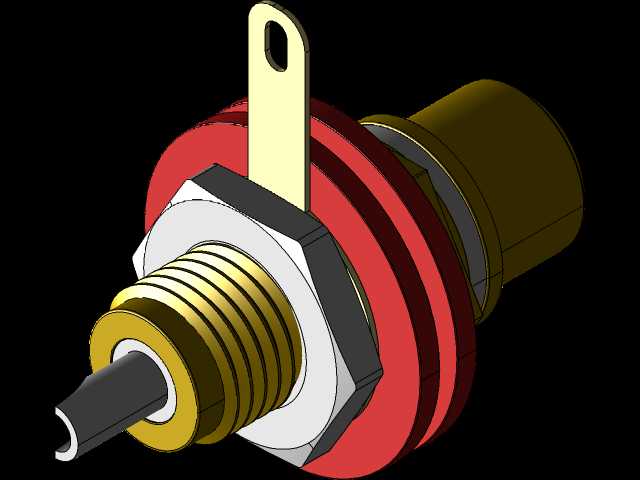

这款机箱嵌入式安装的RCA同轴音频连接器，主要应用在专业功放、桌面音响、音频解码器、家庭影院主机等音视频设备的背板信号接驳场景，是模拟音频信号、同轴数字音频信号传输链路里的核心接插部件，承担设备内部电路与外部音频线材的物理连接、信号导通作用，能够稳定传输低电平音频信号，减少传输过程中的信号损耗与外界电磁干扰，保障音频信号的还原度。从功能特性来看，该连接器采用中心信号针加外圈接地层的同轴结构设计，接触部位采用镀金工艺处理，既可以降低接触电阻提升信号导通效率，也能避免长期使用出现氧化导致的接触不良问题；中部设置的多层红色密封绝缘垫圈，一方面可以实现接插件与金属机箱面板之间的电气绝缘，避免机箱杂散电流串入音频回路产生底噪，另一方面能够填充安装孔位的间隙，起到一定的防尘、防松动作用；侧方延伸的接地焊片可直接与机箱接地端连通，进一步屏蔽外界电磁干扰，提升弱信号传输的稳定性。在设计思路上，这款连接器完全参照实际量产的同规格产品实物测绘建模完成，充分考虑了机箱面板安装的实际适配需求：整体采用穿板式安装结构，主体的螺纹段可穿过机箱面板预留的标准安装孔位，通过配套的锁紧螺母从面板外侧旋紧固定，安装后连接器的插接口端突出面板合适长度，既不会因为突出过多易受碰撞损坏，也不会因为凹陷过深导致常规RCA插头无法完全插合；尾部的焊杯结构尺寸适配常规音频线材的线芯焊接需求，焊杯边缘做了倒角处理，方便焊接时焊锡浸润，也能避免尖锐边缘刮伤线材绝缘层。从安装边界尺寸来看，该连接器的安装开孔直径适配行业通用的RCA座安装孔径，安装后在机箱内部占用的轴向长度经过优化，不会与机箱内部的电路板、布线结构产生干涉，相邻安装位的间距也符合多接口并排布置的常规设计规范，可直接用于单接口或多接口阵列的音频背板设计；接插件的插拔力经过结构匹配设计，既可以保证插头插入后连接稳固不会轻易松脱，也不会因为插拔力过大导致用户插拔线材时带动整个连接器松动，长期反复插拔后仍能保持稳定的接触性能，适配民用音响、专业音频设备的长期使用需求。
