带法兰安装定位的八脚电子管插座结构

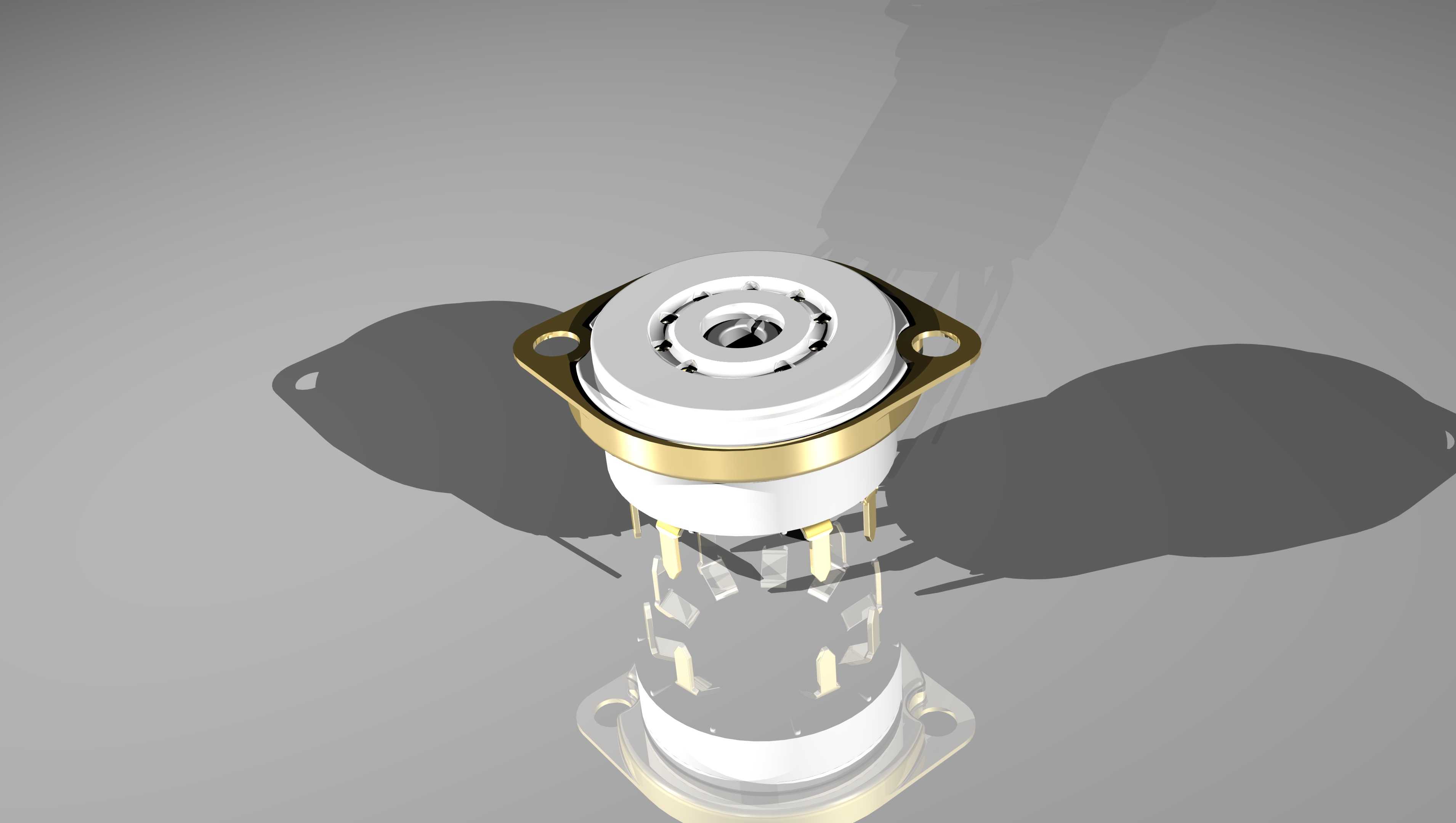

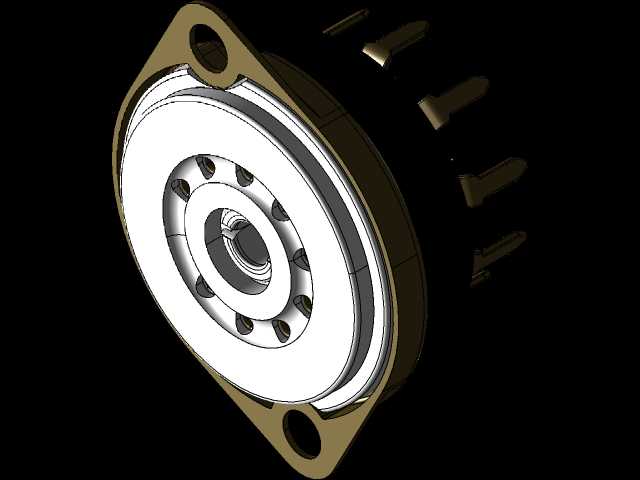

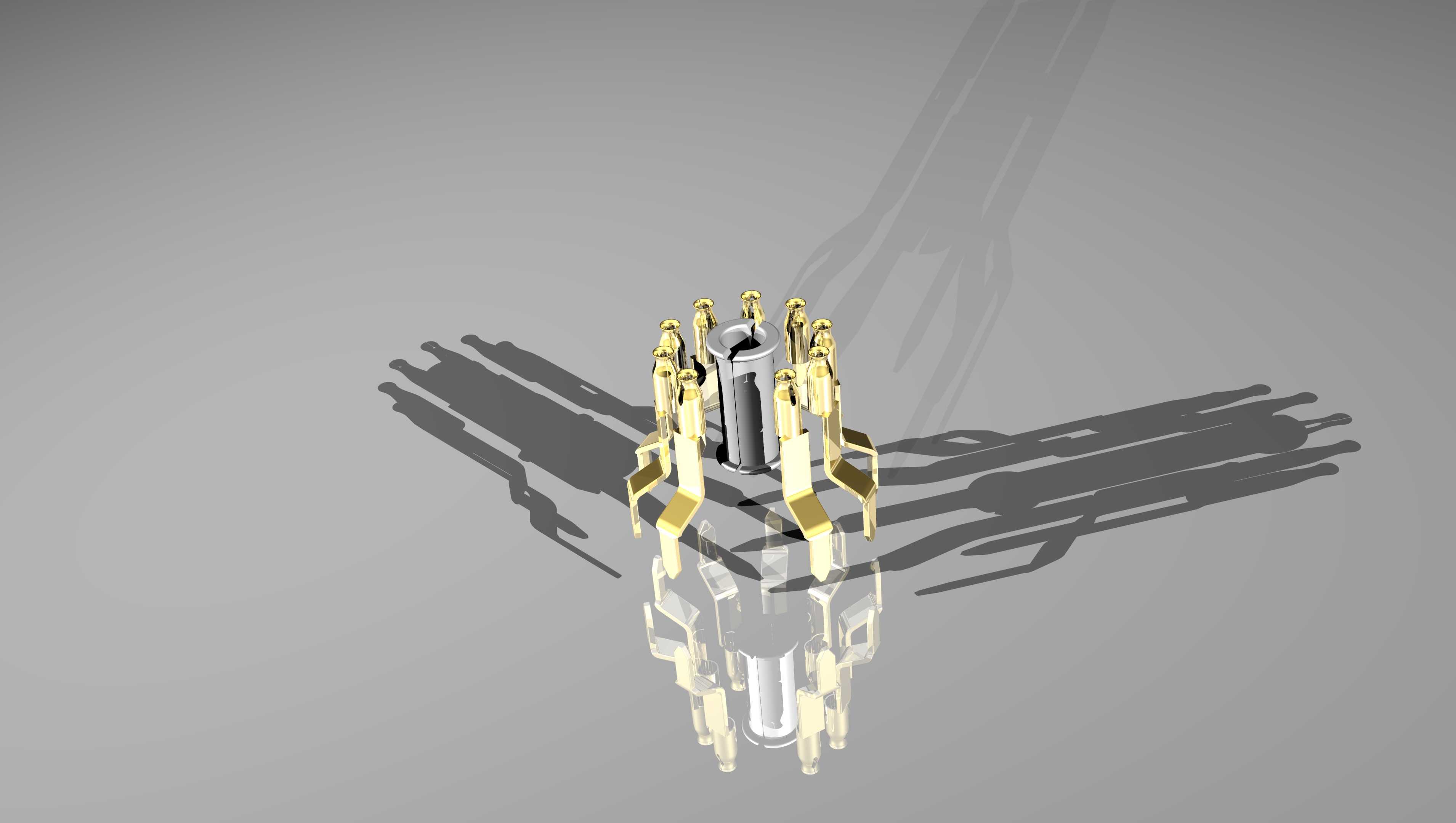

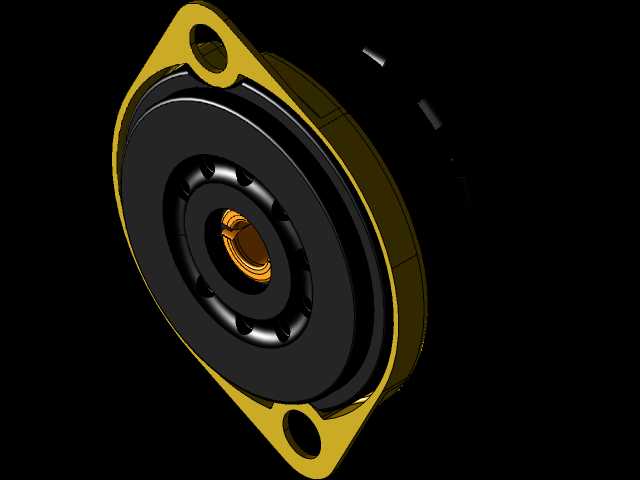

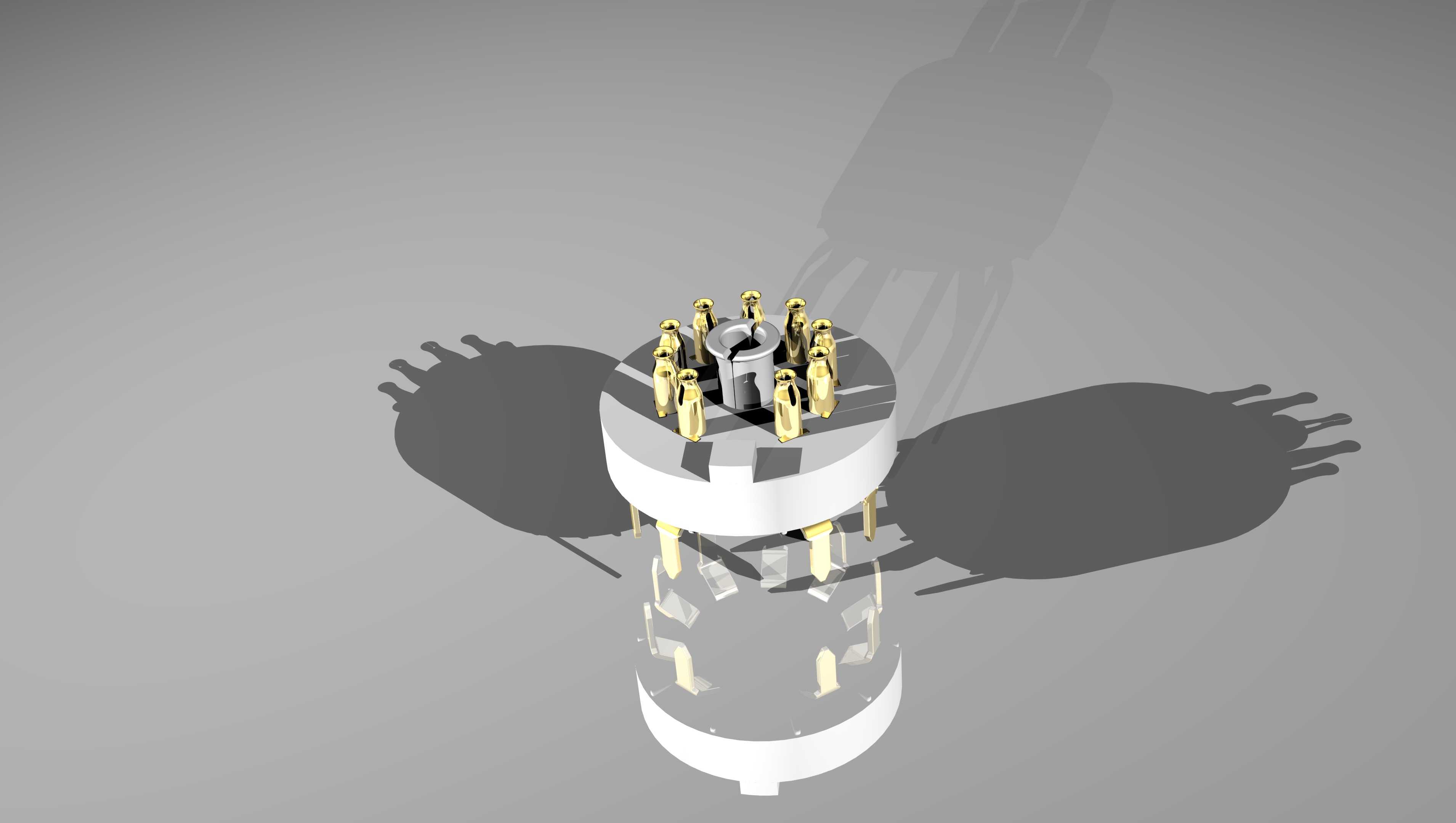

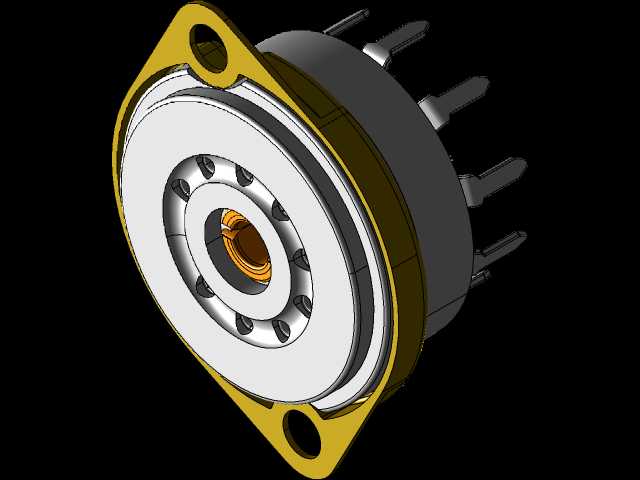

这款电子管管座主要应用于真空电子管设备的电路连接场景，常见于高端音频功率放大器、老式无线电收发设备、专业射频信号发射装置、实验室高压测试仪器以及复古风格的电子管音频周边器材中，作为电子管与电路板之间的核心连接载体，承担着电子管引脚定位、电气导通、结构固定以及绝缘防护的多重作用，是电子管类设备中不可或缺的基础连接配件。在实际设备运行过程中，该管座需要精准承接电子管的插装力，同时保证每一个引脚与电路触点的可靠接触，避免因接触不良产生的信号失真、接触电阻过大发热或者高压打火等问题，尤其在高压工作的射频设备中，管座的绝缘性能与接触稳定性直接决定了整台设备的运行可靠性与使用寿命。这款管座采用带菱形法兰的安装结构设计，法兰盘上预留两个对称的安装定位孔，可通过螺丝直接固定在设备的金属机箱面板或者内部安装支架上，安装边界清晰，法兰盘的外轮廓尺寸适配常规小功率八脚电子管的安装间距，不会与周边的电容、电阻、接线端子等元器件产生安装干涉，管座主体的插合端深度完全匹配对应型号电子管的插脚长度，插装后电子管底部与管座上端面完全贴合，既可以避免灰尘进入接触腔，也能保证插合到位后引脚不会出现虚接偏移。设计过程中首先对原有同类型管座的实物进行了全尺寸测绘，还原了引脚的排布间距、陶瓷基座的绝缘厚度、金属接触簧片的弹性形变范围，同时优化了中部金属屏蔽环的结构，在管座中部增加一圈环形金属接地层，可有效屏蔽电子管工作过程中产生的电磁干扰，避免信号串扰影响音频设备的信噪比或者射频设备的信号纯度。管座下部的引出引脚采用直插式设计，可直接穿过印刷电路板的对应焊盘进行波峰焊或者手工焊接，引脚长度预留了足够的焊接加工余量，既适合PCB板直插安装，也可以通过接线端子进行飞线连接，适配不同的设备布线需求。接触簧片采用高弹性铜材制作，表面做镀金处理，既可以保证多次插拔后的接触弹性，也能避免长期使用后触点氧化导致的接触性能下降，基座部分采用高频陶瓷材质制作，具备优异的耐高温性能与高压绝缘性能，可承受电子管工作时散发出的高温，同时在千伏级的高压工作环境下不会出现击穿、漏电等问题，法兰盘与基座之间设置了密封缓冲垫，既可以提升安装后的结构稳定性，也能避免机箱外部的灰尘、潮气顺着安装缝隙进入设备内部。
