汽车覆盖件成型冲压模具三维结构

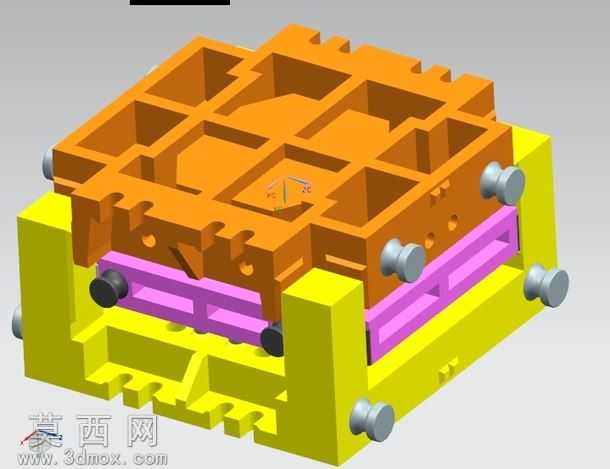

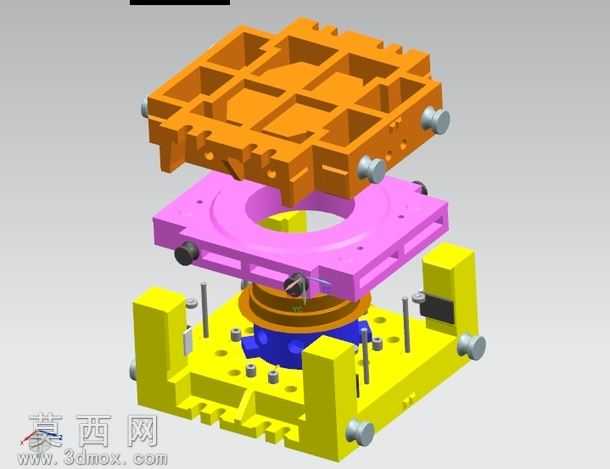

本模型为汽车零部件生产用冲压成型模具，采用三维参数化建模方式完成全结构搭建，完整还原了冲压模具从上模座、压料板到下模座的全层级装配关系。建模过程中严格遵循冲压模具设计规范，对每一处导向结构、安装孔位、定位销孔、紧固螺栓位都做了1:1等比例还原，未做结构简化处理，可直接用于模具结构原理学习与生产方案参考。模型渲染阶段采用分层材质赋予方案，上模座设置为工程橙哑光硬质合金材质，还原铸铁模座的磨砂金属质感，压料圈设置为玫粉色工程塑料与金属复合材质，区分中间弹性压料组件与上下刚性模体的结构差异，下模座设置为明黄色铸钢材质，清晰区分上下模的装配层级，内部成型凸模采用深蓝色合金工具钢材质，突出成型工作部件的核心位置，导向导柱、紧固螺栓、限位块等标准件采用亮银色金属材质，还原标准五金件的表面光泽。结构设计上，该模具为典型的单工序拉延冲压模，上模座设置有加强筋网格结构，在保证模座结构强度的同时有效降低模具整体重量，压料板周向布置多组等高套筒与氮气弹簧安装位，保证压料过程中压力均匀分布，避免冲压过程中板料起皱；下模座设置有周向定位块、板料定位销，保证送料位置精度，四角布置独立导柱导套结构，合模过程中导向精度高，可承受大吨位冲压的侧向力，模座边缘设置有起吊螺纹孔、快速夹模位，满足模具上机安装的生产需求。设计思路围绕汽车薄板件拉延成型的工艺需求展开，压料面采用随形设计，贴合产品成型面的曲率变化，拉延筋设置在压料面周向，控制板料进料速度，避免成型过程中出现开裂、起皱等工艺缺陷，模具的闭合高度、开模行程都参考常规闭式压力机的安装参数设置，具备实际生产的参考价值，整体装配逻辑清晰，各部件之间无干涉，可完成虚拟合模、开模的动态模拟，直观展示冲压模具的工作过程。
