电机机械性能测试用负载试验台架

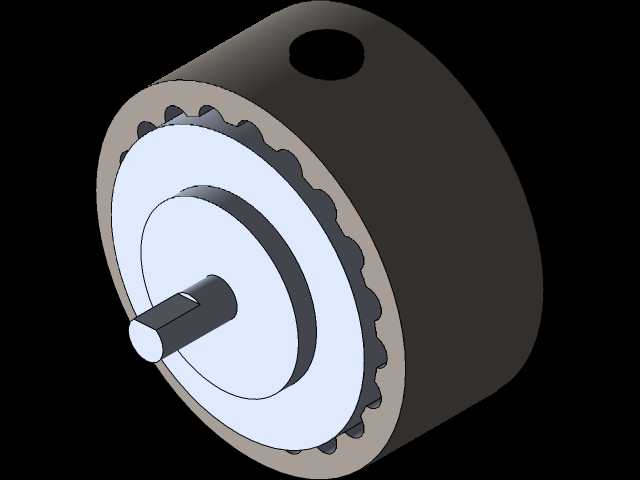

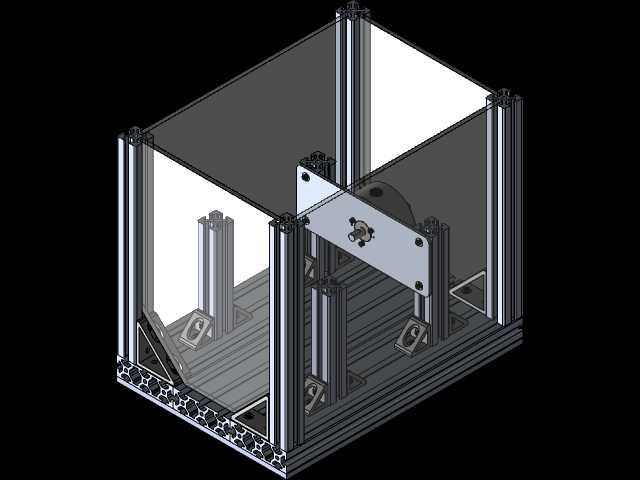

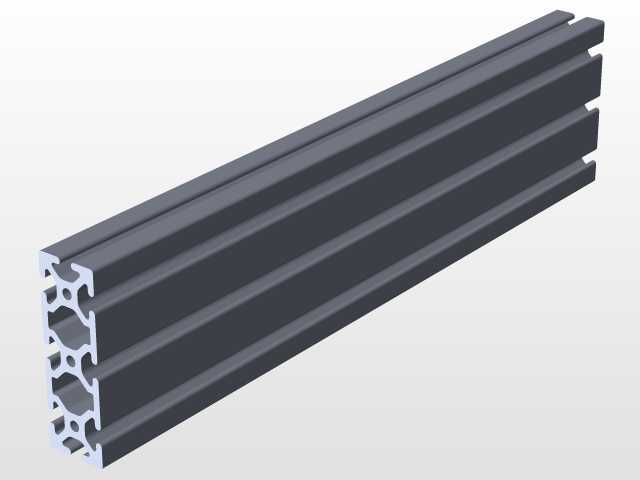

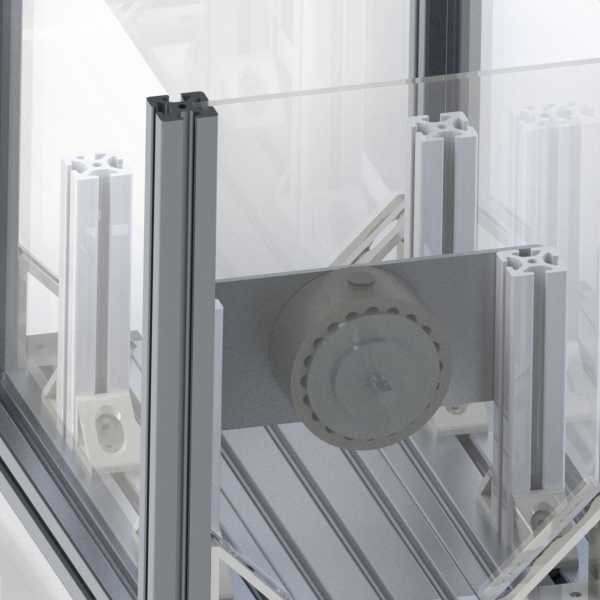

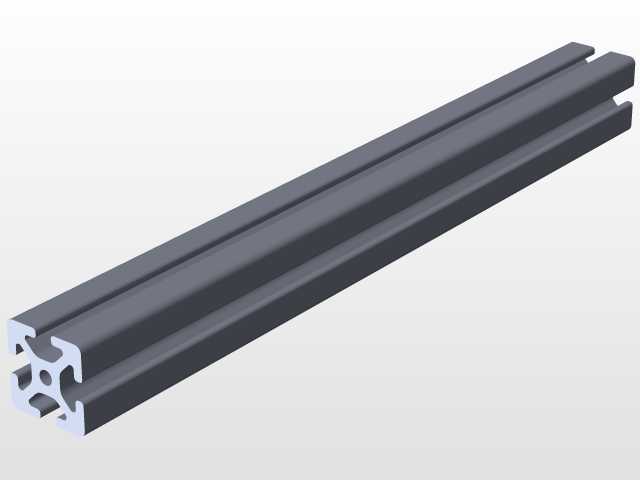

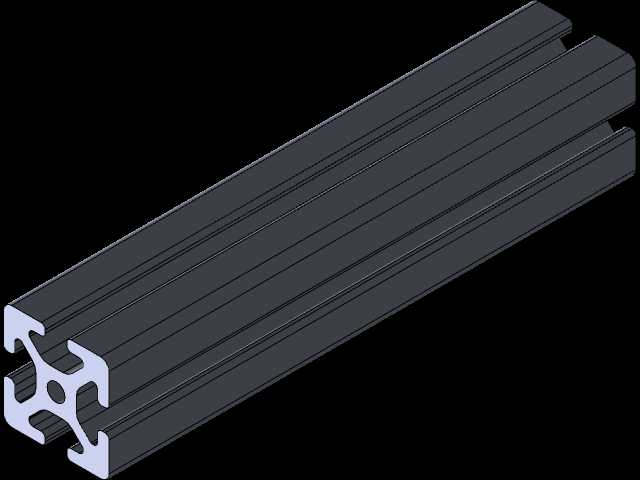

该测试台架主要面向中小型电机研发、生产环节的性能校验场景，可覆盖电机出厂负载测试、研发阶段带载特性验证、热特性参数采集等核心应用需求，替代传统高成本专业测功设备，为小批量电机测试、教学实验场景提供高性价比的测试载体。台架主体采用工业铝型材搭配角撑连接件搭建框架结构，整体为开放式立方框架形态，框架侧面采用聚碳酸酯透明板材作为防护面板，既可以在测试过程中阻隔旋转部件的安全风险，又能让操作人员直观观察内部电机的运行状态，面板采用快装式固定结构，无需专用工具即可快速拆卸，方便测试过程中调整接线、更换被测部件。框架的安装立柱预留了全行程T型槽安装位，可根据被测电机的外形尺寸、安装孔位快速调整安装板的固定位置，兼容不同基座规格的中小型电机安装，无需额外加工定制转接板。台架预留了标准电机安装位与负载安装位，可通过常规弹性联轴器实现被测电机与负载模块的直连传动，支持搭配磁粉制动器、磁滞制动器等多种可变负载模块，通过调整负载端的输入电流即可连续调节负载扭矩大小，既可以实现恒定负载下的电机电流、温升、转速参数采集，也可以模拟带滞后刹车的突变负载工况，校验电机的动态响应特性。台架的制动器安装板预留了编码器专用安装孔位，可直接适配CUI AMT20系列编码器，实现输出转速、转角的高精度采集，无需额外设计编码器安装支架。框架底部采用带防滑减震垫的脚座固定，可抵消测试过程中电机转动带来的小幅振动，保证测试数据的稳定性，整体框架的安装边界预留了充足的接线与操作空间，角撑板位置专门开设了走线开口，方便电机动力线、编码器信号线、负载控制线的规整引出，避免线路与旋转部件发生干涉。台架还配套了空白安装面板，可根据测试需求拓展安装电流采集模块、温度采集模块、扭矩传感器等测试配件，灵活适配不同类型电机的测试需求，相比标准化的专业测功设备，该台架的组装成本更低，改造灵活性更强，可根据具体测试需求快速调整结构布局，适合中小规模的电机测试场景使用。
