工业管道用圆筒式轴流通风机结构设计

这款轴流通风设备主要面向工业厂房通风换气、管道加压送排风、工矿企业岗位送风、民用建筑通排风等场景设计，可直接安装在通风管道端部、墙体预留洞口或者支架上，实现大流量低阻力的空气输送需求，也可适配除尘系统、暖通空调系统的末端送风环节，在需要持续空气置换的空间内，能够快速完成室内外空气的循环更新，降低空间内闷热感、排出浑浊废气，为作业环境提供稳定的新鲜空气供给。

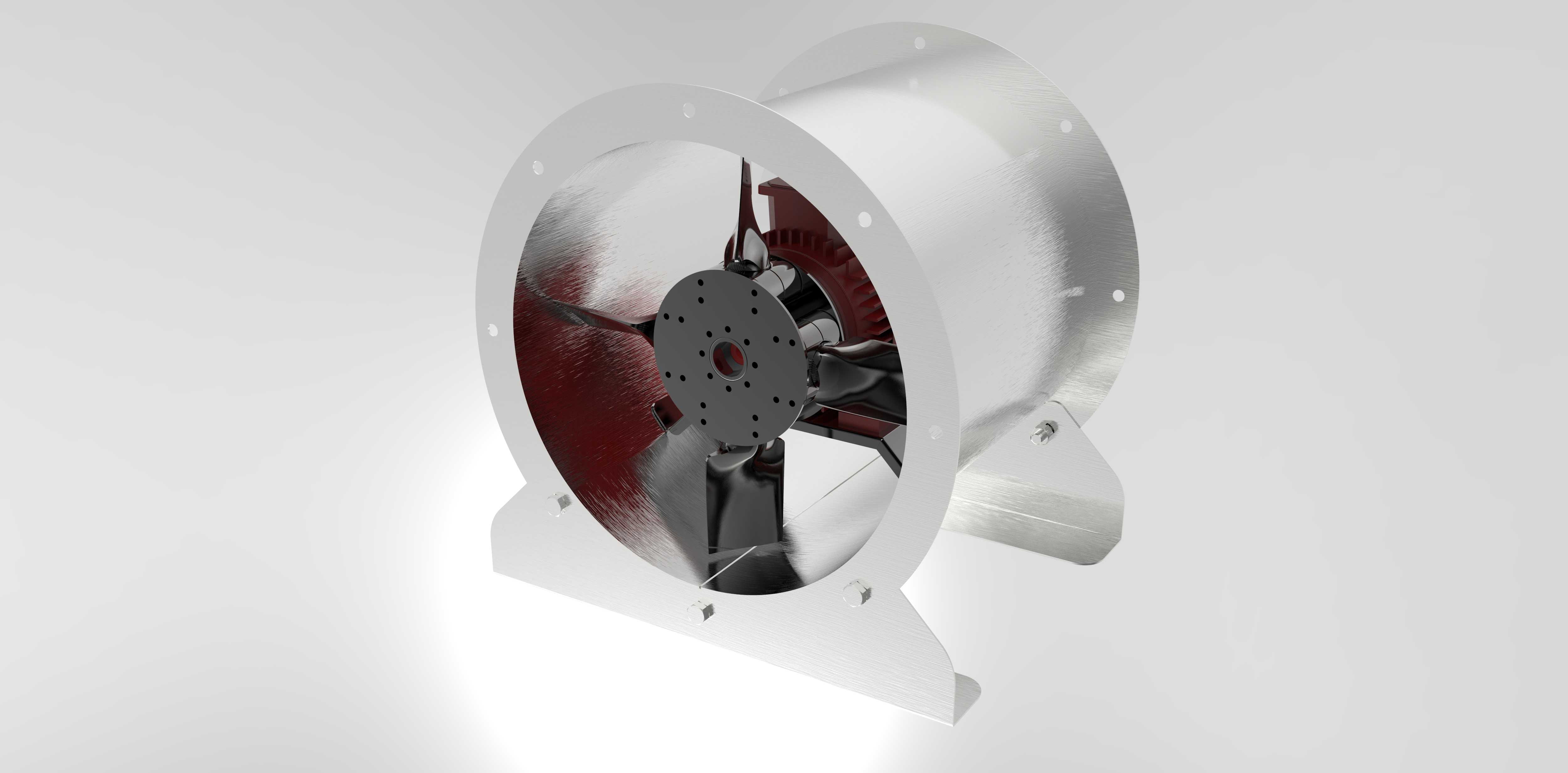

从功能特性来看，该设备采用直筒式流道设计，气流沿轴向进入叶轮后沿轴向流出，风阻损失小，相同功率下送风距离更远、风量更大，适配大空间的通风需求。设备自带安装底座，可直接通过螺栓固定在安装基础上，端部法兰采用圆周均布螺栓孔设计，可直接对接同管径的通风管道，无需额外制作过渡连接构件，降低现场安装的施工难度。叶轮采用多叶片曲面设计，叶片角度经过气动优化，运转时气流扰动小，可有效降低运转过程中的气动噪音，适配对噪音控制有一定要求的室内安装场景。

设计过程中优先考虑了安装适配性与运维便捷性，筒体采用薄壁圆筒结构，在保证结构强度的前提下尽可能降低设备自重，降低安装支架的承重要求；电机内置在筒体中心的导流罩内，导流罩同时兼具气流整流作用，可减少电机对气流的阻挡，提升送风效率；筒体端部的法兰盘预留了均匀的安装孔位，可适配不同方向的管道对接需求，底部的支撑脚采用折弯成型结构，两个安装脚的孔位间距经过标准化设计，可适配常规的风机安装支架尺寸，无需现场重新打孔适配。

外形尺寸方面，该款风机的筒体外径、整体长度、安装脚的孔位间距均按照常规通风管道的通用规格设计，安装时预留的检修空间仅需满足侧面接线、日常清理叶轮的需求即可，无需预留过大的操作空间，适合在空间紧凑的管道夹层、墙体洞口位置安装。设备的进出风端均设置了防护网安装位，可根据使用场景加装防护网，避免杂物被吸入叶轮造成设备损坏，也可防止人员误触运转的叶轮，提升使用过程中的安全性。
