矩形管道通风风机结构设计

　　在商用建筑通风、工业车间排风、洁净室气流组织、厨房排油烟等场景中，矩形风管配套的通风风机是管路系统的核心动力部件，这类设备需要直接嵌入矩形通风管道的安装段，不需要额外设置独立的风机机架，能够最大化节省管路安装空间，同时保证气流沿管道轴向平顺输送，减少局部风阻带来的能耗损失。这款矩形风管风机的整体外框采用等边角钢折弯拼接的法兰边框结构，边框上预冲了等间距的安装孔位，安装时可以直接和同规格的矩形风管法兰通过螺栓锁紧，法兰接缝处可搭配密封胶条填充，避免高压送风状态下出现漏风问题，适配边长200mm规格的标准矩形通风管道，安装边界和常规矩形风管的截面尺寸完全匹配，不需要做变径转接处理，能够直接串入现有通风管路中，大幅降低现场安装的改造成本。

　　从结构设计逻辑来看，这款风机的壳体采用镀锌钢板折弯成型，板材厚度根据风压需求做了匹配选型，壳体的拼接边采用满焊或者咬口工艺处理，保证壳体的结构强度和气密性，避免风机运行时因为壳体振动产生额外的结构噪音，同时镀锌层能够应对常规通风环境下的防锈需求，在普通商用建筑、普通工业车间的通风场景中不需要额外做表面防腐处理。风机的内部叶轮采用前倾式多翼叶结构，这类叶轮的风压低、风量适中，运行噪音相对较低，非常适合民用商用建筑的通风换气场景，叶轮的动平衡等级按照G6.3级做校准，保证风机在额定转速运行时不会出现明显的振动传递，避免振动通过风管法兰传递到建筑结构上产生固体传声问题。

　　在实际选型应用中，这类矩形风管风机通常会根据管路的总阻力、需求换气次数来匹配对应功率的电机，电机采用内置式安装结构，电机支架直接固定在风机壳体的加强筋上，支架和壳体之间设置橡胶减震垫，阻断电机运行时的振动传递路径。风机的进出风侧没有额外的导流结构，依靠和风管的直连实现气流的平顺导入导出，在管路设计时只需要保证风机前后保留不小于1.5倍管径的直管段，就可以避免气流偏流导致的风机效率下降、运行噪音升高问题。和传统的圆筒形管道风机相比，矩形结构的风机能够更好地适配建筑吊顶内的矩形排布空间，在吊顶高度有限的商用办公、商超场景中，矩形截面的设备能够更充分利用吊顶内的扁平空间，不需要为了适配圆形风机额外压低吊顶高度，提升建筑的室内净空高度。

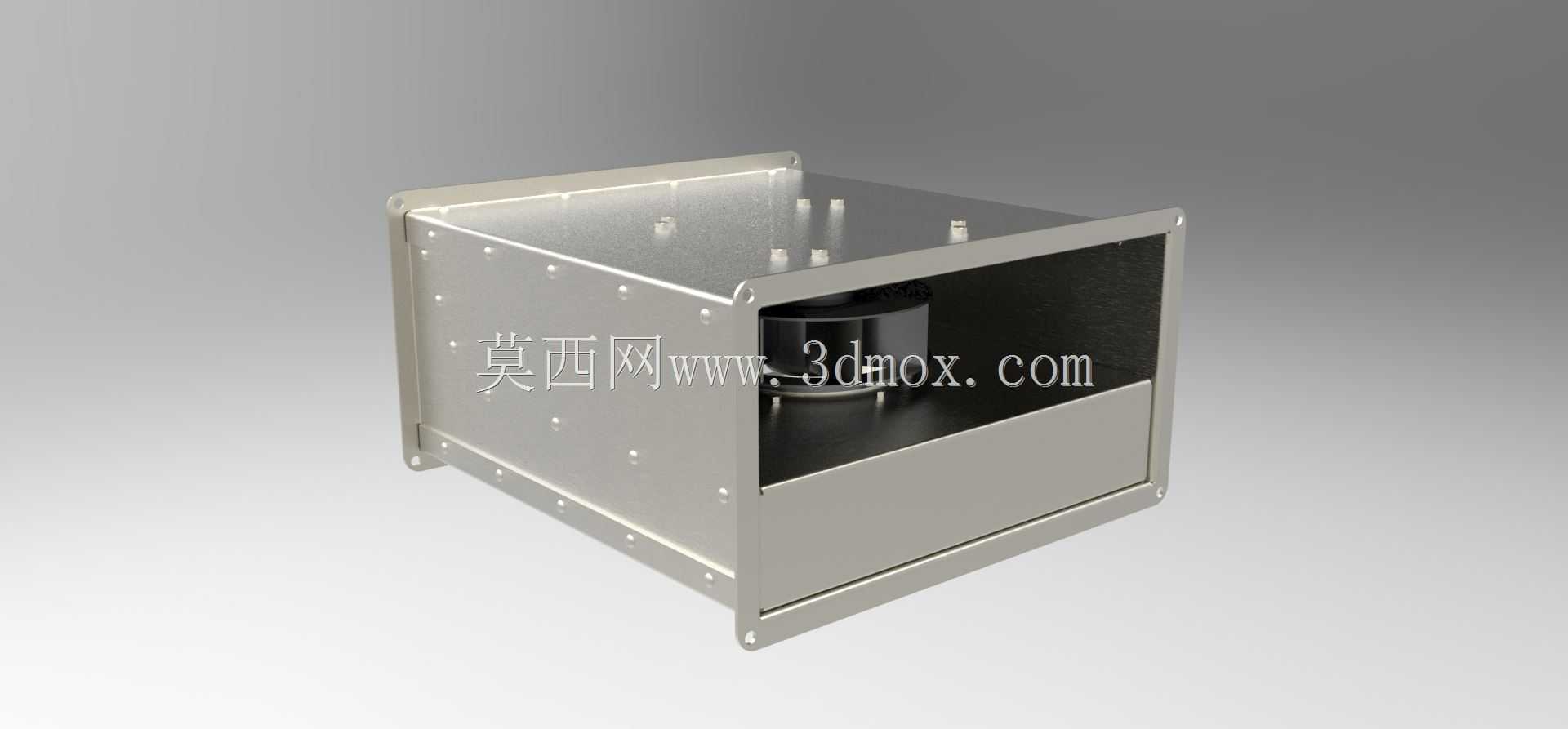

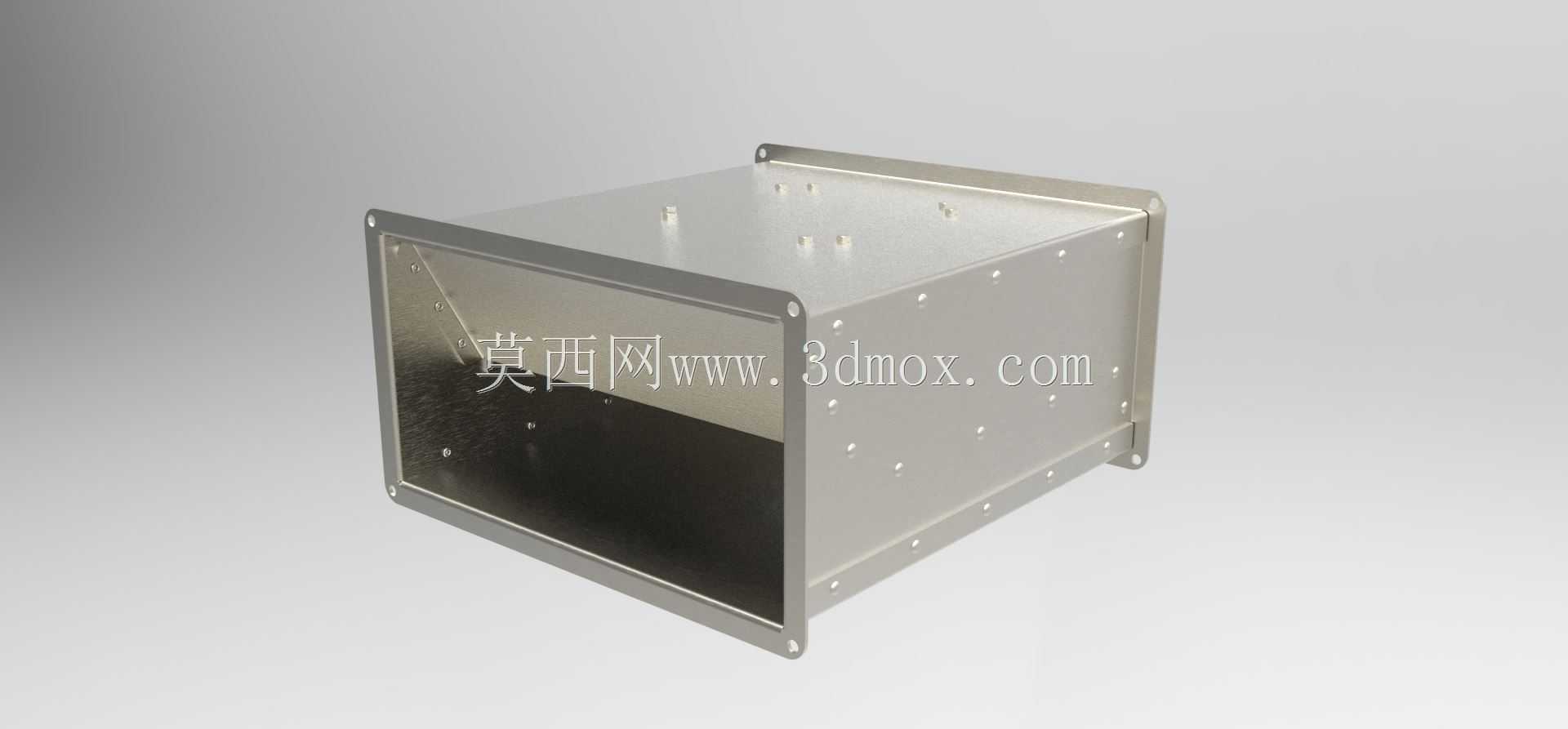

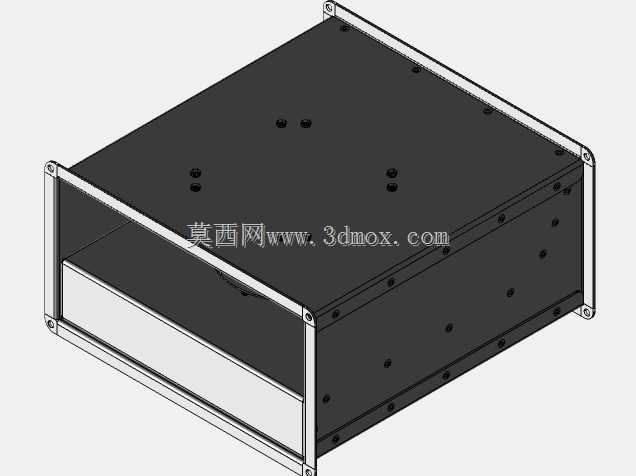

　　从建模细节来看，这款模型完整还原了法兰边框的安装孔位排布、壳体的折弯拼接结构、法兰边的翻边加强结构，所有安装孔的孔位间距、孔径尺寸都按照实际安装标准做了匹配，结构设计人员在做管路排布设计时，可以直接将该模型导入装配体中，核对风机和周边风管、吊顶龙骨、其他管线的安装间隙，提前规避现场安装时的干涉问题。模型的壳体壁厚、法兰厚度都按照实际钣金加工的参数做了还原，在做预制加工时，可以直接提取模型中的板材展开尺寸、孔位坐标，用于钣金下料、冲孔加工，减少二次绘图的工作量。针对不同风压需求的场景，只需要调整壳体板材厚度、叶轮参数、电机型号，就可以在该基础结构上衍生出不同参数的同系列风机产品，不需要重新设计外框安装结构，能够大幅缩短同系列产品的开发周期。

　　在日常运维层面，这类风机的壳体侧面预留了检修口结构，不需要拆卸整个风机就可以打开检修口清理叶轮上的积尘、检查电机的运行状态，对于厨房排油烟、车间排尘这类介质中含有颗粒物的应用场景，便捷的检修结构能够大幅降低后期运维的工作量。风机的接线盒设置在壳体的侧面，接线方向可以根据现场安装方向调整，适配吊顶内不同方向的线管排布，避免现场安装时出现线缆弯折半径不足的问题。整体结构没有复杂的异形曲面，所有零部件都采用常规钣金加工、标准件装配工艺，加工难度低，量产时的制造成本可控，适合大批量应用在各类常规通风系统中。
