直列六缸汽车发动机缸体结构设计

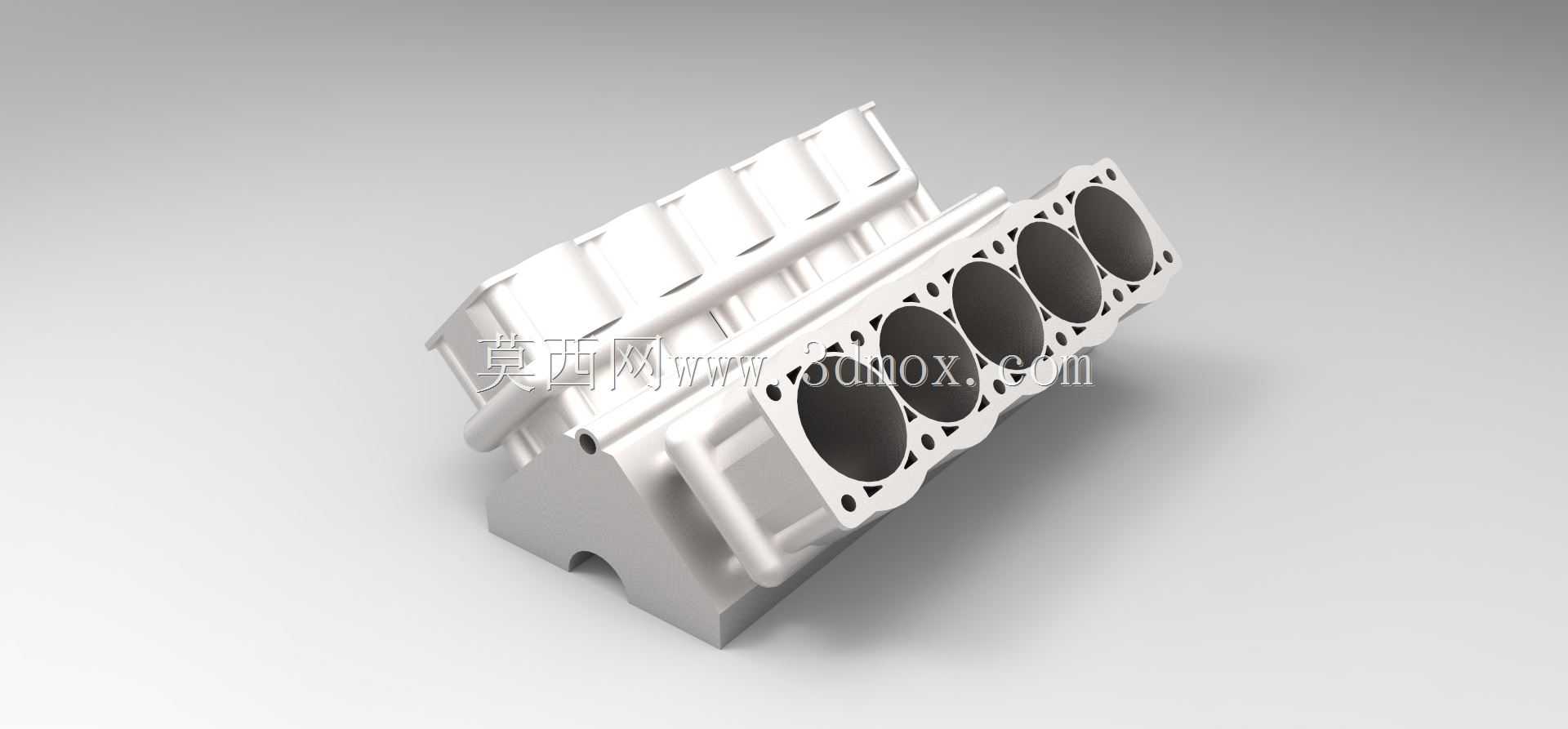

　　这款直列六缸发动机缸体，是内燃机动力总成的核心承载基体，在商用车、大排量乘用车以及固定式动力机组的动力系统中承担核心支撑作用，区别于小排量直列四缸机型，六缸的直列布局天生具备更优的运转平顺性，曲轴每120度即可完成一个气缸的做功行程，动力输出的连贯性更强，常被应用在对动力储备、运转静谧性有较高要求的动力场景中。从结构设计逻辑来看，该缸体采用整体式铸造结构，将气缸筒、冷却水道、润滑油道、曲轴安装腔、附件安装面集成在同一基体上，减少了分体式结构的密封失效风险，同时提升了整体刚性。缸体上部的六个气缸筒呈直线等距排布，相邻气缸的中心距经过严格校核，既保证了缸筒周围有足够的壁厚承受燃烧爆发压力，又不会因中心距过大导致缸体整体长度超标，

　　给机舱布置带来额外负担；每个气缸筒周围的冷却水道采用环绕式设计，水流从缸体下部进水口进入后，可沿缸筒周向均匀流动，带走活塞往复运动、混合气燃烧产生的多余热量，避免局部过热导致的缸筒变形、活塞拉缸等故障。缸体下部的曲轴箱采用龙门式结构，曲轴主轴承座与缸体本体一体铸造成型，主轴承盖采用螺栓与轴承座刚性连接，这种结构相比平分式曲轴箱，具备更高的弯曲刚度与扭转刚度，能够承受曲轴高速旋转时产生的交变冲击载荷，避免缸体在高负荷工况下出现共振开裂的问题。润滑油道采用深孔钻加工的内置式通道，从主油道分别向每个主轴承座、凸轮轴安装位、活塞冷却喷嘴位置输送压力润滑油，无需额外布置外置油管，降低了油路泄漏的概率，同时缩短了润滑油的输送路径，

　　冷启动时机油能够更快到达各摩擦副表面，减少冷启动磨损。从安装边界来看，缸体前端面预留了正时机构、水泵、机油泵、前端轮系的安装定位孔与螺栓孔，所有安装孔的位置度公差控制在0.1mm以内，保证前端附件装配后传动带的共面度符合要求，避免皮带偏磨、异响等问题；缸体后端面设计了与变速器壳体连接的定位销孔与连接螺栓孔，结合面的平面度公差严格控制，保证动力输出端的密封可靠性，防止机油从缸体与变速器的结合面渗漏；缸体两侧分别设计了发动机悬置安装支架的连接位，进气侧预留了进气歧管、机油滤清器、燃油轨的安装平面，排气侧预留了排气歧管、涡轮增压器（若为增压机型）、起动机的安装位，所有安装面的粗糙度、螺栓孔深度都经过匹配设计，

　　能够兼容同系列不同配置机型的附件安装需求。在实际使用场景中，该缸体需要承受最高超过10MPa的燃烧爆发压力，以及活塞每秒十余次往复运动带来的侧向冲击力，因此在结构设计时，在缸筒外壁、主轴承座周围、曲轴箱侧壁都设计了加强筋结构，这些加强筋沿着载荷传递的方向排布，能够将局部集中的应力快速分散到整个缸体基体上，避免应力集中导致的疲劳裂纹；同时缸体的壁厚采用渐变设计，在载荷集中的主轴承座、气缸筒上部位置采用更厚的壁厚，在受力较小的冷却水道外壁、非安装面位置适当减薄壁厚，在保证整体强度刚度满足设计要求的前提下，尽可能降低缸体的自重，减少动力总成的无效负载。对于三维建模从业者而言，搭建这类缸体模型时，首先要梳理清楚各功能结构的层级关系，优先搭建缸体的主体轮廓基准，再依次完成气缸筒、水道、油道、安装孔、加强筋等细节特征的构建，尤其要注意各特征之间的壁厚均匀性，避免出现壁厚突变导致的铸造缺陷，同时所有安装特征的位置尺寸需要严格匹配动力总成的整体布置要求，保证后续装配时不会出现干涉问题；对于设备选型与结构设计人员来说，这类缸体的核心选型依据除了排量参数外，更要关注缸体的刚性指标、安装接口尺寸、冷却润滑流量参数是否匹配整机的设计需求，尤其是在进行动力总成改装、非道路动力机组适配时，需要核对缸体各安装面的边界尺寸，确认与车架、传动系统、冷却系统的匹配度，避免出现安装干涉、性能不匹配的问题。
