工业用五芯内螺纹CEE电源插座结构设计

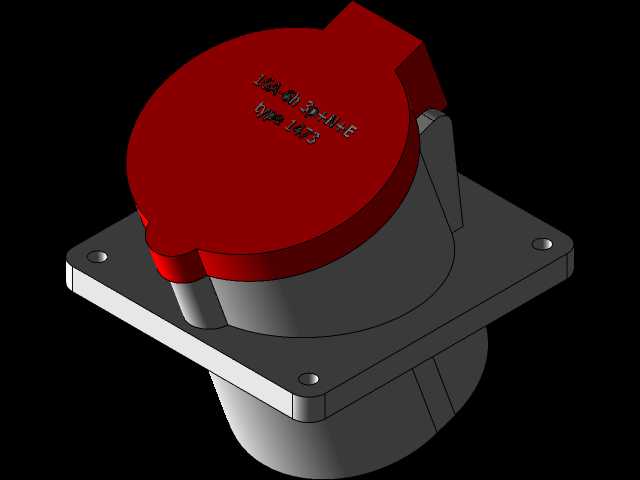

这款五芯工业电源插座主要面向工业配电、户外施工设备、大型生产机械的供电接驳场景，是三相五线制供电体系中重要的终端接驳部件，能够为额定电压380V的工业用电设备提供稳定、安全的电源接入接口，适配带有对应规格公头的工业设备线缆，在工厂车间、港口码头、户外作业场地、大型展会临时供电等场景中都有广泛应用，可有效避免普通民用插座在大电流工业场景下接触不良、过载发热、防护不足的问题。从功能特性来看，这款插座采用3P+N+PE的五芯结构设计，三根相线分别对应三相交流电的三个相位，零线为单相回路提供回流路径，独立的接地引脚能够在设备发生漏电故障时快速将故障电流导入接地系统，避免操作人员发生触电风险，16A的额定载流能力可以满足多数中小型工业移动设备、固定式生产辅机的供电需求，内螺纹的接口设计能够让配套插头在插入后通过螺纹结构实现锁紧，避免设备拖拽、现场振动导致的接头松脱断电，同时配合插座端盖的密封结构，能够在非插接状态下阻挡粉尘、飞溅水汽进入插座内部，提升户外、多尘潮湿场景下的使用可靠性。在设计思路上，这款插座采用了法兰盘嵌入式安装的结构方案，底部的方形安装法兰设置了四个对称的安装孔位，能够直接通过螺栓固定在设备壳体、墙面配电板或者现场接线箱的预留安装位上，插座主体分为前后两个功能区段，前段为插接配合区，设置了对应的引脚插孔与锁紧内螺纹结构，外部的红色防护端盖通过侧边的铰接结构与插座本体连接，无需完全拆下即可完成插头插拔操作，避免端盖遗失；后段为接线腔体，能够容纳线缆接入后的端子压接部位，同时预留足够的线缆弯曲空间，方便现场施工接线。从安装边界来看，方形安装法兰的对角孔距符合工业插座通用安装尺寸规范，插座嵌入安装面后的主体突出高度控制在合理范围内，不会因为突出过多被现场搬运的物料磕碰损坏，后方的接线腔体深度适配常规4平方毫米五芯工业电缆的弯曲半径，无需额外扩大安装位的后方预留空间，端盖闭合后整体外轮廓没有尖锐凸起，能够避免现场人员剐蹭受伤，红色的外观配色也符合工业领域380V三相供电部件的标识规范，现场运维人员可以快速识别电压等级，避免误插误用。
