小型径向离心式鼓风风机结构设计

这款径向离心式鼓风部件，主要面向小空间强制通风、局部散热、紧凑型气路输送场景设计，常见应用在精密电子机柜散热、小型工业设备风道送风、医疗设备气路增压、新能源模组温控通风等领域，能够在有限安装空间内提供稳定的风压输出，适配需要定向送风、克服短程风道阻力的使用需求。

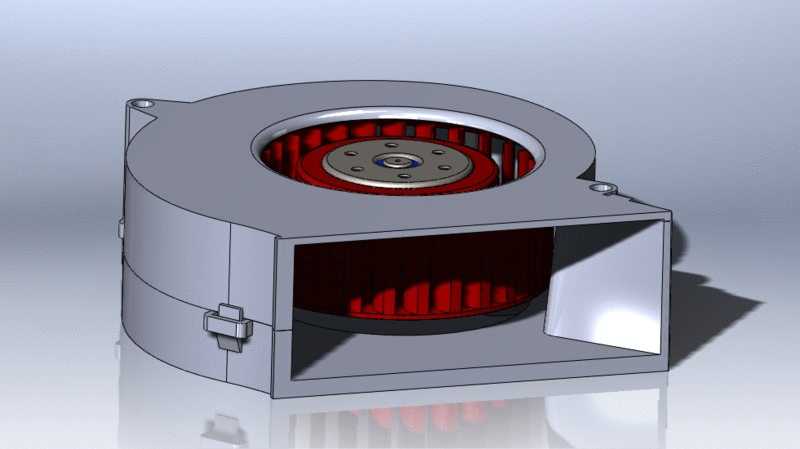

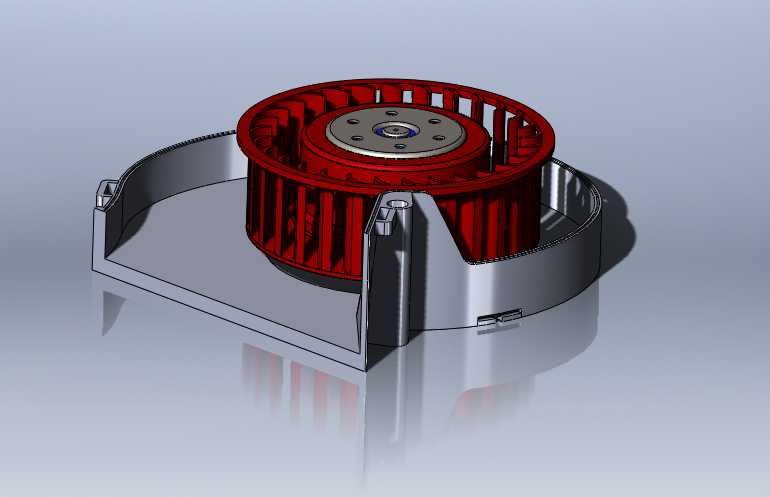

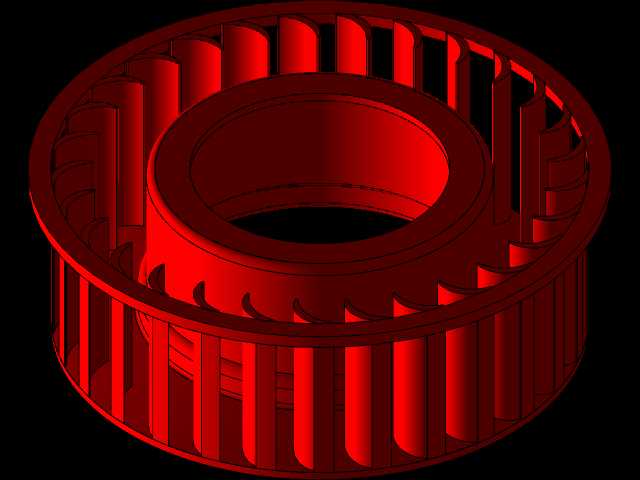

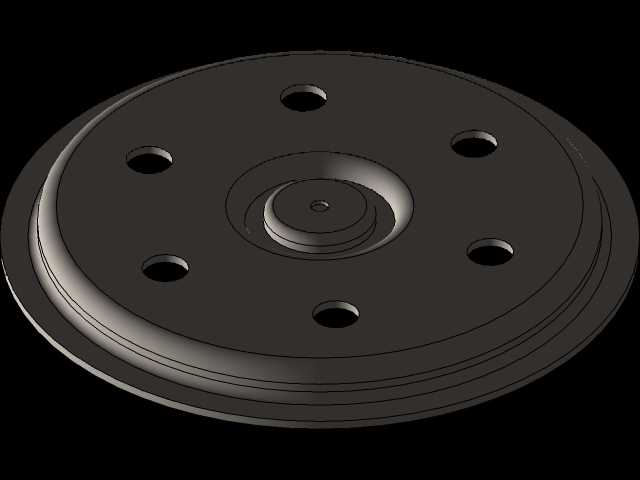

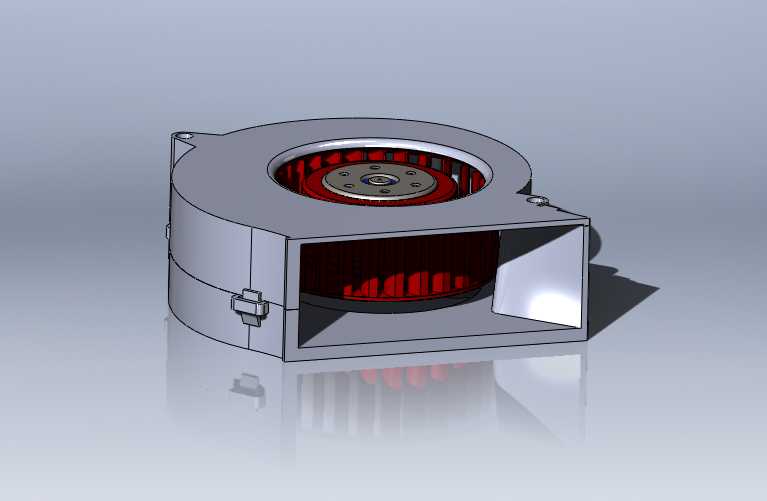

从功能特性来看，该结构采用单进风径向叶轮设计，气流沿轴向进入叶轮腔体后，在叶轮高速旋转产生的离心力作用下沿径向甩出，经蜗壳结构导流后从矩形出风口定向送出，相比轴流送风结构，能够在相同叶轮直径下输出更高的静压，适配需要一定风压克服滤网、弯道、窄腔阻力的送风场景。叶轮采用多叶片前倾式结构设计，叶片弧度经过优化，能够在较低转速下实现较好的送风效率，同时降低气流脉动带来的运行噪音，叶轮中部集成安装位可直接适配常规直流驱动电机的输出轴，装配时无需额外定制转接结构。

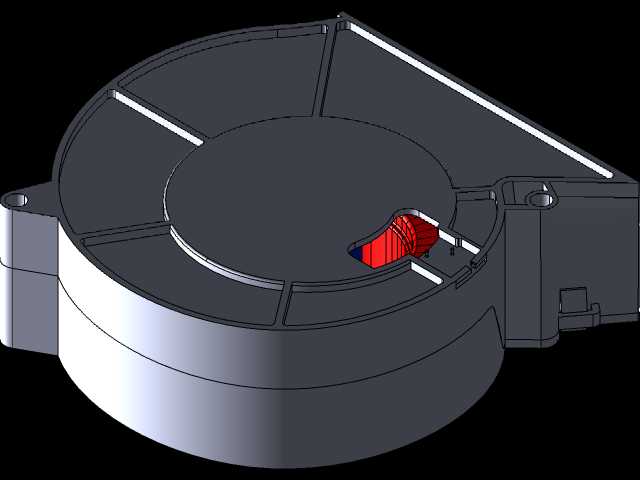

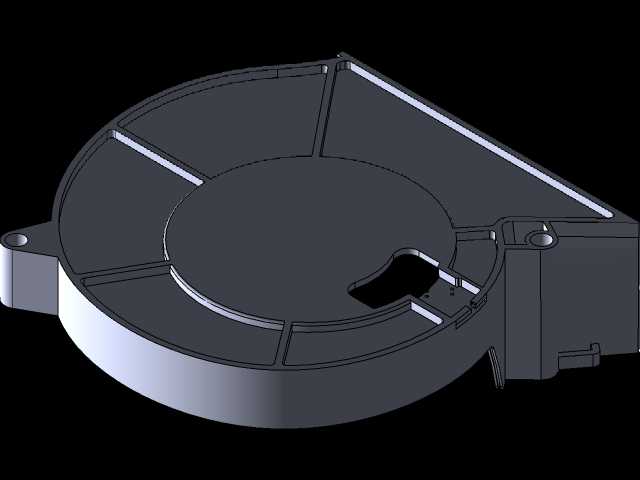

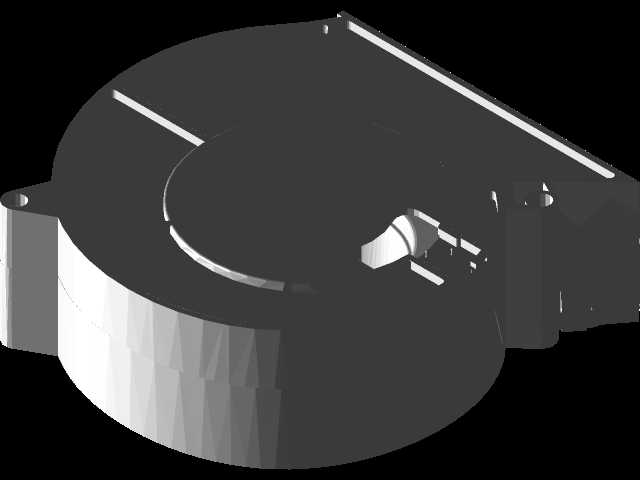

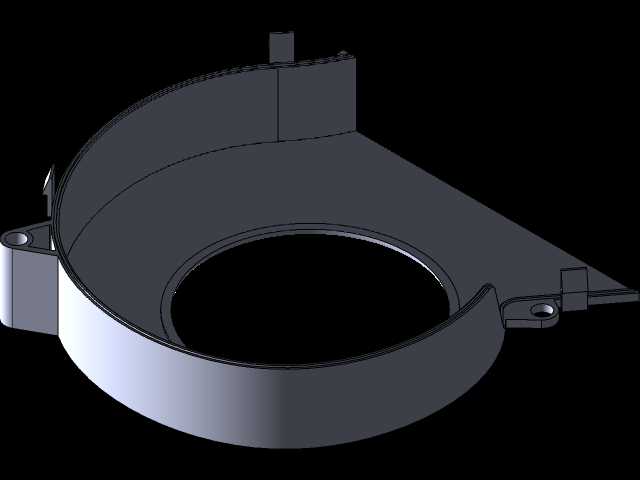

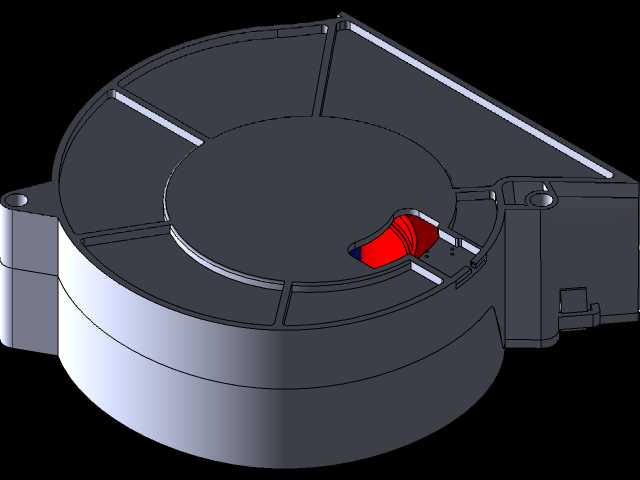

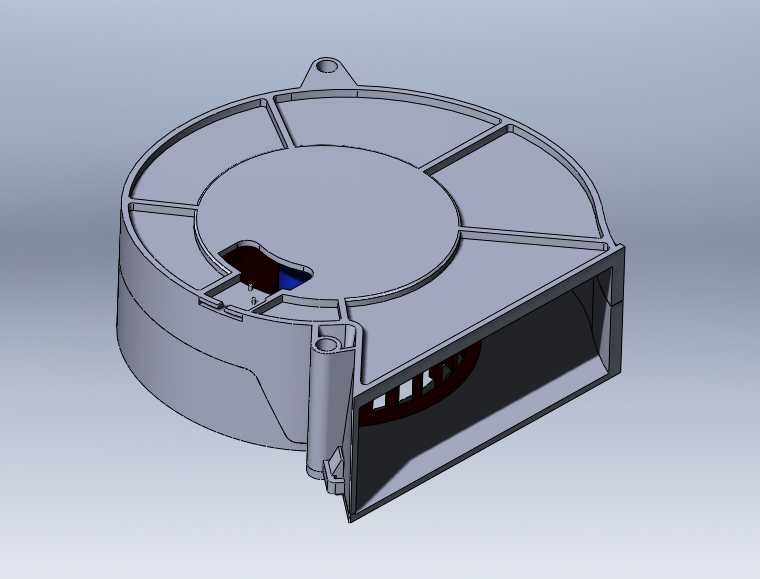

设计过程中重点考量了紧凑安装场景的适配性，整体采用蜗壳式方形外轮廓，外壳采用薄壳拼接结构，侧面设置快装锁扣结构，无需专用工具即可快速拆开外壳清理叶轮积尘、检查内部状态，壳体顶部预留带安装孔的固定吊耳，可适配吊装、侧装、平装等多种安装方式，能够灵活嵌入不同设备的内部腔体。出风口采用标准矩形法兰边结构，可直接对接矩形通风软管或设备自带的风道接口，进风口设置在蜗壳中心位置，带环形防护翻边，既能够避免大尺寸异物进入叶轮腔造成卡滞，也能优化进风气流的流场，降低进风紊流带来的效率损失。

安装边界方面，整体结构的外轮廓规整无突出异形结构，所有安装孔位均设置在壳体的加强筋位置，能够保证安装后的结构强度，运行时的振动可通过安装位的缓冲垫直接传导至安装基体，避免共振产生额外噪音。壳体的拼接缝隙处设计有止口结构，装配后能够减少风压泄漏，保证送风效率，叶轮与蜗壳内壁的间隙经过反复校核，既避免运行过程中叶轮擦碰壳体内壁，也尽可能缩小间隙减少气流回流损失，在小尺寸规格下实现了风压与风量的平衡，适配多数紧凑型设备的通风散热需求。
