威乐立式无自吸多级离心泵结构设计

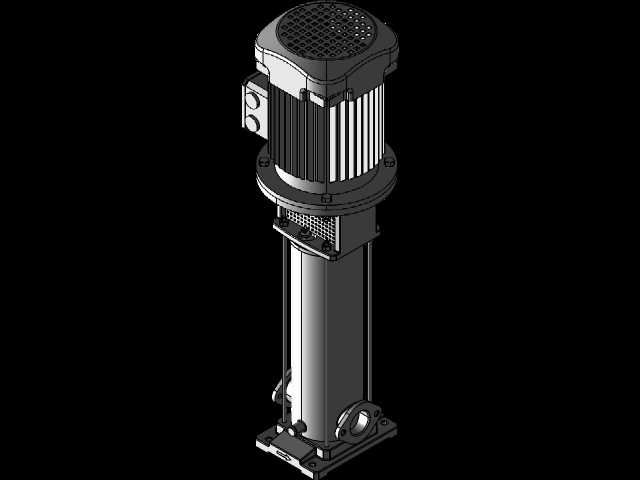

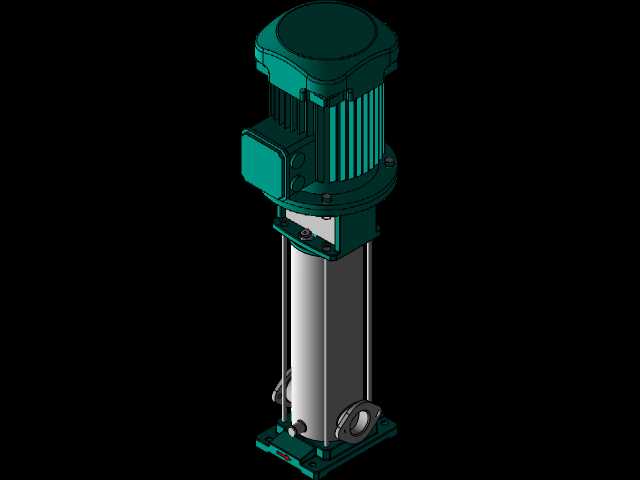

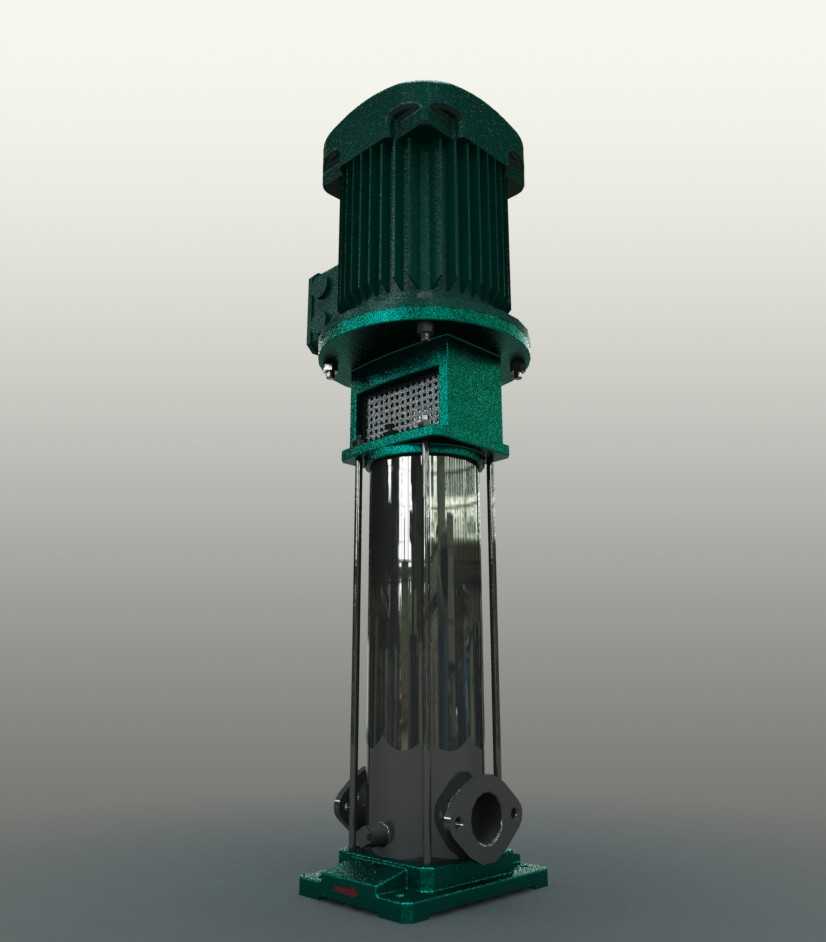

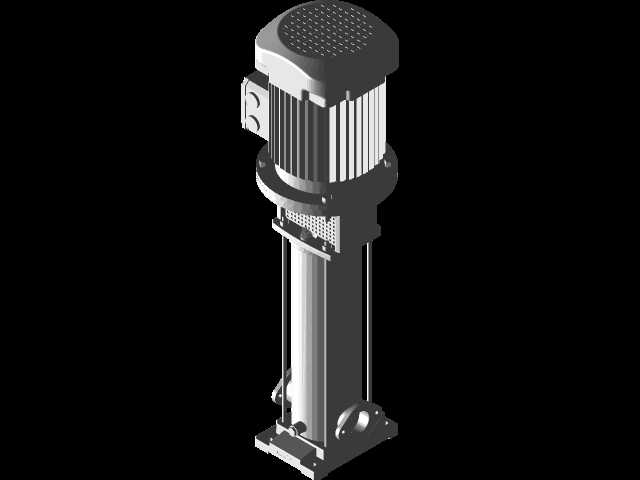

这款立式无自吸多级离心泵，主要面向高层楼宇二次供水、工业循环水系统、暖通空调水循环、水处理工艺增压等场景使用，能够在常温清水或理化性质与水相近的介质输送场景中稳定提供稳定扬程输出，适配民用建筑供水、工厂生产给水、消防系统稳压等多类实际工况，可满足不同流量压力组合下的流体输送需求。从结构设计来看，该泵采用立式同轴布局，上部为驱动电机段，下部为多级叶轮泵体段，整体采用立式安装方式，极大压缩了设备的水平占地空间，适合在泵房空间紧凑的安装场景中布置，安装时仅需匹配底部基座的固定螺栓孔位，对齐进出口管路法兰即可完成定位，无需额外搭建复杂的支撑机架。泵体中段采用透明可视化的结构设计思路，能够直观观察到内部叶轮串列排布的结构，每一级叶轮都经过水力优化设计，逐级对介质进行增压，相比单级离心泵能够在更小的体积下实现更高的扬程输出，同时运行过程中振动更小、噪音更低。进出口采用侧进侧出的同口径法兰设计，管路对接时无需做错位调整，能够直接适配常规等径给排水管路，降低现场管路改造的工作量。电机与泵体之间采用标准化的连接支架结构，密封部位采用成熟的机械密封方案，能够有效避免运行过程中的介质渗漏问题，长时间运行也能保持可靠的密封性能。底部的铸铁基座做了加厚处理，能够吸收设备运行时产生的振动，保证整机运行的稳定性，上部电机的散热筋结构做了加宽设计，能够在连续运行过程中快速散出电机工作产生的热量，避免电机过热影响使用寿命。整体结构的各部件连接边界都做了统一的尺寸适配，易损件都采用通用规格，后期维护时无需定制特殊配件，能够快速完成密封件、轴承等部件的更换，降低设备全生命周期的维护成本。在实际选型安装时，需要根据现场的管路通径、所需扬程流量匹配对应的安装预留空间，保证设备周边留有足够的检修操作空间，同时基座需要做水平找平处理，避免运行过程中出现偏磨问题。
