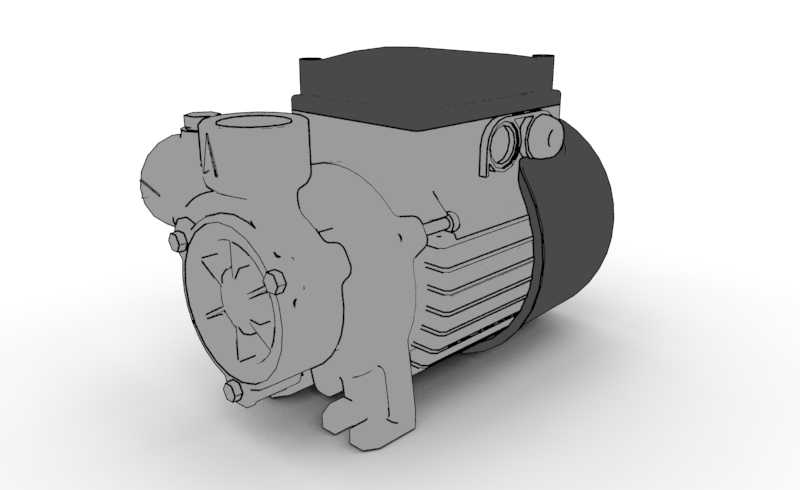

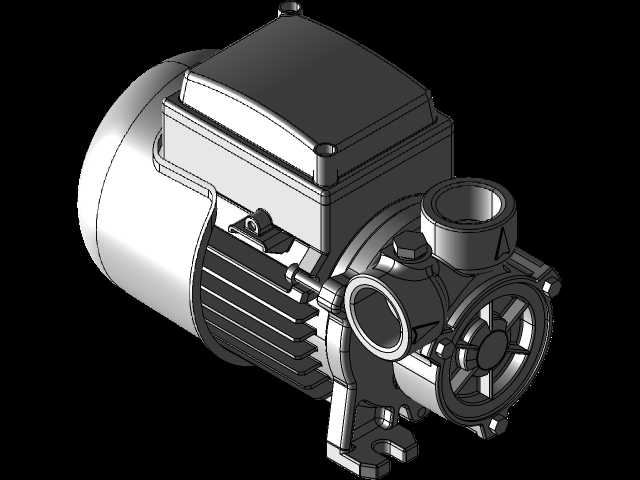

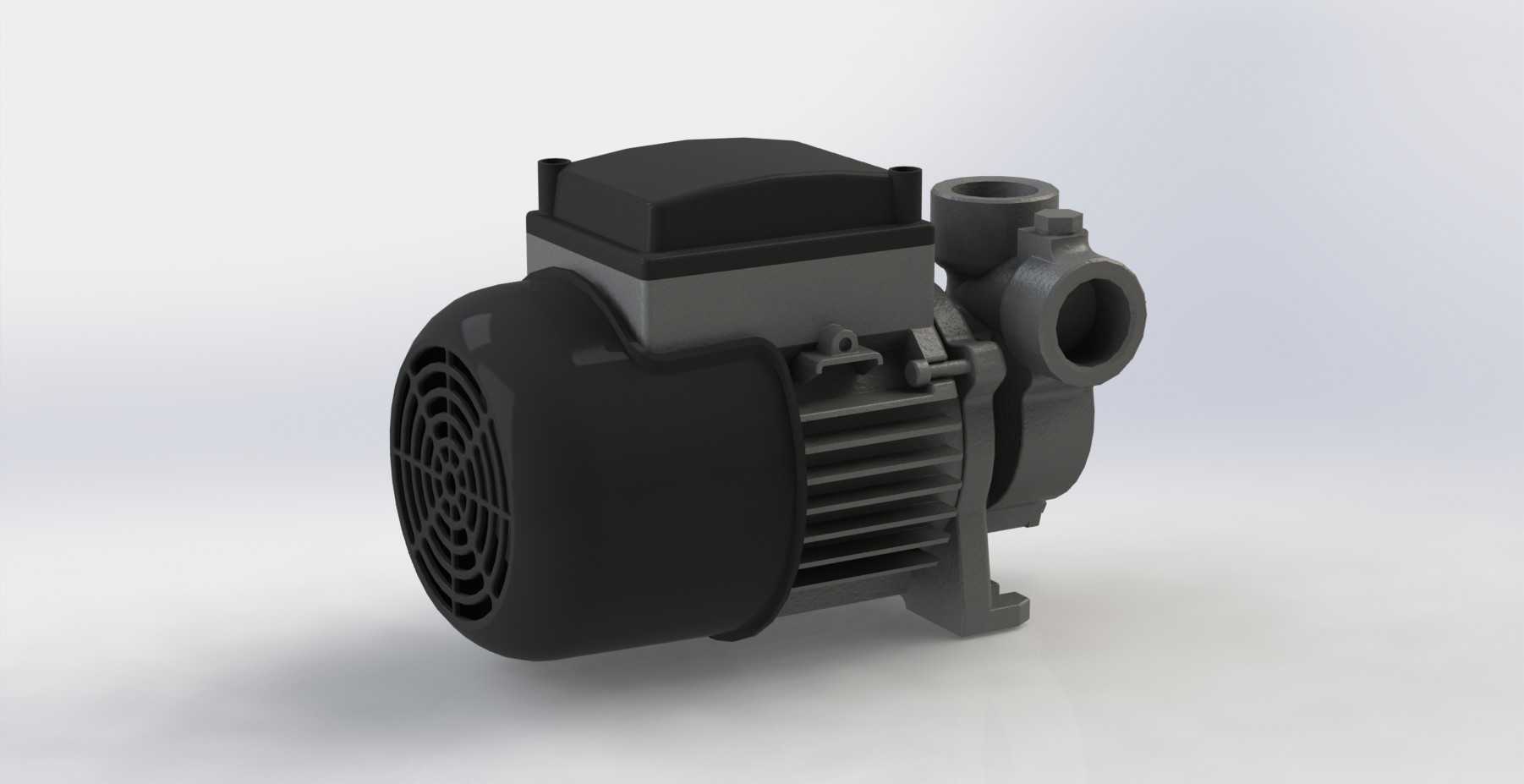

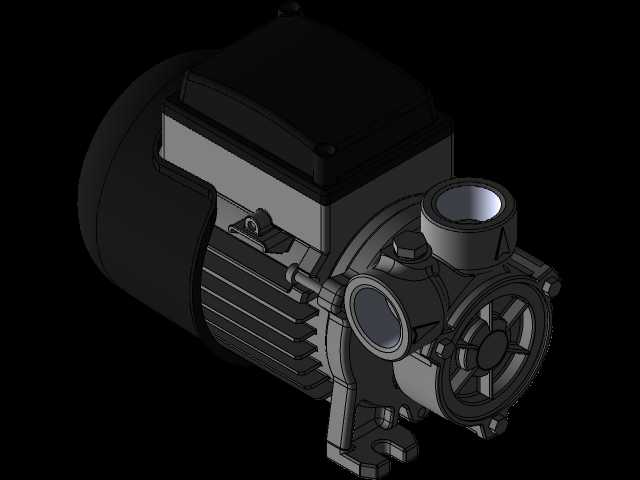

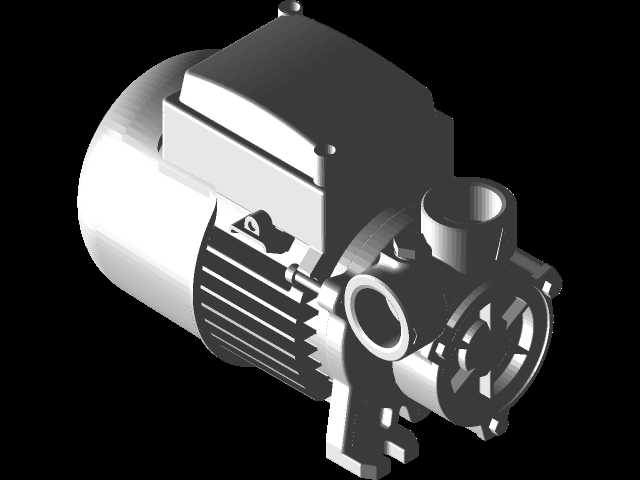

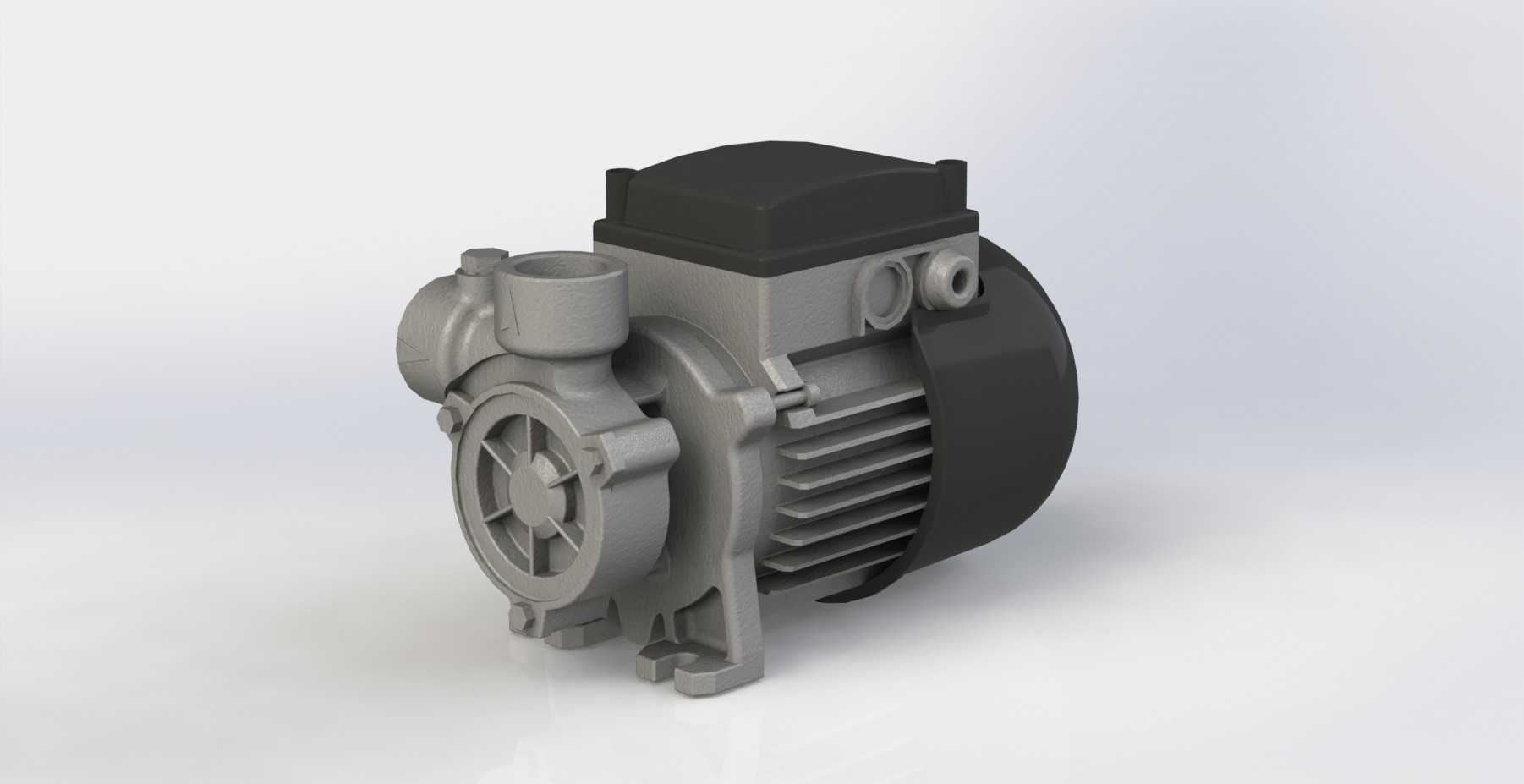

格兰富PF1-30卧式自吸离心泵结构设计

这款自吸离心泵主要面向民用供水、小型暖通循环、小型工业流体输送场景设计，可适配家庭自来水增压、壁挂炉供水循环、小型设备冷却循环、庭院灌溉取水等多种实际工况，能够在无需提前灌引水的状态下完成自吸抽水作业，大幅降低现场安装调试的操作门槛，减少日常运维的额外工序。从功能特性来看，该泵采用卧式单级离心结构设计，泵体与驱动电机采用同轴直联布局，省去了中间传动连接部件，既压缩了整机的轴向安装尺寸，也降低了传动过程中的能量损耗，运行过程中振动幅度更小、工作噪音更低，适合对安装空间、运行静谧性有要求的民用及轻型工业场景。泵头流道采用渐扩式蜗壳结构设计，叶轮采用闭式径流叶轮构型，能够在保证输送效率的同时，兼顾一定的微小杂质通过能力，避免日常使用中因水中少量泥沙杂质造成流道堵塞，提升设备运行的稳定性。在设计思路上，整机采用模块化拆分设计，将电机散热壳体、接线盒、泵头、安装底座分别作为独立设计单元，各部件之间通过标准紧固件完成连接，既方便生产环节的分模块加工制造，也便于后期使用过程中的易损件拆解更换；电机外壳采用周向散热鳍片结构，沿电机壳体轴向均匀排布，能够在电机运行过程中通过自然对流快速带走绕组产生的热量，保证设备长时间连续运行时的温升处于合理区间，延长电机绕组的使用寿命；顶部接线盒采用独立密封腔体设计，能够避免日常使用过程中溅水、潮气侵入接线端子造成的电路故障，提升用电安全性。从安装边界来看，整机底部采用一体式铸造安装脚座，脚座上预留对称分布的固定安装孔，可直接通过螺栓固定在水平安装基础上，安装时需保证泵轴处于水平状态，避免倾斜安装造成的轴承偏磨、密封件异常损耗；泵体的进出水口采用同轴水平对置布局，进水口位于泵头侧端正向位置，出水口位于泵头顶部位置，可直接对接标准规格的输水管道，无需额外加装转角接头，减少管路连接的渗漏风险；整机的径向尺寸紧凑，安装时仅需在泵体周边预留少量操作空间即可完成管路连接、日常检修等操作，能够适配狭小设备间、橱柜内等局促安装场景。泵头前端预留了排气螺塞位置，首次使用时仅需拧开螺塞排净泵腔内空气即可完成自吸准备，后续再次启动无需重复排气操作，使用便捷性较强。
