正交传动蜗轮蜗杆减速箱体结构

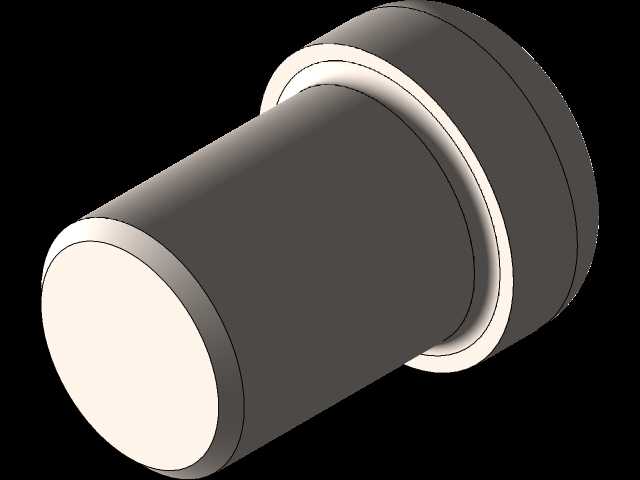

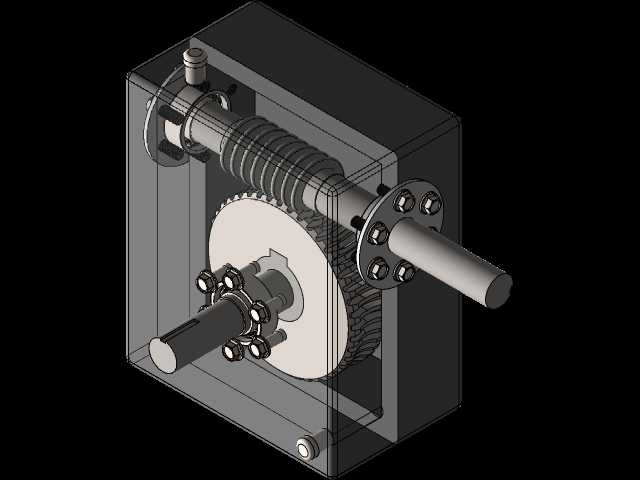

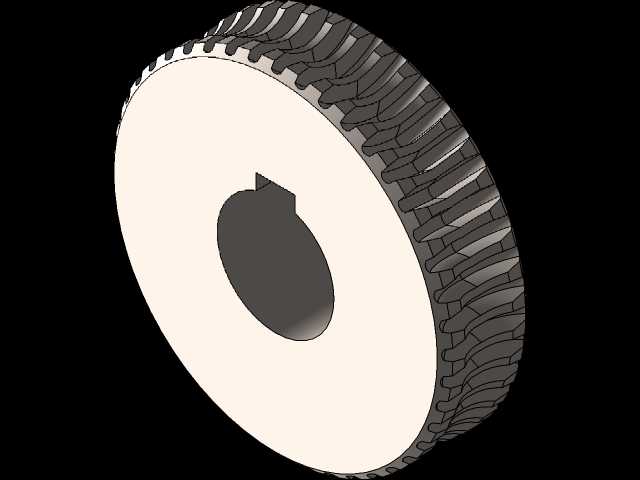

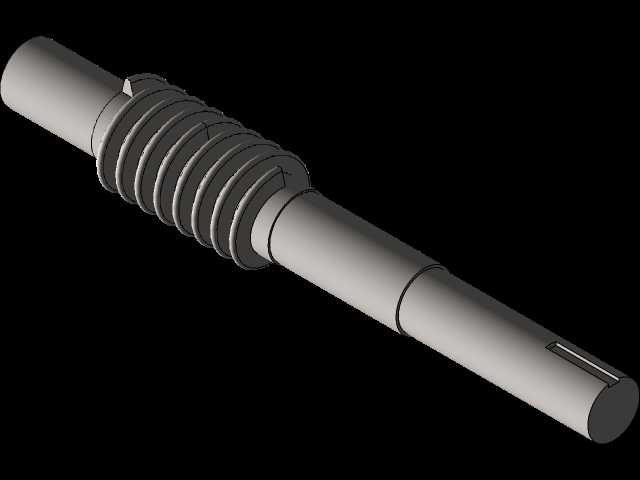

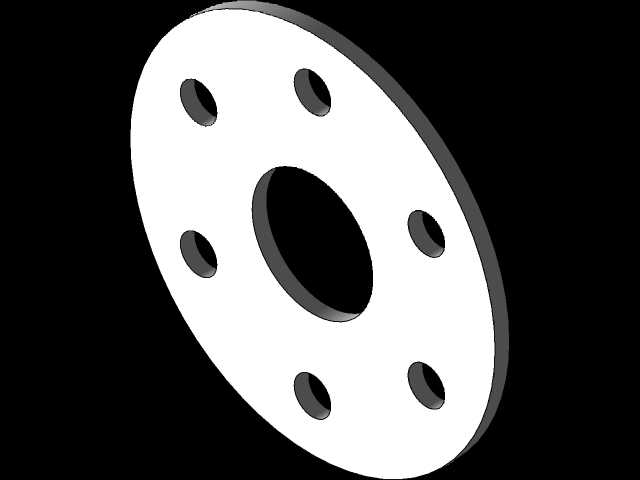

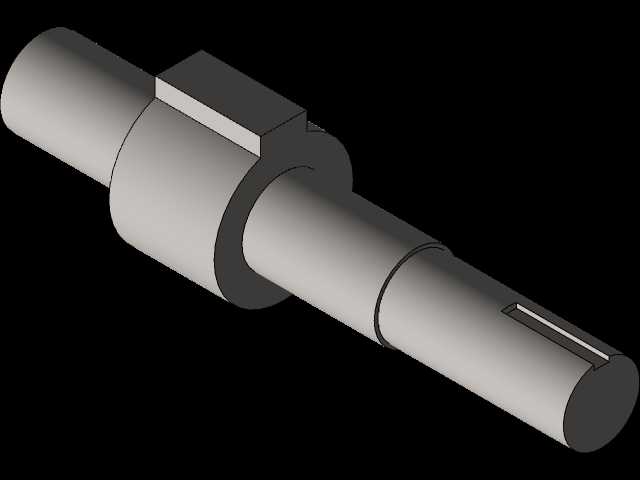

这款蜗轮蜗杆减速结构，核心面向需要直角转向、大减速比动力传输的工业传动场景，常见于轻工输送线、小型自动化设备进给机构、食品包装机械驱动单元、舞台升降装置等对安装空间有严格限制、对传动平稳性要求较高的工况中，能够在紧凑的安装空间内完成动力输入输出方向的90度转换，同时实现高比值的转速降低与扭矩放大，适配低转速大扭矩的负载驱动需求。从功能特性来看，该结构采用单头蜗杆与蜗轮啮合的传动形式，啮合过程中齿面为连续的线接触，重合度远高于普通直齿轮传动，因此传动过程噪音极低、运行平稳无冲击，同时具备反向自锁特性，即仅能由蜗杆端输入动力驱动蜗轮转动，蜗轮端无法反向带动蜗杆旋转，这一特性可以在提升机构、倾斜输送等场景中省去额外的制动结构，避免负载倒转引发的安全风险。在设计思路上，整体采用封闭式方形箱体结构，箱体为一体化铸造成型的中空腔体，内部预留了充足的储油空间用于齿轮啮合的润滑，同时对蜗杆轴、蜗轮轴的支撑位置做了加厚的轴承安装凸台，保证轴系运转时的支撑刚度，避免长期负载下出现轴系变形导致的齿面偏磨；输入轴与输出轴呈垂直交错布局，轴端均采用法兰式安装结构，搭配螺栓锁紧的端盖实现轴系的轴向定位与箱体密封，既方便装配时的轴系间隙调整，也能有效防止内部润滑油泄漏与外部粉尘杂质进入箱体内部。从安装边界来看，整体外形为规整的立方体结构，安装面平整无突出的冗余结构，输入轴与输出轴分别从相邻的两个箱体侧面伸出，轴端的连接法兰尺寸统一，能够直接适配标准规格的联轴器与负载、动力端连接，安装时无需额外设计复杂的转接支架，可直接固定在设备的安装基板上，整体占用的安装空间远小于同减速比的平行轴齿轮减速结构，尤其适合设备内部布局紧凑、动力传输方向需要转向的安装场景，能够在有限的空间内完成动力参数的匹配转换，同时兼顾长期运行的可靠性与维护便捷性。
