电机直联式高压流体输送泵结构设计

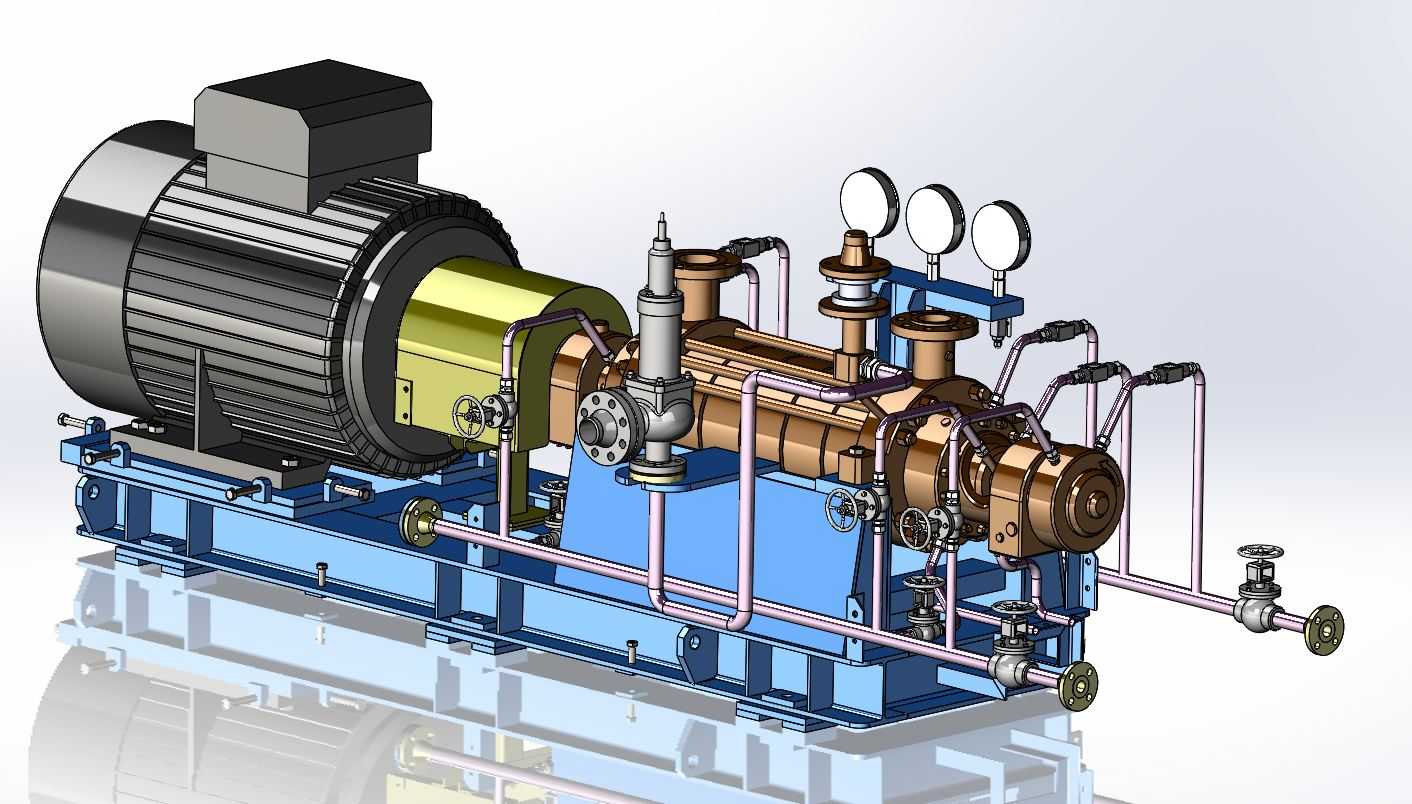

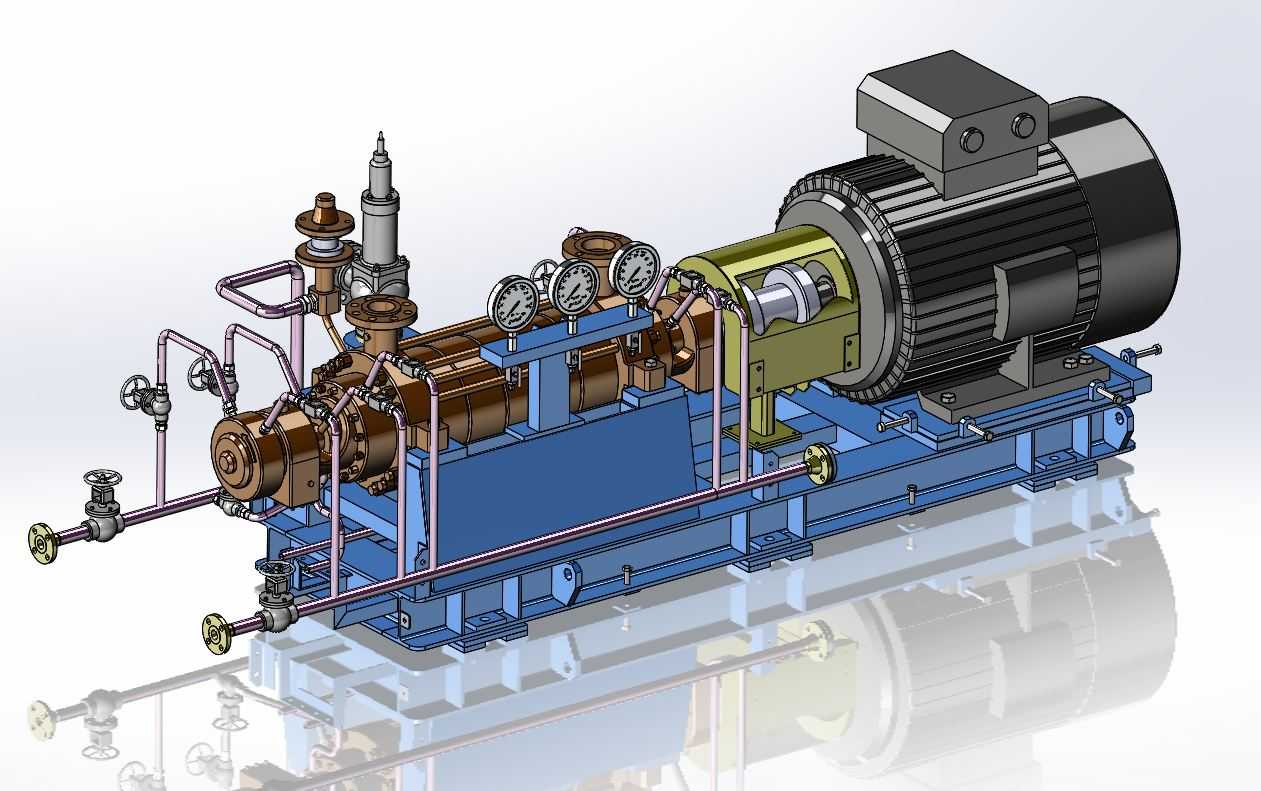

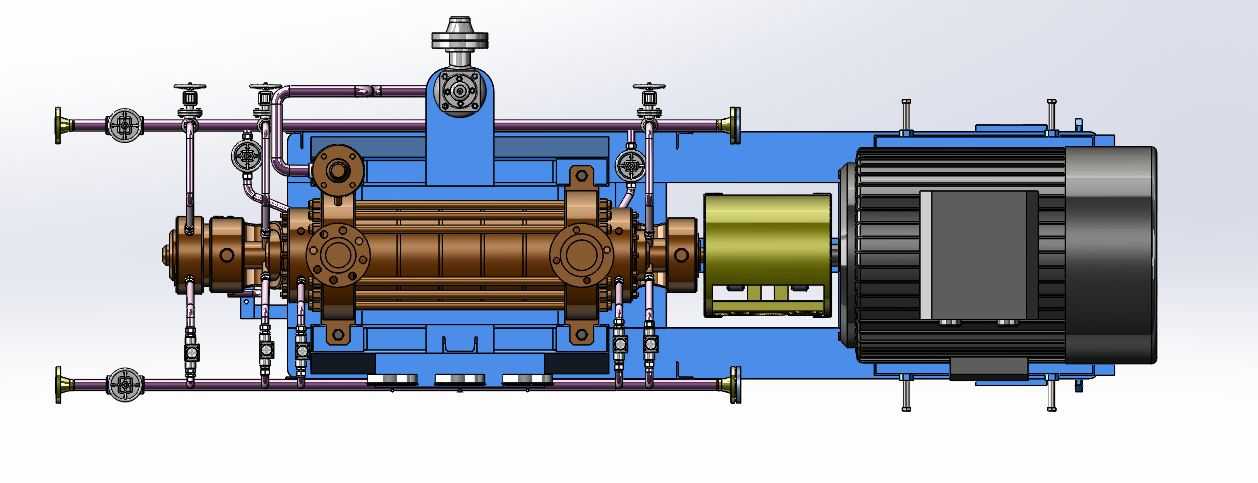

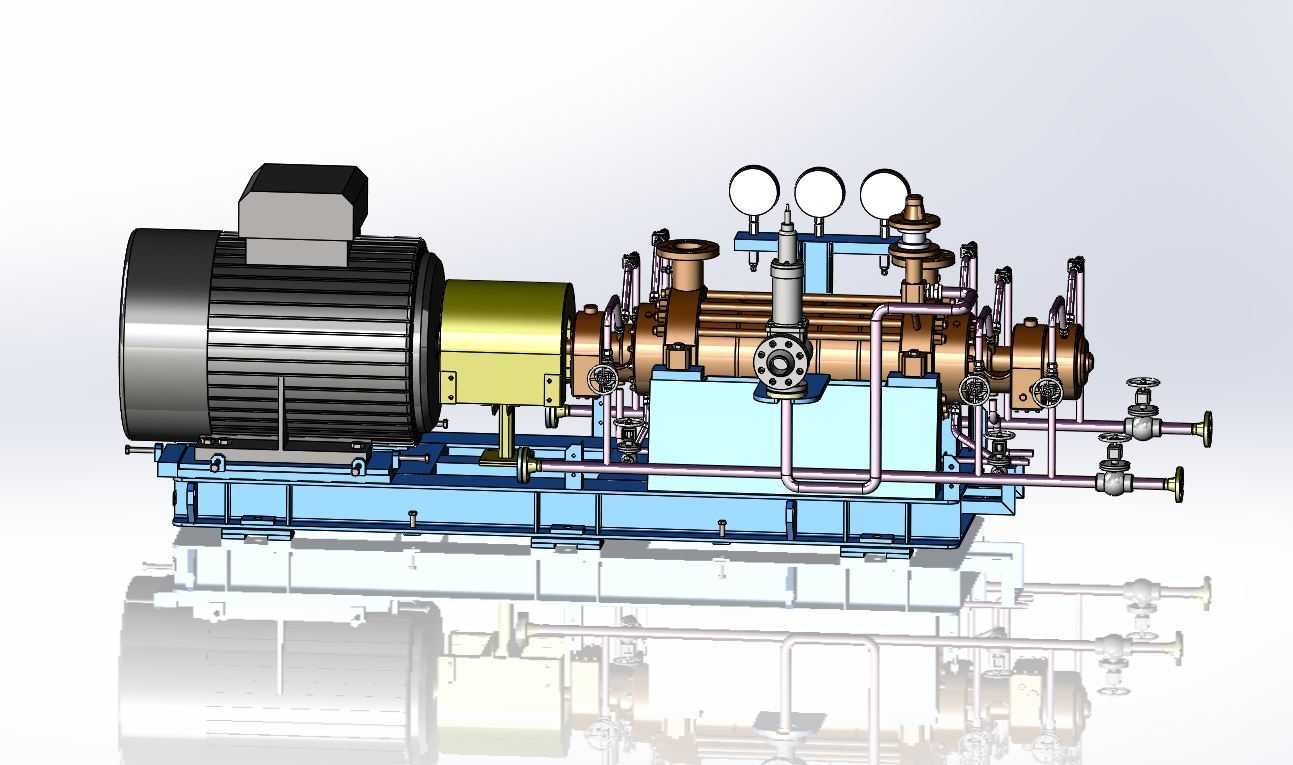

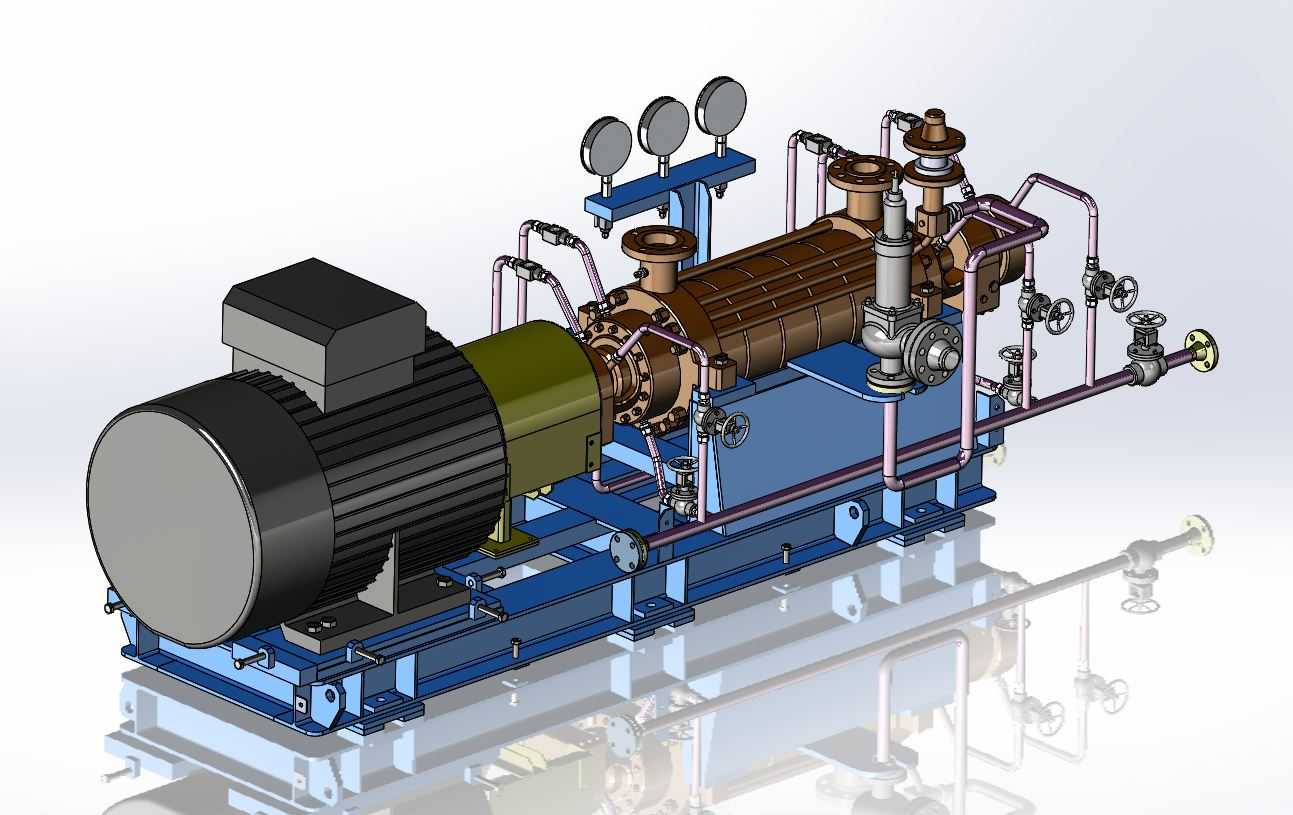

这款高压泵主要面向需要持续稳定高压流体输送的工业场景，常见于石油化工流程中的介质增压输送、高压水清洗作业线、冶金行业的高压水除鳞工序、火电及核电领域的锅炉给水环节，也可适配反渗透水处理系统的高压供水需求，能够在连续作业的工况下为管路系统提供稳定的高压流体输出，保障后端工艺环节的压力参数符合生产要求。设备采用电机与泵体直联共底座的集成式结构设计，动力输入端搭配标准三相异步驱动电机，通过联轴器直接将扭矩传递给泵腔内部的转子组件，省去了中间皮带传动或齿轮减速的冗余结构，既降低了传动过程中的能量损耗，也缩小了设备整体的占地空间，同时减少了日常运维中需要调校传动部件的工作量。泵体侧集成了多组压力检测仪表，可实时监测不同腔室的进出口压力数值，配套设置的调压阀组、安全溢流阀与多通管路布局，能够根据实际工艺需求灵活调整输出压力，当系统压力超过安全阈值时可自动溢流泄压，避免超压对管路及后端设备造成损伤，进出口端预留的标准法兰接口可直接对接工业现场的工艺管路，无需额外制作过渡连接构件。在设计过程中，优先考量了高压工况下的结构强度与密封可靠性，泵腔过流部件采用适配高压载荷的壁厚设计，动密封部位选用耐高压、耐磨损的密封组合结构，可有效降低高压介质的泄漏风险；整体底座采用一体化焊接钢结构，预留的地脚安装孔位可直接与混凝土基础或钢制安装机架固定，安装时仅需校准电机轴与泵轴的同轴度即可完成装配，设备的重心沿底座长度方向均匀分布，运行过程中可有效降低振动传递，减少配套管路因设备振动产生的接头松动问题。设备的安装边界充分考虑了工业现场的操作维护空间，压力表组与阀门操作端均朝向巡检通道一侧，日常巡检时可直接读取压力数值、操作阀门完成工况调整，无需额外搭设操作平台；泵体与电机的检修预留空间充足，后期更换密封件、检查轴承状态时无需整体拆解管路即可完成作业，能够有效缩短设备的停机维护时长，适配工业现场连续化生产的运维需求。
